EMV-gerechte Installation
3
MA DrivePLC DE/EN/FR 1.1
5
PES
PES
PE
PE
PE
1
3
0
120
2

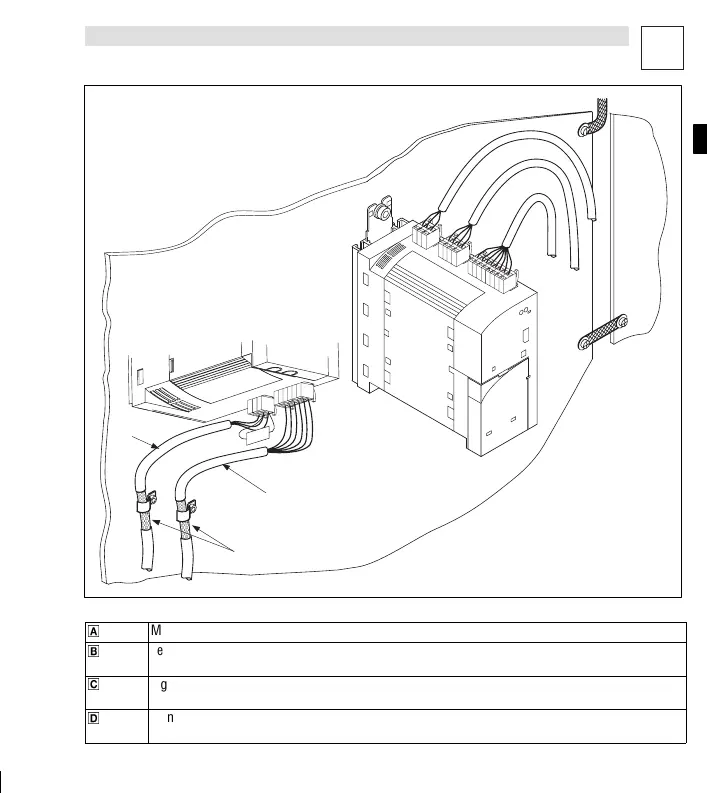

Abb. 1-3
plc013
0
Montageplatte mit elektrisch leitender Oberfläche.
1
Leitungsschirm großflächig auf PE-Potential legen (PES: HF-Schirmabschluß durch PE-Anbindung).
Beiliegende Befestigungsschellen verwenden.
2
Signalleitung für analoge Ein- und Ausgangssignale.
Leitung immer geschirmt verlegen.
3
Signalleitung für Systembus (CAN), mit Busabschlußwiderstand (120
Ω
).
Leitung immer geschirmt verlegen.
