Entretien Section 4
84
Part Number 000007345 2/14

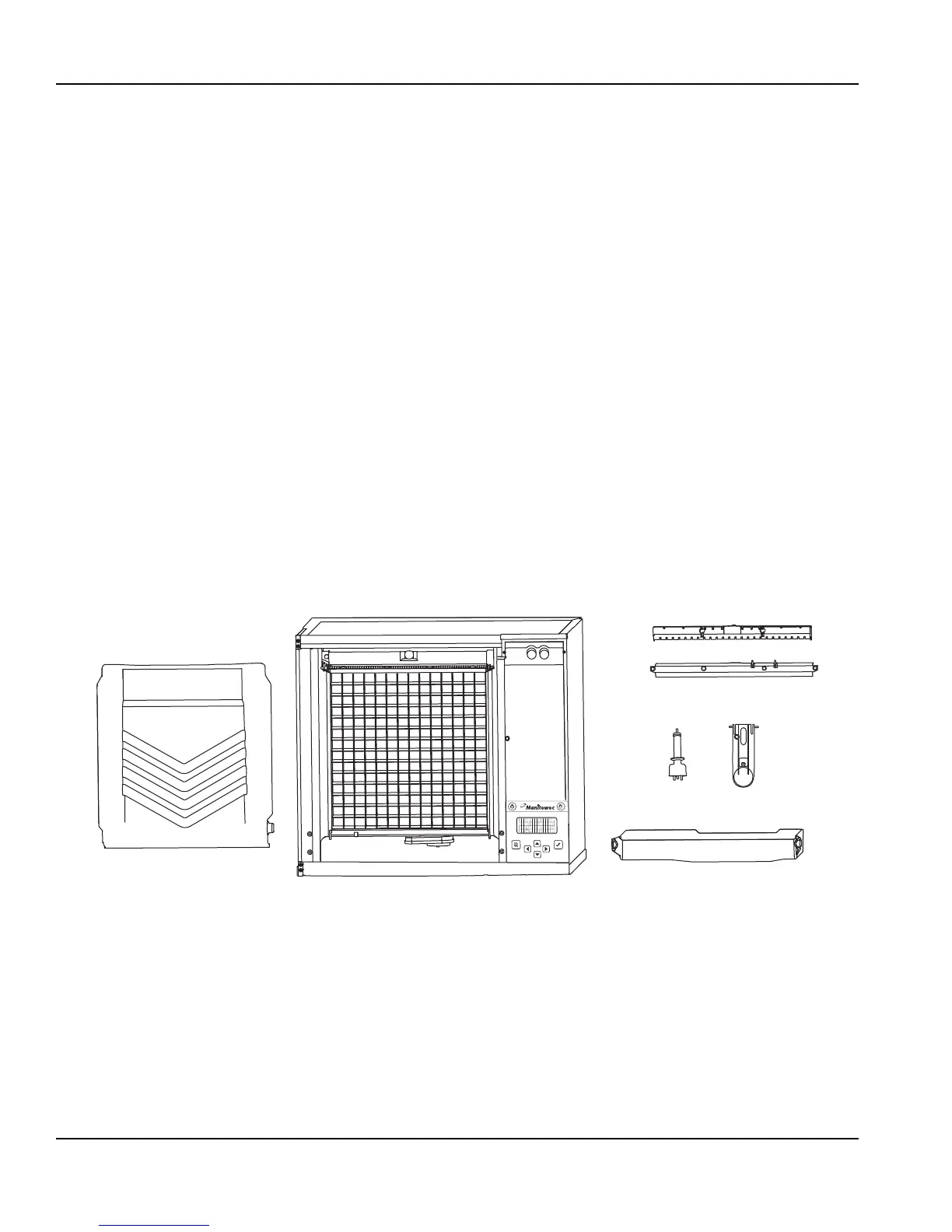

Retrait des pièces pour le nettoyage/la désinfection
Machines à glaçons à évaporateur unique
A. Retrait du rideau d’eau
• Plier doucement le rideau en son centre et le retirer par
la droite
.
• Désengager la cheville gauche.
B. Retrait de la sonde d’épaisseur de glaçons
• Comprimer l’axe d’articulation sur le dessus de la sonde
d’ép
aisseur des glaçons.
• Faire pivoter la sonde d’épai
sseur de glaçons pour
désengager une cheville puis l’autre. La sonde
d’ép
aisseur des glaçons peut être nettoyée à ce stade
sans être complètement retirée. En cas de retrait
complet, débrancher le câble de la sonde d’épaisseur
des glaçons du tableau de commande.
C. Retrait du bac à eau
• Appuyer sur les languettes sur la droite et la gauche du
bac à eau.
•
Laisser le bac à eau descendre en le tirant vers l’avant
pour désengager les chevilles arrière.
D. Retrait de la sonde du niveau d’eau
• Tirer la sonde de niveau d’eau vers le bas pour la
désengager
.
• A
baisser la sonde de niveau d’eau jusqu’à ce que le
connecteur d
e câble soit visible.
• Débrancher le câble de la sonde de niveau d’eau.
• Retirer la sonde
de niveau d’eau de la machine à
glaçons.
E. Retrait du tube de distribution d’eau
REMARQUE : Les vis à oreilles du tube de distribution sont
maintenues en place pour éviter toute perte. Desserrer les
vis à oreilles sans les sortir du tube de distribution.
• Desserrer les deux vis extérieures (ne pa
s les retirer
complèteme
nt étant donné qu’elles sont maintenues en
place pour éviter toute perte) et tirer le tube de
distribution vers l’avant pour libérer le joint coulissant.
• Démonter le tube de distribution en desserrant les d
eux
(2) vis
à oreilles du milieu et en séparant le tube de
distribution en deux parties.
