[ VI Refrigerant System Diagram ]
- 13 -
HWE1804A GB
VI Refrigerant System Diagram

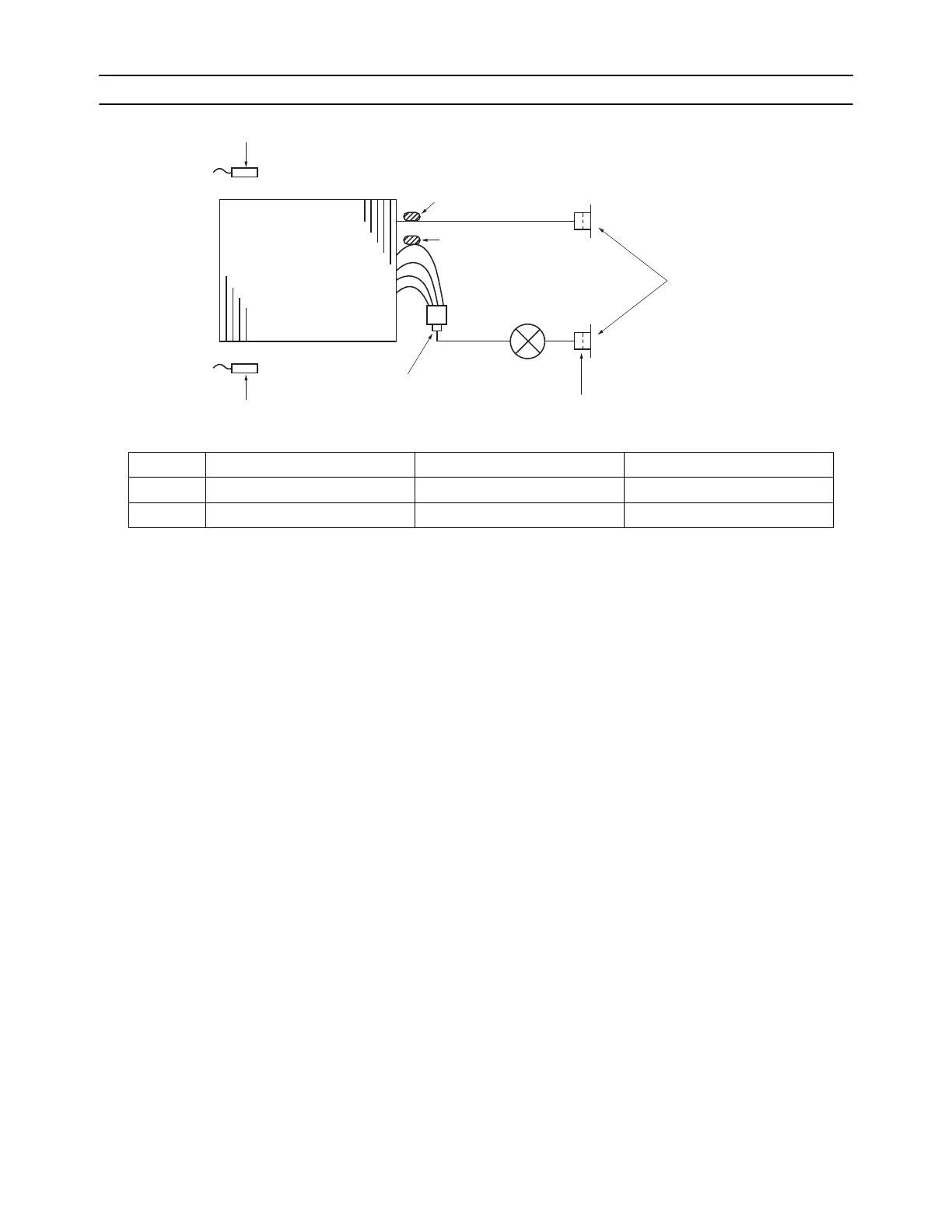

[1] Refrigerant System Diagram
Capacity PEFY-P36, 48NMHU-E-OA PEFY-P72NMHU-E-OA PEFY-P96NMHU-E-OA
Gas pipe ø15.88 [5/8] ø19.05 [3/4] ø22.2 [7/8]
Liquid pipe ø9.52 [3/8] ø9.52 [3/8] ø9.52 [3/8]
Strainer (#100mesh)
Strainer (#100mesh)
Heat exchanger
Inlet air temperature thermistor TH24
Outlet air temperature thermistor TH21
Gas pipe thermistor TH23
Liquid pipe thermistor TH22
Linear expansion valve
Gas pipe
Brazed joints
