15
Übersicht der Komponenten Übersicht der Komponenten

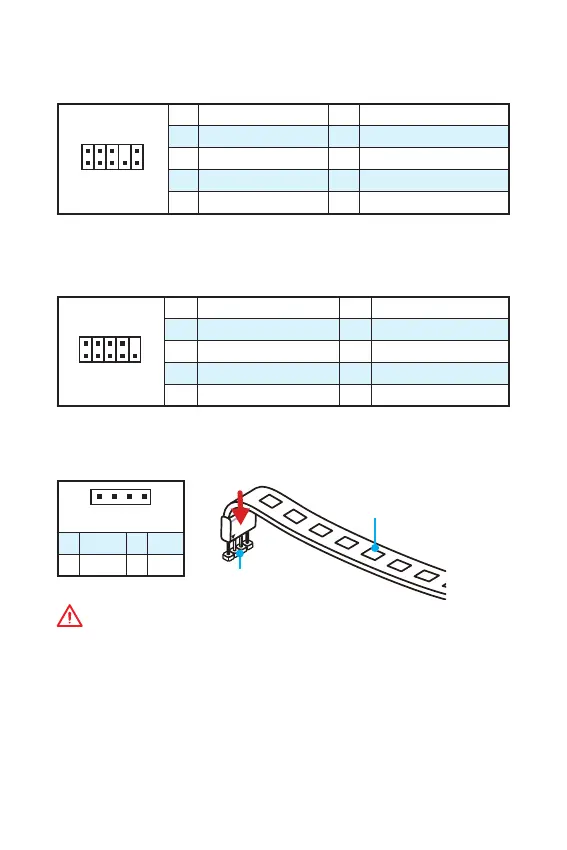

JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
JCOM1~2: Serielle Anschlüsse
Mit diesen Anschlüsse können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
JLED1: LED-Streifen Anschluss
Mit diesem Anschluss können Sie den einfarbigen LED-Streifen anschließen.
Wichtig
y
Dieser Anschluss unterstützt die 5050 einfarbigen LED-Streifen mit der maximalen
Leistung von 3A (12V). Beachten Sie bitte, dass die Länge des LED-Streifens
maximal 2 Meter betragen darf um eine Verdunkelung der LED zu verhindern.
y
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die LED-Streifen ein- und ausbauen.
y
Bitte verwenden Sie die MYSTIC LIGHT zur Steuerung des LED-Leuchtstreifens.
1
1 +12V 2 NC
3 Signal 4 NC
1
JLED1
5050 LED Streifen
