Multiplex COCKPIT SX Instruction Manual

27
3. Alimentation électrique et recharge
4. Eléments de commande
Le COCKPIT SX est alimenté par un accu LiFePO robuste et
durable. Cet accu est associé à un circuit électronique de gestion
de l’accu. Neuf, cet accu de plus de 4000 mAh offre une au-
tonomie très appréciable. Associé à d’autres consommateurs,
il a une autonomie inférieure. Son autonomie se réduit aussi
considérablement lorsque la température d’utilisation est in-
férieure à -10 °C.
L’accu de l’émetteur est chargé d’alimenter uniquement cet
appareil et contribue donc considérablement à sa sécurité
d’utilisation.

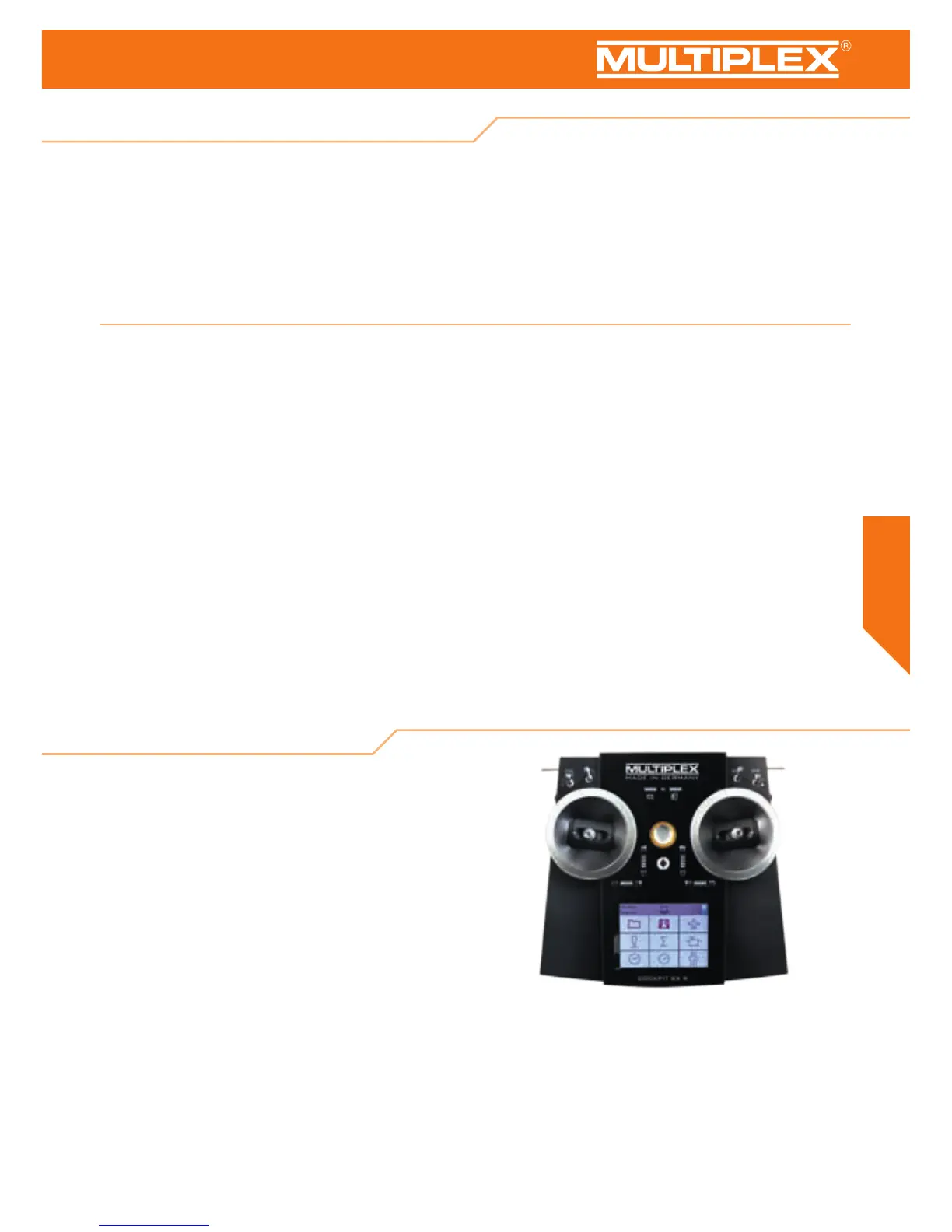

Eléments de commande situés à l‘avant :
a. Interrupteur ON/OFF
Activez l’émetteur en appuyant brièvement sur l’interrup-
teur ON/OFF
- voyant clignotant orange (l‘émetteur est en fonctionne-
ment et vous êtes dans le menu principal)
- voyant clignotant rouge (accu vide)
- voyant rouge (l‘émetteur n‘est pas en fonctionnement,
connexion USB)
Pour éteindre l‘émetteur, maintenir l‘interrupteur enfoncé
jusqu‘à ce que le cercle lumineux s‘éteigne. L‘émetteur est
alors hors tension.
b. Deux manches ergonomiques avec leur touche de trim
correspondante
c. Commutateur D/R pour Dual Rate 1/2
d. Aux 3 - commutateur libre 3 positions
(uniquement COCKPIT SX9)
e. Aux 4 - commutateur libre 3 positions
(uniquement COCKPIT SX9)
f. Commutateur 2 positions pour Snap-Flap
g. LED avec icône de pompe à essence avertissant du
sous-dépassement de la capacité résiduelle de l’accu
(réglée au niveau du capteur de courant)
h. LED avec icône de batterie afchant la tension du
récepteur de télémétrie
Recharge des accus via le port USB
L’émetteur COCKPIT SX est équipé d’un port mini-USB situé
au dos du boîtier, sous le haut-parleur. Vous pouvez recharger
le COCKPIT SX comme suit :
· A l‘aide du câble USB sur votre ordinateur de bureau ou
portable
· Avec le chargeur USB 12 V DC pour voiture de MULTIPLEX
(# 14 5533)
· Avec le chargeur USB 100-240 V AC de MULTIPLEX
(# 14 5534)
Recharge sur le PC
Mettez votre PC sous tension. Raccordez le câble USB fourni à
l‘un des ports USB de votre PC et la che mini-USB au COCKPIT
SX, puis mettez l‘émetteur sous tension. Sélectionnez „Mettre
hors tension et recharger“, puis conrmez la recharge par „OK“.
Recharge avec le chargeur USB
Connectez le câble USB fourni au chargeur USB et au port
mini-USB du COCKPIT SX. Sélectionnez „Mettre hors tension
et recharger“, puis conrmez la recharge par „OK“.
L‘électronique de charge interne désactive la charge dès que
l‘accu est rechargé. Elle prévient donc toute surcharge de
l‘accu.
L‘arrêt de sécurité met n à la recharge automatiquement au
bout de 4 heures. La recharge via le port USB du PC (courant
d‘env. 500 mAh) permet d‘obtenir une charge maximale de
2000 mAh. Une recharge rapide permet d‘obtenir 1500 mAh
à l‘aide du chargeur USB MULTIPLEX.

