X Series User Manual
NI 6365
The following sections contain information about the NI PXIe-6365 device.
NI 6365 Pinout
Figure A-27 and Figure A-28 show the pinouts of the NI PXIe-6365. The I/O signals appear on
three 68-pin connectors. For a detailed description of each signal, refer to the
I/O Connector
Signal Descriptions
section of Chapter 3, Connector and LED Information.

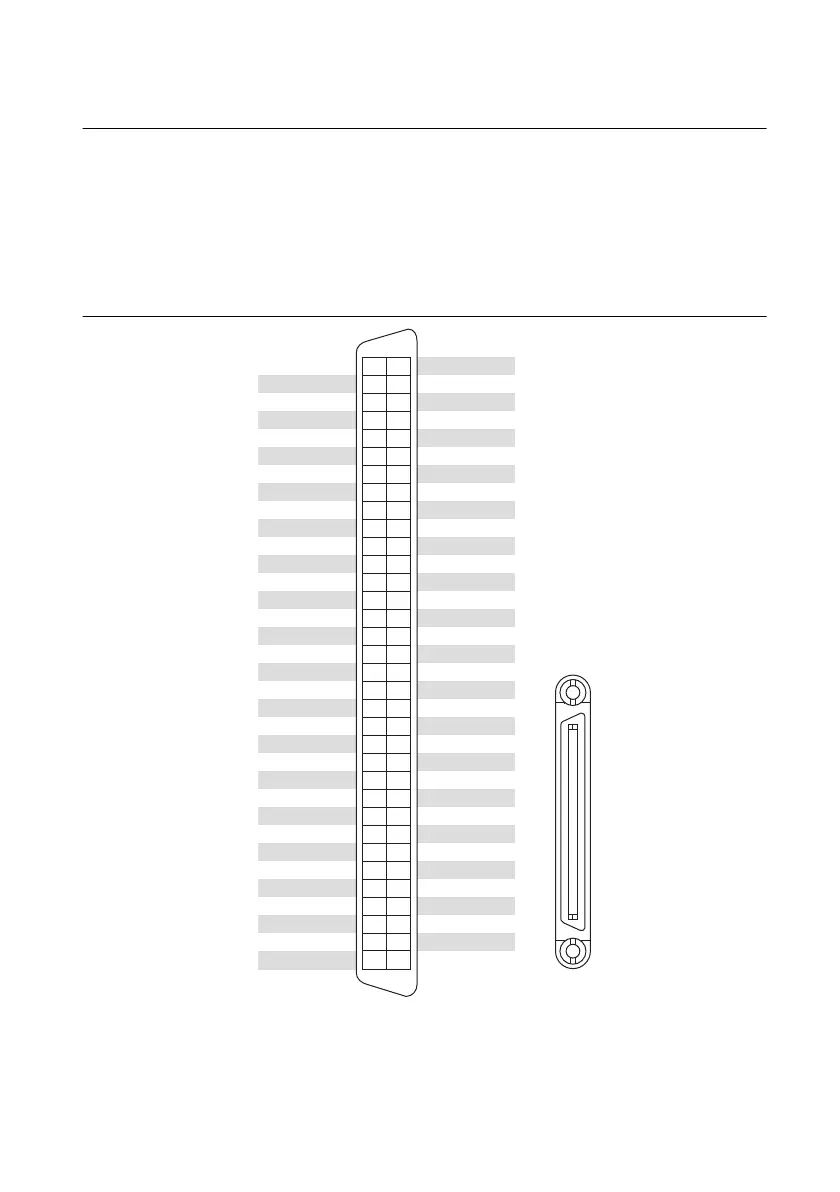

Figure A-27. NI PXIe-6365 Connector 2 Pinout
AI 143 (AI 135–)
AI 134 (AI 134+)
AI 141 (AI 133–)
AI 140 (AI 132–)
AI 131 (AI 131+)
AI 138 (AI 130–)
AI 137 (AI 129–)
AI 128 (AI 128+)
AI GND
AI 127 (AI 119–)
AI 126 (AI 118–)
AI 117 (AI 117+)
AI 124 (AI 116–)
AI 123 (AI 115–)
AI 114 (AI 114+)
AI 121 (AI 113–)
AI 120 (AI 112–)
AI 103 (AI 103+)
AI 110 (AI 102–)
AI 109 (AI 101–)
AI 100 (AI 100+)
AI SENSE 3
AI 107 (AI 99–)
AI 106 (AI 98–)
AI 97 (AI 97+)
AI 104 (AI 96–)
AI 95 (AI 87–)
AI 86 (AI 86+)
AI 93 (AI 85–)
AI 92 (AI 84–)
AI 83 (AI 83+)
AI 90 (AI 82–)
AI 89 (AI 81–)
AI 80 (AI 80+)
AI 135 (AI 135+)
AI 133 (AI 1
33+)
AI 132 (AI 132+)
AI 130 (AI 130+)
AI 129 (AI 129+)
AI 136 (AI 128–)
AI GND
AI 142 (AI 134–)
AI 139 (AI 131–)
AI 119 (AI 119+)
AI 118 (AI 118+)
AI 125 (AI 117–)
AI 116 (AI 116+)
AI 115 (AI 115+)
AI 122 (AI 114–)
AI 113 (AI 113+)
AI 112 (AI 112+)
AI 111 (AI 103–)
AI 102 (AI 102+)
AI 101 (AI 101+)
AI 108 (AI 100–)
AI GND
AI 99 (AI 99+)
AI 98 (AI 98+)
AI 105 (AI 97–)
AI 96 (AI 96+)
AI 87 (AI 87+)
AI 94 (AI 86–)
AI 85 (AI 85+)
AI 84 (AI 84+)
AI 91 (AI 83–)
AI 82 (AI 82+)
AI 81 (AI 81+)
AI 88 (AI 80–)
6834
67 33
66 32
65 31
64 30
63 29
62 28
61 27
60 26
59 25
58 24
57 23
56 22
55 21
54 20
53 19
52 18
51 17
50 16
49 15
48 14
47 13
46 12
45 11
44 10
43 9
42 8
41 7
40 6
395
38 4
37 3
362
351
CONNECTOR 2 (AI 80-143)
