GUIDE RAPIDE: Ne pas installer la centrale sans avoir lu toutes les instructions!
Avant de commencer l’installation, vérifier la robustesse et la consistance mécanique du battant, le respect des dégagements de
sécurité et des distances minimum. Examiner avec une attention particulière les dispositifs de sécurité à appliquer et installer
toujours un dispositif d’arrêt d’urgence à savoir un arrêt de catégorie 0.
Après avoir analysé attentivement les risques, il sera possible d’installer la centrale, les actionneurs, les éléments de commande
(sélecteur à clé ou tableau de commande) et de sécurité (arrêt d’urgence, photocellules, barres palpeuses et clignotant), puis
d’exécuter les connexions électriques selon le schéma suivant:

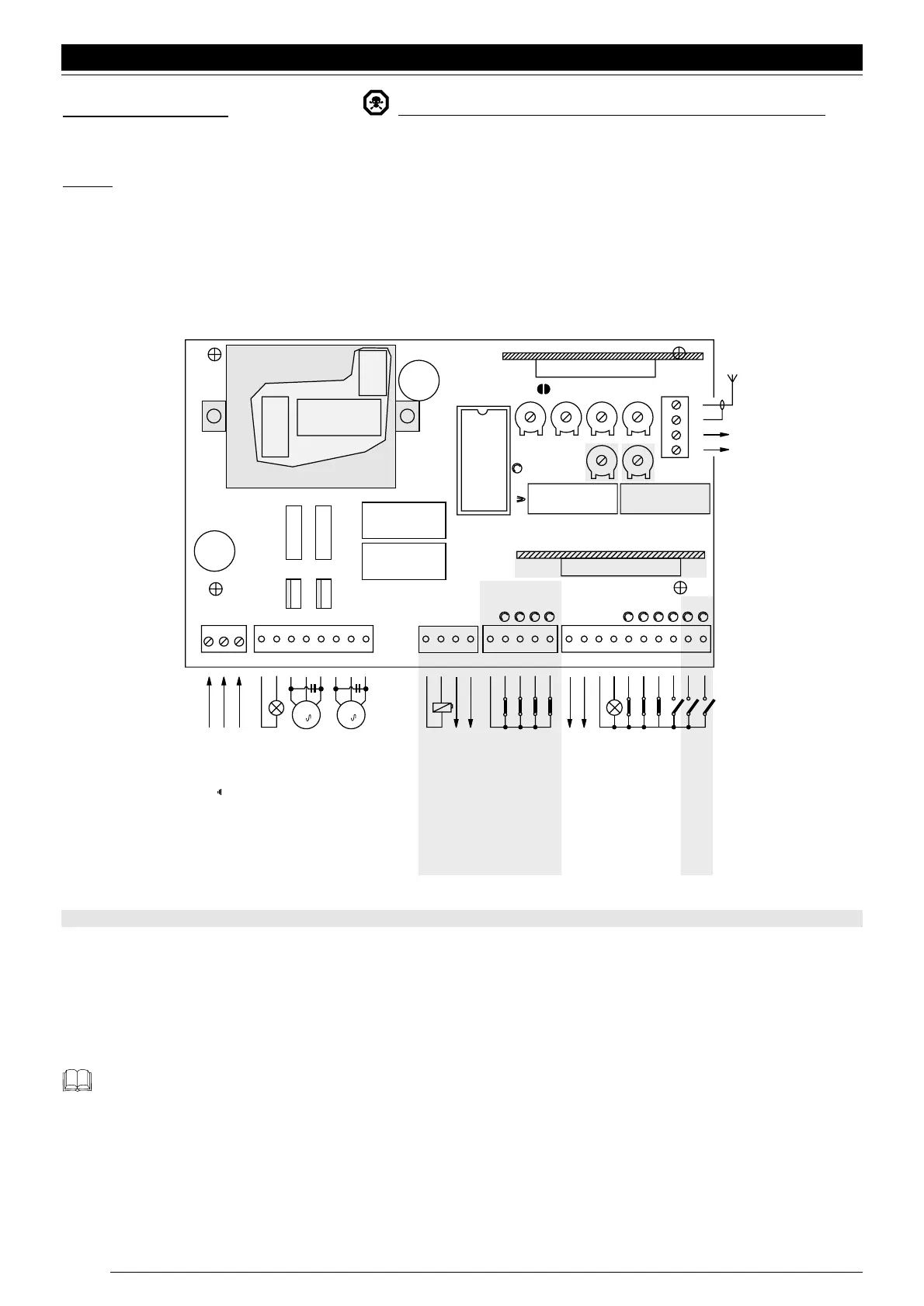

Fig. 1
Les parties avec fond tramé sont différentes entre les versions A6, A6F et A700F
Les entrées des contacts de type NF (Normalement fermé) doivent être shuntées si elles ne sont pas utilisées; si elles sont plus
d’une, elles doivent être mises en SERIE. Les entrées des contacts de type NO (Normalement Ouvert) doivent être laissées libres
si elles ne sont pas utilisées; si elles sont plus d’une, elles doivent être mises en PARALLELE. En ce qui concerne les contacts,
ceux-ci doivent être absolument de type mécanique et libres de toute puissance; toute connexion avec configuration de type
“PNP”, “NPN”, “Open Collector” etc. est exclue.
Nous rappelons qu’il existe des normes précises à respecter scrupuleusement aussi bien en ce qui concerne la sécurité
des installations électriques que pour les portails automatiques.
Débloquer les motoréducteurs en actionnant la clé prévue à cet effet et vérifier que le battant peut bouger sans efforts particuliers
sur toute sa course.
Mettre tous les dip-switchs des fonction sur “Off” de manière à obtenir le fonctionnement manuel quand la touche est enfoncée.
Alimenter la centrale, vérifier que les bornes 1-2 et 1-3 sont alimentées à 230 Vca et que les bornes 21-22 sont alimentées à 24
Français
36
FERME
OUVRE
PAS-A-PAS
PHOTO 1
HALTE
VOYANT PORTAIL OUVERT
COMMUNE
24 Vac (SERVICES)
Max 200 mA
MICROINTERRUPTEUR DE FIN DE COURSE OUVRE 2
MICROINTERRUPTEUR DE FIN DE COURSE FERME 2
MICROINTERRUPTEUR DE FIN DE COURSE OUVRE 1
MICROINTERRUPTEUR DE FIN DE COURSE FERME 1
COMMUNE
TEST PHOTO ( TX PHOTO )
24Vac, Max 100 mA
SERRURE ELECTRIQUE
MOTEUR 2 FERME
MOTEUR 2 COMMUNE
MOTEUR 2 OUVRE
MOTEUR 1 FERME
MOTEUR 1 COMMUNE
MOTEUR 1 OUVRE
LUCY 230 Vac
Max 100 W
LIGNE 230 Vac "N"
TERRE I
LIGNE 230 Vac "L"
12 Vac, MAX 25 W
MICROPROCESSEUR
PROGRAMME
CH
AP
P. P
PHOTO 1
HALTE
FCA 2
FCC 2
FCA 1
FCC 1
TRANSFORM.
SECONDAIRE
TRANSFORM.
PRIMAIRE
FUSIBLE
TLM
TL
OK
FC
FFP
TP
44
43
42
41
TRA
ANTENNE
RADIO
FONCTIONS 1-10 FONCTIONS 11-20
2e CANAL
TRC
500mA
FUSIBLE
M1
2
2
M2
5 AF
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
RELAIS
COMMUNE
RELAIS
DECOLLAGE
RELAIS
OUVRE/FERME
RADIO
PIU'
