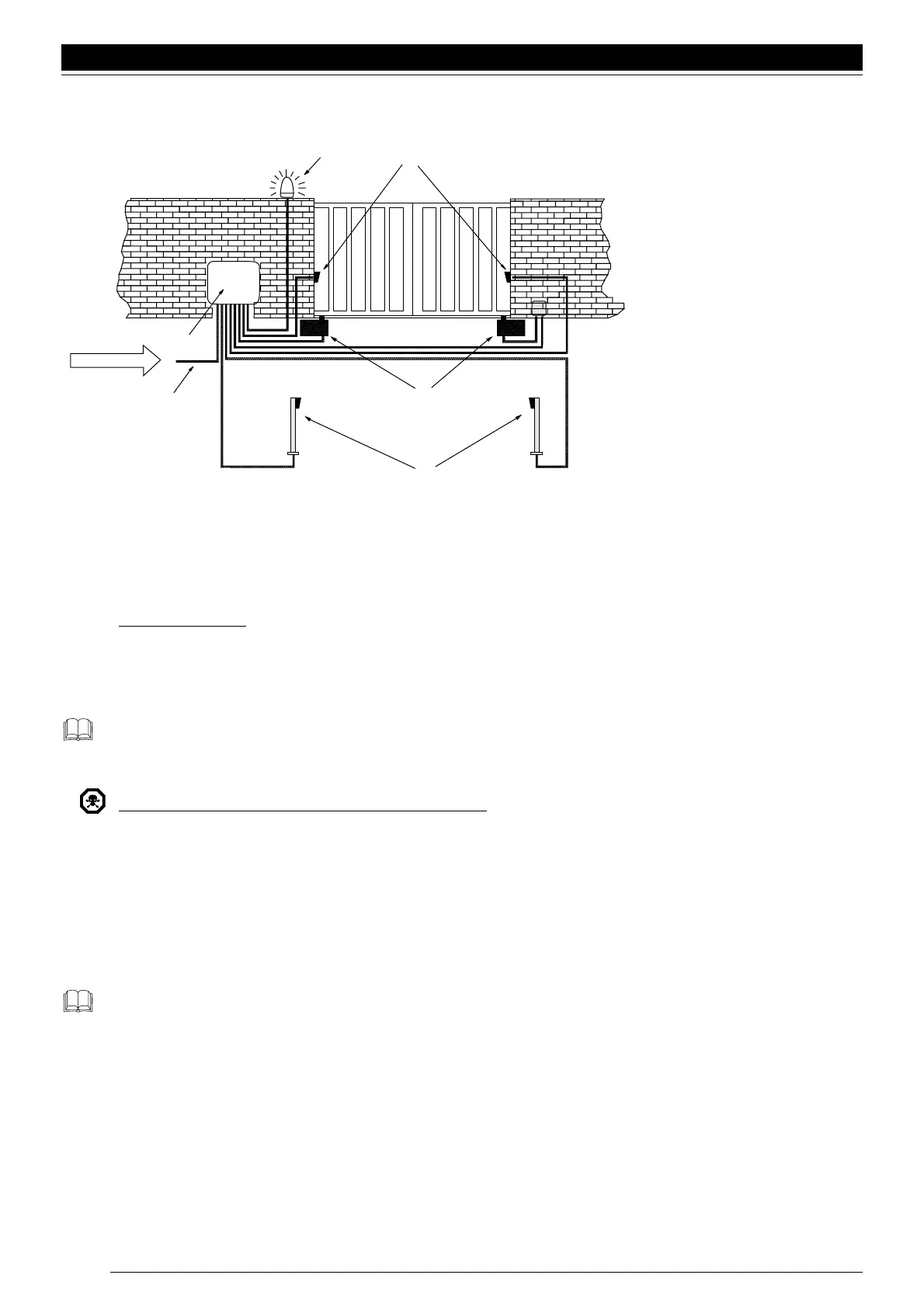

Nach der Installation der verschiedenen Teile müsste das ganze der folgenden Zeichnung ähneln:
Abb. 3
1: Speiseleitung 230 V
2: Zentrale A6, A6F oder A700F
3: Blinklicht LUCY
4: Photozellenpaar
(PHOTOZELLE)
5: elektromechanische
Kolbentorantriebe
6: Photozellenpaar
(PHOTOZELLE1)
MERKE: Diese Zeichnung stellt nur eine Anwendungsmöglichkeit der Zentrale dar und ist als Beispiel zu betrachten. Erst
nach einer genauen Analyse der Risikos der Tor-”Maschine und einer Bewertung der Wünsche des Endkunden kann
festgelegt werden, wieviele und welche Teile installiert werden sollten.
2.2) SCHAL
TPLAN:
Die Zentrale, die Kolbentorantriebe, die entsprechenden Steuerelemente (Schlässelwählschalter oder Druckknopftafeln) und die
Sicherheitsteile (Notabstellung, Photozellen, Sicherheitsleisten und Blinklicht) installieren, dann nach den hier folgenden
Anweisungen auf die Ausführung der Elektroanschlüsse übergehen.
Um den Schutz des Bedieners zu gewährleisten und Beschädigung der Komponenten zu verhindern, während die
Anschlüsse sowohl in Niederspannung (230 V) als auch in Niedrigstspannung (24 V) ausgeführt oder die verschiedenen Karten
eingesetzt werden:
darf die Zentrale absolut nicht elektrisch gespeist sein.
Wir erinnern außerdem daran, dass die Eingänge der nicht benutzten NC-Kontakte (normalerweise geschlossen) überbrückt
werden müssen, falls mehr als ein NC-Kontakt vorhanden ist, müssen sie SERIEN geschaltet werden; die Eingänge der nicht
benutzten NO-Kontakte (normalerweise geöffnet) müssen freigelassen werden, falls mehr als ein NO-Kontakt vorhanden ist,
müssen sie untereinander PARALLELgeschaltet werden. Was die Kontakte betrifft, so müssen diese unbedingt mechanische
Kontakte ohne jedes Potential sein; Stufenanschlüsse der Art “PNP”, “NPN”, “Open Collector”, usw. sind nicht zugelassen.
Die notwendigen Anschlüsse nach dem Plan in Abb. 4 und der folgenden Beschreibung ausführen.
Es wird daran erinnert, dass es sowohl bezüglich der Sicherheit von Elektroanlagen als auch für automatische Tore
präzise Vorschriften gibt, die genauestens zu beachten sind.
Deutsch
56
