GUÍA RÁPIDA: ¡No instale la central sin haber leído todas las instrucciones!
Antes de comenzar con la instalación, controle la robustez y la consistencia mecánica de la hoja, el respeto de los límites de
seguridad y de las distancias mínimas. Evalúe con mucha atención los dispositivos de seguridad que tiene montar e instale
siempre un dispositivo de parada de emergencia, es decir, parada de categoría 0.
Tras haber efectuado un análisis atento de los riesgos, instale la central, los accionadores, los elementos de mando (selector de
llave o botonera) y de seguridad (parada de emergencia, fotocélulas, bordes sensibles y luz intermitente) y luego efectúe las
conexiones eléctricas de acuerdo con el siguiente esquema:

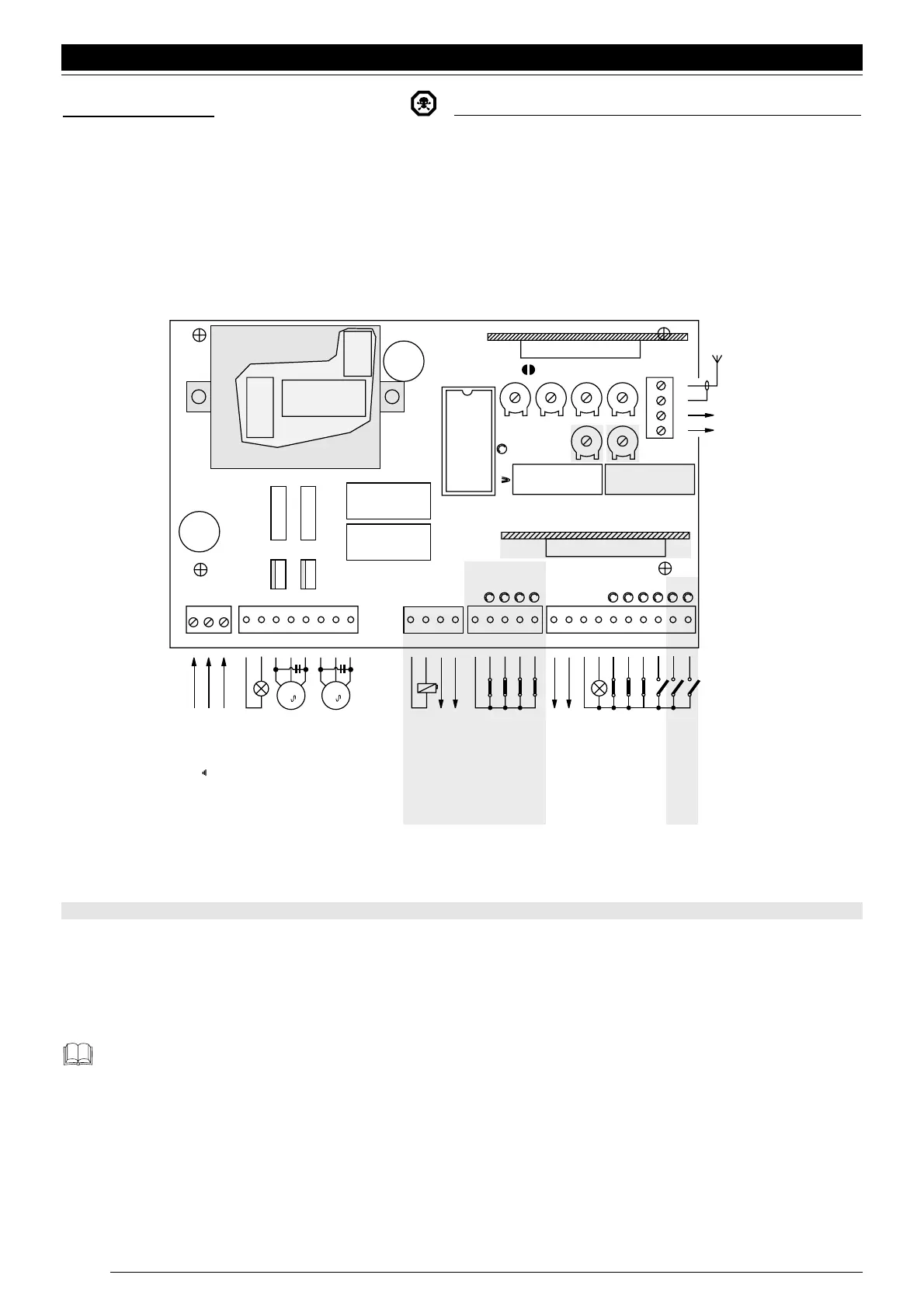

Fig. 1
Las partes evidenciadas son diferentes entre las versiones A6, A6F y A700F
Las entradas de los contactos de tipo NC (Normalmente Cerrado) que no se utilicen tienen que conectarse por medio de un
puente, si son más de una se colocan en SERIE entre sí; si las entradas de los contactos de tipo NA (Normalmente Abierto) no
se utilizan, tiene que dejarse libres, si son más de una se colocan en PARALELO entre sí. Por lo que concierne a los contactos,
los mismos tienen que ser exclusivamente mecánicos y sin ningún potencial; no se admiten conexiones de configuración como
aquéllas definidas PNP, NPN, Open Collector, etc.
Recuerde que existen normativas precisas que tienen que ser absolutamente respetadas, tanto por lo que concierne a
la seguridad de las instalaciones eléctricas, como a las verjas automáticas.
Desbloquee los motorreductores por medio de la llave correspondiente y controle que la hoja pueda moverse a lo largo de toda
la carrera sin particulares esfuerzos.
Coloque todos los dip-switches de las funciones en la posición Off; de esta manera, el funcionamiento se efectúa manualmente
con la tecla apretada.
Alimente la central, controle que entre los bornes 1-2 y 1-3 haya 230 Vca y que en los bornes 21-22 haya 24 Vca. Los LED que
están colocados en las entradas de contactos NC tienen que encenderse y el led OK tendrá que centellar con una frecuencia
de 1 por segundo.
Español
68
CIERRA
ABRE
PASO A PASO
FOTOCÉLULA 1
FOTOCÉLULA
STOP
INDICADOR LUMINOSO VERJA ABIERTA
COMÚN
24 Vca (SERVICIOS)
Máx. 200 mA
MICROINTERRUPTOR ABRE 2
MICROINTERRUPTOR CIERRA 2
MICROINTERRUPTOR ABRE 1
MICROINTERRUPTOR ABRE 1
COMÚN
FOTOTEST
24 Vca Máx. 100 mA
ELECTROCERRADURA
MOTOR 2 CIERRA
MOTOR 2 COMÚN
MOTOR 2 ABRE
MOTOR 1 CIERRA
MOTOR 1 COMÚN
MOTOR 1 ABRE
LUCY 230 Vca
Máx 100 W
LÍNEA 230 Vca "N"
TIERRA I
LÍNEA 230 Vac "L"
12 Vca , Máx. 25 W
MICROPROCESADOR
PROGRAMADO
CIERRA
ABRE
P. P
FOTO 1
FOTO
STOP
FCA 2
FCC 2
FCA 1
FCC 1
TRASFORM.
PRINCIPAL
FUSIBLE
FUSIBLE
TLM
TL
OK
FC
FFP
TP
44
43
42
41
TRA
ANTENA
RADIO
FUNCIONES 1-10 FUNCIONES 11-20
2° CANAL
TRC
500mA
M1
2
2
M2
5 AF
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
RELÉ COMÚN
RELÉ ARRANQUE
RELÉ ABRE/CIERRA
RADIO
PIU'
TRANSFORM.
SECUNDARIO
