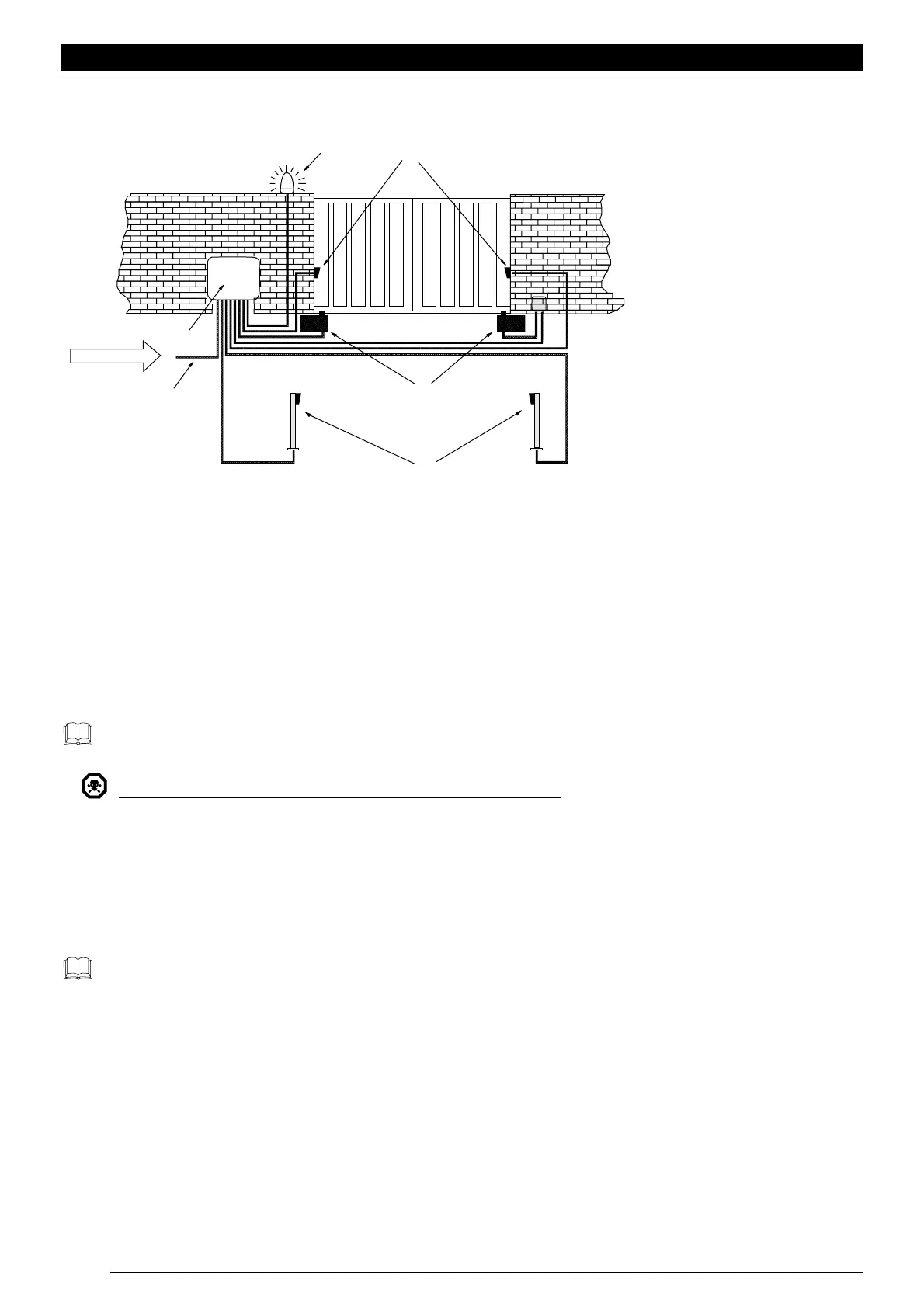

Une fois que linstallation des différentes parties est terminée, le tableau de lensemble doit résulter semblable au dessin suivant:
Fig 3
1: Ligne dalimentation 230 V
2: Centrale A6, A6F ou A700F
3: Clignotant LUCY
4: Paire de photocellules (PHOTO)
5: Actionneurs électromécaniques
6: Paire de photocellules (PHOTO 1)
N.B.: Ce schéma représente seulement lune des applications possibles de la centrale et est donné à titre dexemple.
Seule une analyse approfondie des risques de la Machine portail et une évaluation appropriée des demandes de
lutilisateur peuvent permettre de déterminer le type et la quantité d’éléments à installer.
2.2) SCHEMA DES CONNEXIONS:
Après avoir installé la centrale, les actionneurs, les éléments de commande (sélecteur à clé ou tableau de commande) et de
sécurité (arrêt durgence, photocellules, barres palpeuses et clignotant), on peut exécuter les connexions électriques selon les
indications données ci-après.
Pour garantir la sécurité de lopérateur et pour prévenir les dommages aux composants, quand on effectue les
connexions, aussi bien en basse tension (230 V) quen très basse tension (24 V) ou quon branche les différentes cartes:
La centrale ne doit absolument pas être alimentée électriquement.
Nous rappelons en outre que les entrées des contacts de type NF (Normalement fermé) doivent être shuntées si elles ne sont
pas utilisées; si elles sont plus dune, elles doivent être mises en SERIE. Les entrées des contacts de type NO (Normalement
Ouvert) doivent être laissées libres si elles ne sont pas utilisées; si elles sont plus dune, elles doivent être mises en PARALLELE.
En ce qui concerne les contacts, ceux-ci doivent être absolument de type mécanique et libres de toute puissance; toute connexion
à configuration de type PNP, NPN, Open Collector etc. est exclue.
Effectuer les connexions nécessaires suivant le schéma de la Fig. 4 et la description des connexions qui suit.
Nous rappelons quil y a des normes précises à respecter de manière rigoureuse tant en ce qui concerne la sécurité des
installations électriques quen ce qui concerne les portails automatiques.
Français
40
6
1
LINE 230 vac
2
3
4
5
