1) Descrizione del prodotto:
Questa centrale per l’automazione di cancelli e porte automatiche,
permette di comandare i motoriduttori ROBO, THOR, OTTO, in
corrente alternata monofase.
A seconda del tipo di motoriduttore da comandare, la centrale
presenta delle differenze, quali ad esempio: “Regolazione di Forza”,
“Spia Cancello Aperto” e “Luce di Cortesia”.
Sono presenti inoltre una serie di funzioni selezionabili tramite dei
Dip-Switch (mini selettori) e delle regolazioni effettuabili con dei
Trimmer.
Dei Led posti vicino agli ingressi ne segnalano lo stato; un ulteriore
Led presente vicino al microprocessore, segnala il corretto
funzionamento della logica interna.

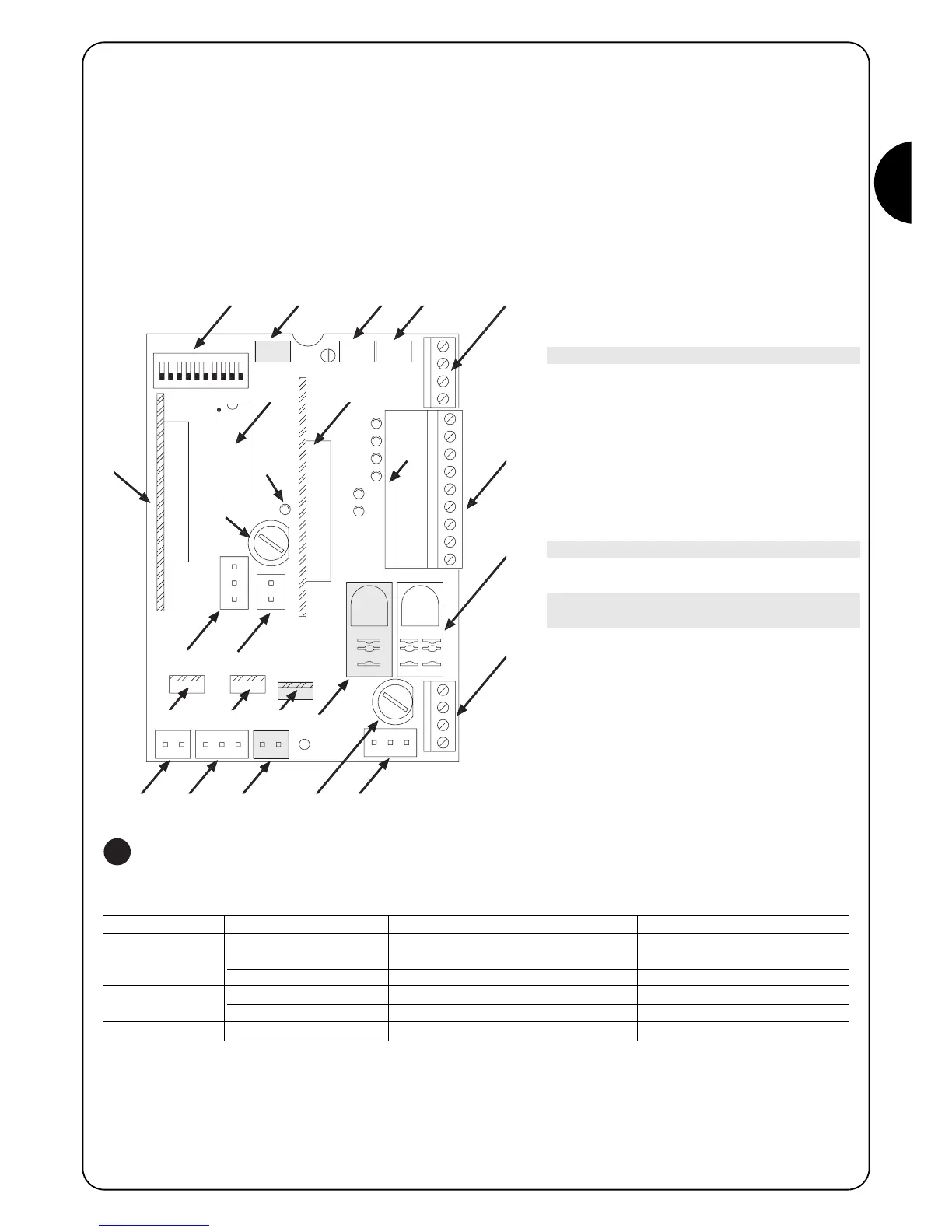

Per facilitare il riconoscimento delle parti, in fig.1 sono indicati i
componenti più significativi.
Codice Prodotto* Codice Centrale di Comando* Funzione Aggiuntiva
ROBO
RO1000
RO1020
ROA3 Trimmer di “Regolazione Forza”
RO1010 ROA4 Relè “Spunto”
THOR
TH1551 THA5 Trimmer di “Regolazione Forza”
TH2251 THA6 Relè “Spunto”
OTTO OT21 OTA1 Uscita “Luce di Cortesia”
* = aggiungere al codice V1 per versione a 120 V 50/60 Hz
Dip-Switch di selezione delle funzioni
Trimmer di “Regolazione Forza”
Trimmer di regolazione Tempo Lavoro (TL)
Trimmer di regolazione Tempo Pausa (TP)
Morsettiera per Antenna e 2° canale
Innesto scheda RADIO
Led di segnalazione stato ingressi
Morsettiera Ingressi / Uscite di comando
Relè “Comune”
Morsettiera alimentazione / Lampeggiante
Connettore primario trasformatore
Fusibile di linea (5A)
Connettore uscita “Luce di Cortesia” (solo su OTTO)
Uscita alimentazione motore
Connettore innesto condensatore
Relè “Spunto”
Triac “Luce di Cortesia” (solo su OTTO)
Triac “Chiude”
Triac “Apre”
Connettore secondario trasformatore
Ingresso finecorsa FCA / FCC
Fusibile di bassa tensione (500mA)
Innesto scheda PIU
Led OK
Microprocessore
A
B
C
D
E
F
G
H
I
J
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
