1) Description du produit:
Cette armoire de commande pour l’automatisation de portails et
portes automatiques, permet de commander les opérateurs ROBO,
OTTO, THOR en courant alternatif monophasé.
Suivant le type d’opérateur à commander, la logique de commande
présente des variantes, comme par exemple: “Réglage de la Force”,
“Voyant Portail Ouvert” et “Éclairage automatique”.
Elle inclut en outre une série de fonctions sélectionnables à l’aide de
“Dip-Switchs” (mini sélecteurs) et des réglages qui s’effectuent avec
des trimmers.
L’armoire contient des diodes électroluminescentes (Led) placées à
proximité des entrées qui en signalent l’état, une Led supplémentaire
se trouve près du microprocesseur et signale le fonctionnement
correct de la logique interne.

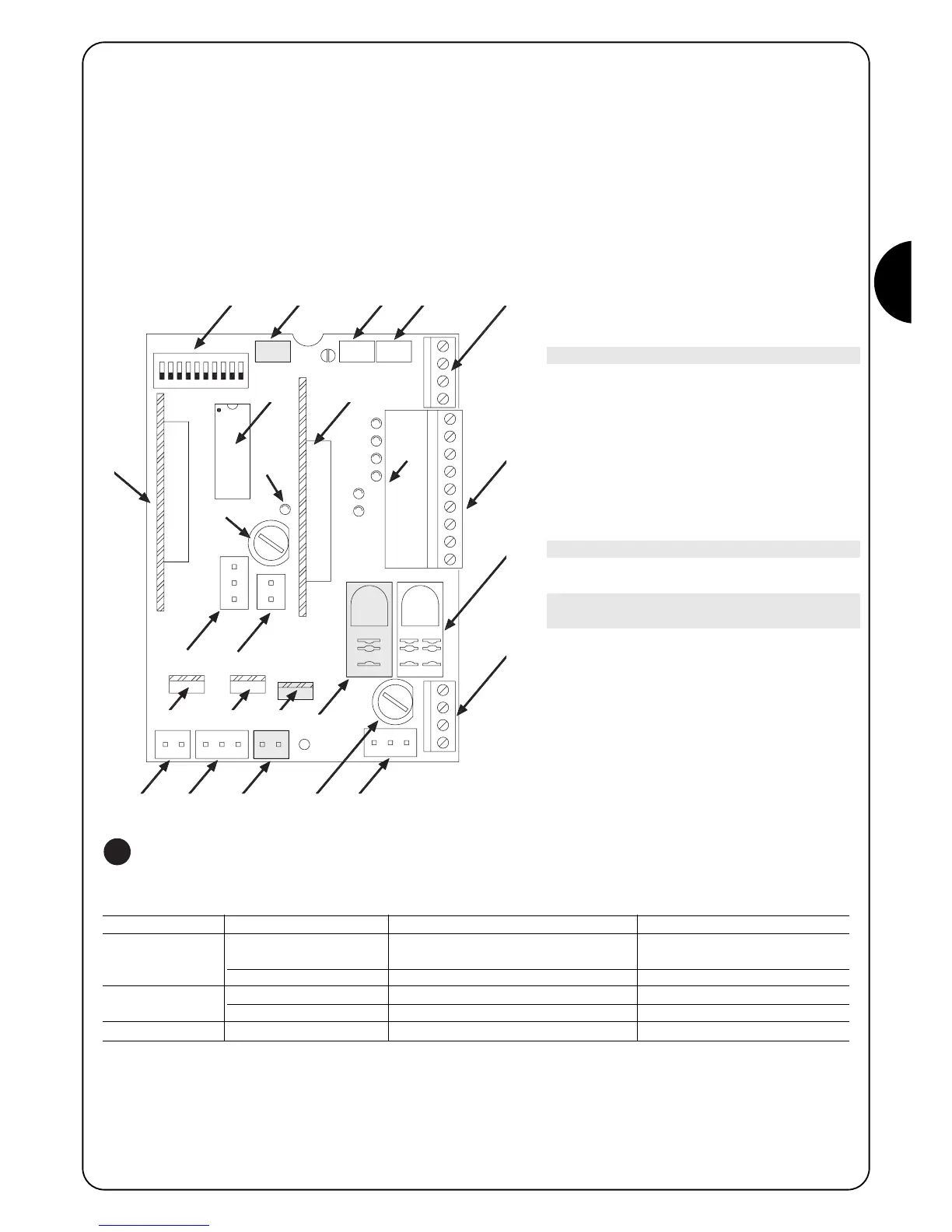

Pour faciliter l’identification des parties, la fig.1 indique les
principaux composants.
LMNOP
J
QRST
VU
I
X
W
Y
H
G
FZ
EDCBA
CH
P. P.
AP
FOTO
FCA
FCC
OK
Dip-Switch de sélection des fonctions
Trimmer de réglage Force
Trimmer de réglage Temps de Travail (TL)
Trimmer de réglage Temps de Pause (TP)
Bornier pour antenne et 2e canal
Connexion carte RADIO
Led de signalisation état entrées
Bornier Entrées/Sorties de commande
Relais “Commun”
Bornier alimentation / Clignotant
Connecteur primaire transformateur
Fusible de ligne (5A)
Connecteur sortie Éclairage Automatique (seulement sur OTTO)
Sortie alimentation moteur
Connecteur condensateur
Relais Démarrage
Triac Éclairage Automatique (seulement sur OTTO)
Triac “Ferme”
Triac “Ouvre”
Connecteur secondaire transformateur
Entrée microinterrupteur de fin de course FCA / FCC
Fusible de basse tension (500 mA)
Connexion carte PIU
Led OK
Microprocesseur
A
B
C
D
E
F
G
H
I
J
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
1
Code Produit* Code Carte Electronique* Fonction Supplémentaire
ROBO
RO1000
RO1020
ROA3 Trimmer de réglage Force
RO1010 ROA4 Relais Démarrage
THOR
TH1551 THA5 Trimmer de réglage Force
TH2251 THA6 Relais Démarrage
OTTO OT21 OTA1 Sortie Éclairage Automatique
* = ajouter au code V1 pour version 120 V 50/60 Hz
