1) Opis produktu:
Centrala do automatyzacji bram i drzwi automatycznych, służy do
napędu aktuatorów ROBO, OTTO, THOR. Jest zasilana
jednofazowym prądem przemiennym.
W zależności od rodzaju napędzanego aktuatora, w centrali
nastąpiły niektóre zmiany, jak np.: regulacja siły, Swiatełko
Ostrzegawcze Bramy Otwartej i Światełko Grzecznościowe.
Występują także inne funkcje, które można wybrać poprzez “Dip-
Switch” (mini selektory) i regulację trymerem.
W centrali, obok wejść, występują diody sygnalizujące ich stan,
jedna dioda obok mikroprocesora sygnalizuje funkcjonowanie
wewnétrznej logiki.

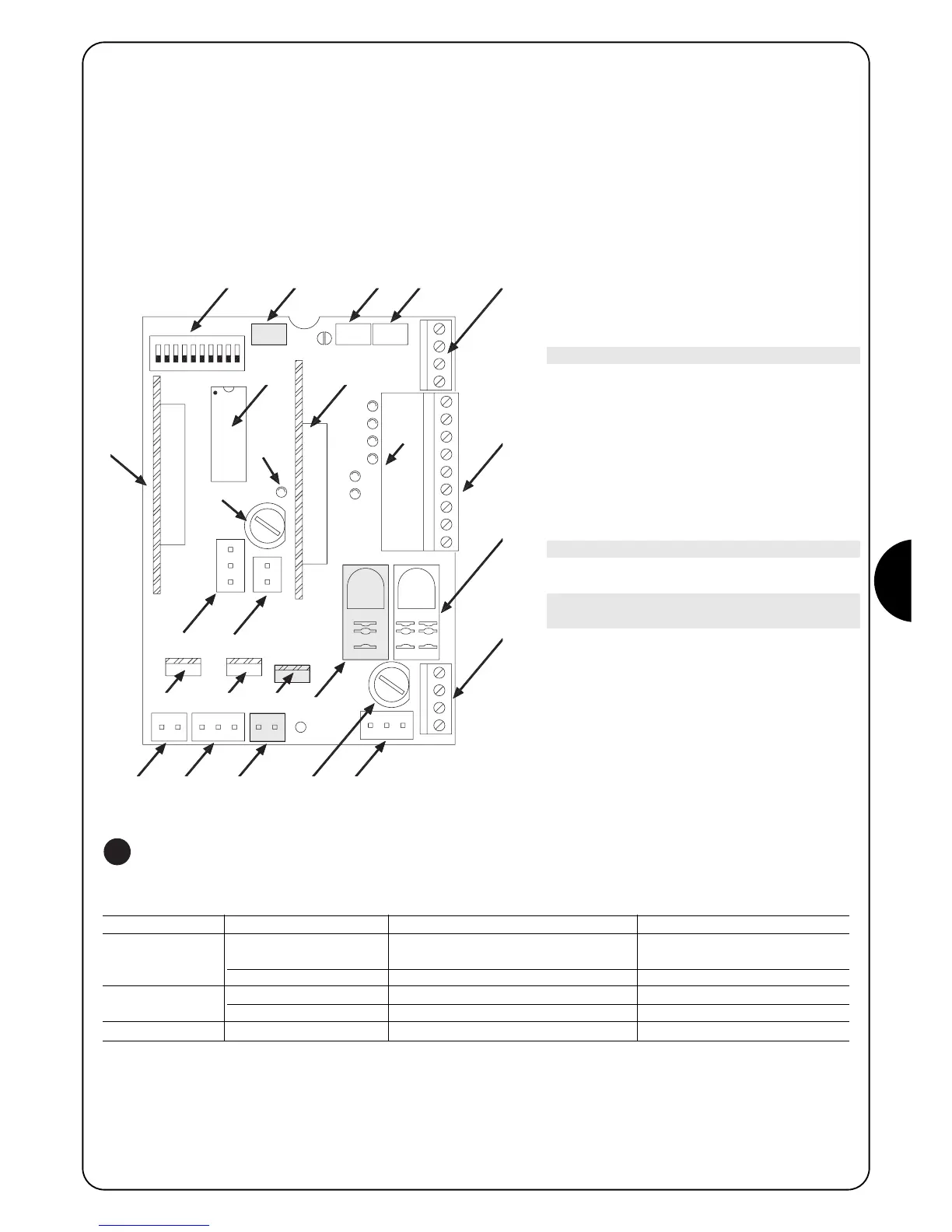

Aby rozpoznać poszczególne elementy, fig.1 przedstawia
podstawowe części centrali.
LMNOP
J
QRST
VU
I
X
W
Y
H
G
FZ
EDCBA
CH
P. P.
AP
FOTO
FCA
FCC
OK
Dip-Switch do selekcji funkcji
Trymer regulacji Siły
Trymer regulacji Czasu Pracy TL
Trymer regulacji Czasu Przerwy TP
Tabliczka zaciskowa do anteny i 2° kanał
Łącze na kartę RADIO
Dioda sygnalizacji stanu wejść
Tabliczka zaciskowa Wejść / Wyjść sygnałów
Przekaźnik Wspólny
Tabliczka zaciskowa zasilania/ lampy sygnalizacyjnej
Łącze pierwszorzędne transformatora
Bezpiecznik topikowy linii
Łącze wyjścia Światełka grzecznościowego OTTO)
Wyjście zasilania silnika
Łącze kondensatora
Przekaźnik Ruszania
Triac
“
Światełka Grzecznościowego” (tylko w OTTO)
Triac “Zamyka
”
Triac “Otwiera
”
Łącze drugorzędne transformatora
Wejście wyłącznika krańcowego FCA / FCC
Bezpiecznik topikowy niskiego napięcia (500mA)
Łącze karty PIU
Dioda OK
Mikroprocesor
A
B
C
D
E
F
G
H
I
J
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
Kod Produktu* Kod Centrali Sterowniczej* Funkcja Dodatkowa
ROBO
RO1000
RO1020
ROA3 Trymer regulacji Siły
RO1010 ROA4 Przekaźnik Ruszania
THOR
TH1551 THA5 Trymer regulacji Siły
TH2251 THA6 Przekaźnik Ruszania
OTTO OT21 OTA1
Wyjście Światełka Grzecznościowego
* = dodać do kodu V1 do wersj 120 V 50/60 Hz
