2.1) Urządzenie typowe

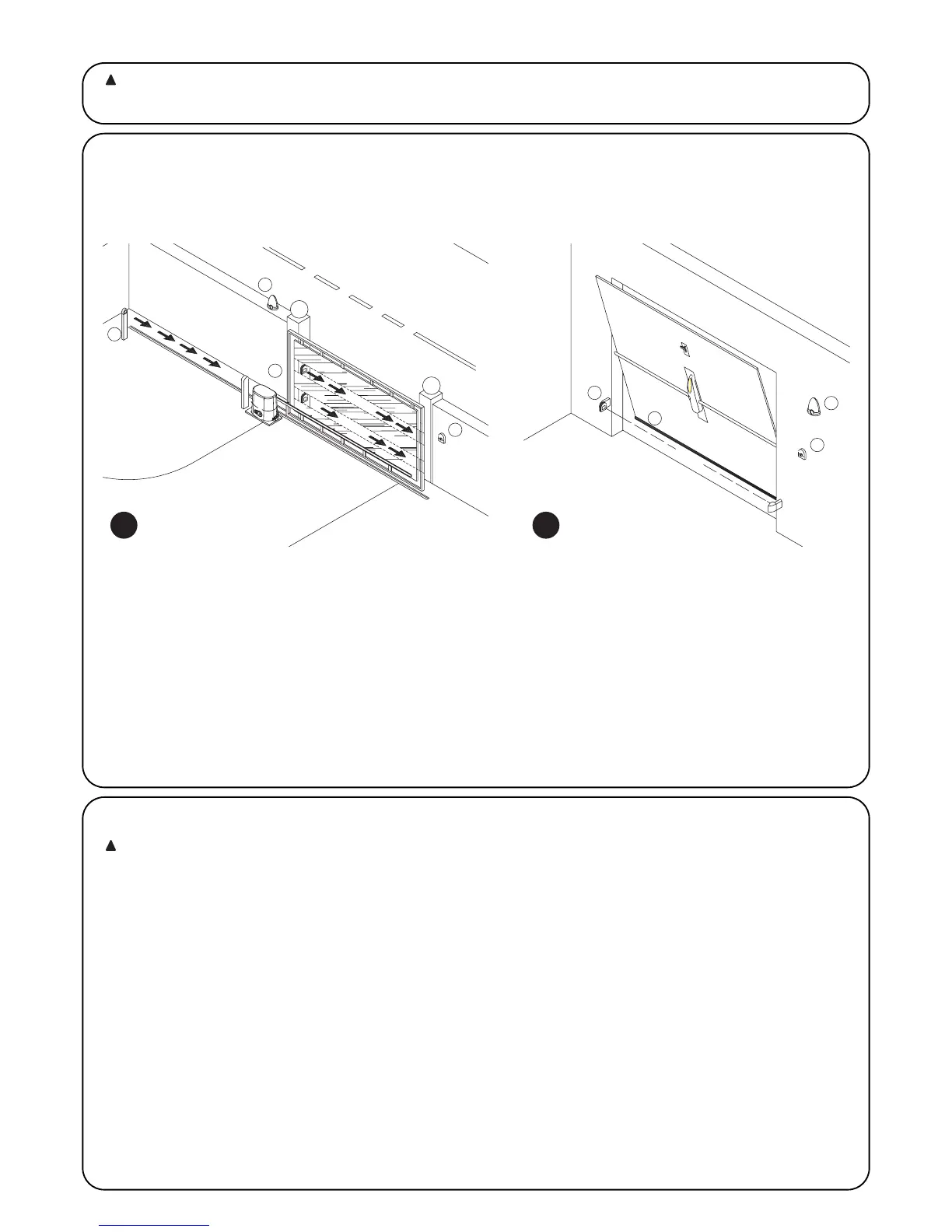

Mając na celu wyjaśnienie niektórych aspektów urządzenia automatyzacji do bram i drzwi przedstawiamy poniżej urządzenie typowe:
ROBO - THOR OTTO
1) Para fotokomórek “Foto”
2) Lampa Sygnalizacyjna
3) Selektor kluczowy
4) Brzeg pneumatyczny
5) Para fotokomórek “Foto 2”
W szczególności przypominamy, że:
• Wszystkie fotokomórki wyprodukowane przez NICE posiadają system SYNCHRONIZACJI, który służy do eliminacji problemu
interferencji pomiędzy dwoma parami fotokomórek (szczegółowe informacje zawarte są w instrukcjach fotokomórek).
• Para fotokomórek “Foto” podczas otwierania nie powoduje żadnego efektu ale powoduje inwersje podczas zamykania.
• Para fotokomórek “Foto 2” podczas zamykania nie powoduje żadnego efektu ale powoduje inwersję podczas otwierania.
2.2) Połączenia elektryczne
Mając na celu zagwarantowanie bezpieczeństwa
operatorowi i zabezpieczenie przed wyrządzeniem szkód w
elementach urządzenia, podczas wykonywania połączeń lub
zakładania poszczególnych kart centrala musi być wyłączona.
• Zasilanie podłączyć do centrali przewodem 3 x 1,5mm
2
. Gdy
odległość między centralą a uziemieniem przekracza 30 m
należy wykonać dodatkowe uziemienie obok centrali.
•
Do połączeń części z niskim napięciem bezpieczeństwa należy
stosować przewody o przekrojem minimalnym 0,25mm
2
• Gdy odległość przekracza 30m należy zastosować przewody
opancerzone, oplot uziemienia po stronie centrali.
• Nie wykonywać połączeń przewodów w skrzyniach
podziemnych, nawet gdy są zupełnie wodoszczelne.
• Wejścia typu NC (Zwykle Zamknięty), gdy nie są używane,
należy je połączyć szeregowo ze “Wspólnym 24 V” (z
wyjątkiem wejść fotokomórek w przypadku gdy jest
podłączona funkcja fototestu - dokładniejsze informacje
umieszczone są w paragrafie Fototest
• Gdy do tego samego wejścia należy więcej kontaktów NC
(zwykle zamknięte) muszą być ustawione SZEREGOWO
względem siebie.
• Wejścia kontaktów typu Zwykle Otwarte (NA) gdy nie są
używane muszą pozostać wolne.
• Gdy do tego samego wejścia należy więcej kontaktów Zwykle
Otwarte (NA) należy ustawić je równolegle względem siebie.
• Używane przełączniki muszą być typu mechanicznego, bez
napięcia, nie dozwolone są połączenia typów "PNP", "NPN",
"Open Collector" itd.
