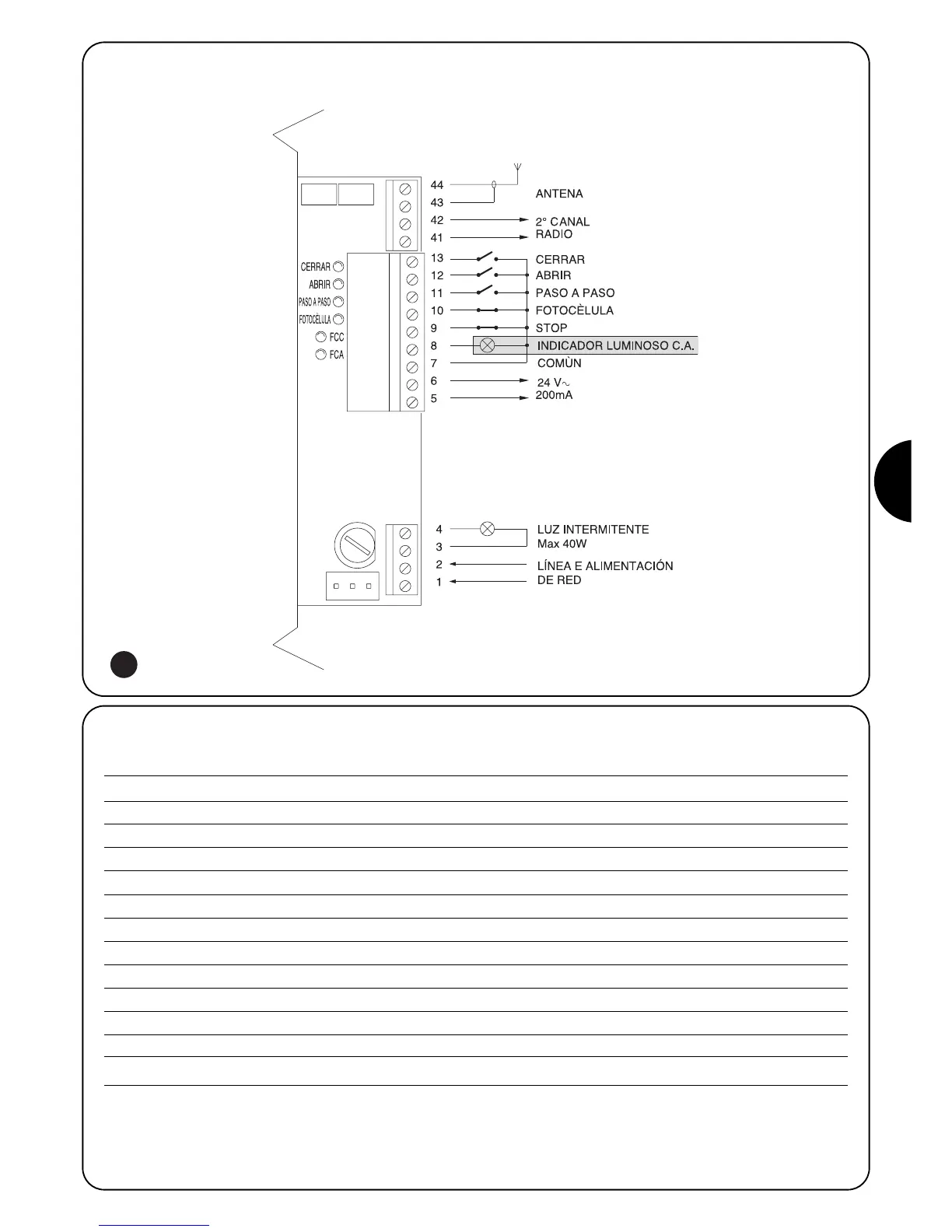

2.2.2) Descripción de las conexiones
Damos una descripción breve de las posibles conexiones de la central hacia el exterior.
Bornes Funciones Descripción
1-2 : Alimentación = Línea de alimentación de red
3-4 : Luz intermitente = Salida para la conexión de la luz intermitente con tensión de red (máx. 40W)
5-6 : 24 Vca = Alimentación de los equipos auxiliares 24 Vca (Fotocélula, Radio, etc.) Máx 200mA
7 : Común = Común para todas las entradas
8:
Indicador luminoso C.A
= Indicador luminoso cancela abierta 24 Vca máx. 2W (no instalado en la versión OTTO)
9 : Stop = Entrada con función de parada de la maniobra e inversión breve del movimiento
10 : Fotocélula = Entrada para los dispositivos de seguridad (Fotocélulas, bordes neumáticos)
11 : Paso a Paso (PP) = Entrada para el funcionamiento cíclico ("Abrir" - "Stop" - "Cerrar" - "Stop")
12 : Abrir = Entrada para el movimiento de apertura
13 : Cerrar = Entrada para el movimiento de cierre
41-42 : 2° Canal Radio = Salida del posible segundo canal del radiorreceptor
43-44 : Antena = Entrada para la antena del radiorreceptor
