1) Beschreibung des Produktes:
Mit dieser Steuerung für die Automatisierung von Toren und Türen
können die Toröffner ROBO, OTTO, THOR in einphasigem
Wechselstrom betrieben werden.
Je nach zu steuerndem Toröffner weist die Steuerung Varianten auf,
zum Beispiel: “Krafteinstellung”, “Kontrolllampe Tor Geöffnet” und
“Zusätzliche Beleuchtung”.
Weiterhin sind verschiedene Funktionen vorhanden, die über “Dip-
Switch” (Mini-Wählschalter) auswählbar sind, und Einstellungen, die
durch Trimmer erfolgen.
An der Steuerung, neben den Eingängen, befinden sich Leds, die
ihren Zustand anzeigen; eine zuzügliche Led in der Nähe des
Mikroprozessors meldet den korrekten Betrieb der internen Logik.

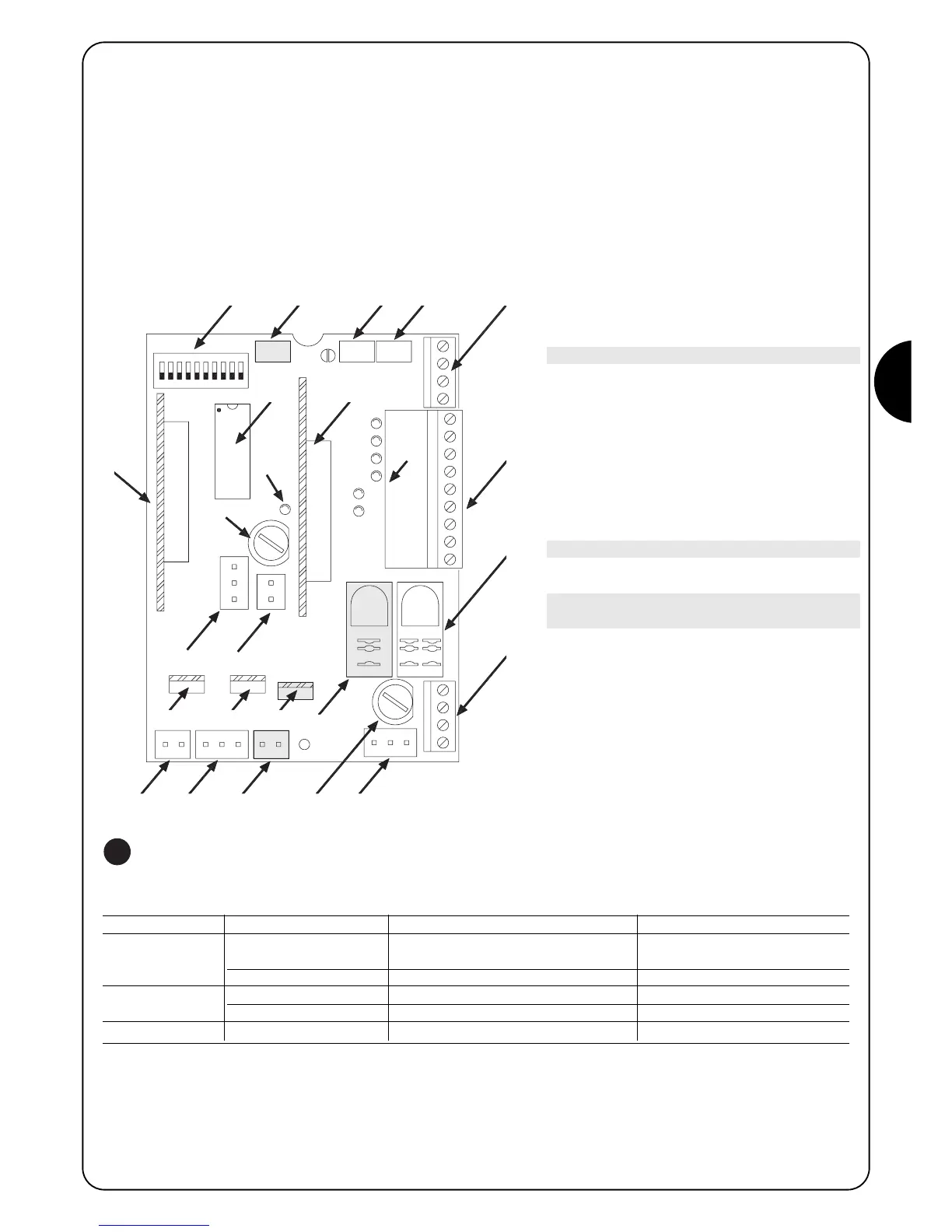

Damit die Teile leichter erkennbar sind, werden in Abb.1 die
wichtigsten Komponenten gezeigt .
LMNOP
J
QRST
VU
I
X
W
Y
H
G
FZ
EDCBA
CH
P. P.
AP
FOTO
FCA
FCC
OK
Dip-Switch für die Auswahl der Funktionen
Trimmer für Krafteinstellung
Trimmer (TL) für Einstellung der Arbeitszeit
Trimmer (TP) für Einstellung der Pausenzeit
Klemmenbrett für Antenne und 2. Kanal
Steckanschluss für RADIO-Karte
Led für die Anzeige des Zustandes der Eingänge
Klemmenbrett Steuereingänge / - ausgänge
“Gemeines” Relais
Klemmenbrett Stromversorgung / Blinkleuchte
Verbinder für Primärtransformator
Liniensicherung (5A)
“Verbinder” für Ausgang Zusätzliche Beleuchtung (nur für OTTO)
Ausgang Motorversorgung
Steckanschluss Kondensator
Spitzenstromrelais
Triac Zusätzliche Beleuchtung (nur für OTTO)
Triac “Schließt”
Triac “Öffnet”
Verbinder für Sekundärtransformator
Eingang Endschalter FCA / FCC
Niederspannungssicherung (500mA)
Steckanschluss PIU-Karte
OK-Led
Mikroprozessor
A
B
C
D
E
F
G
H
I
J
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
Produkt-Code* Code der Steuerung* Zusatzfunktion
ROBO
RO1000
RO1020
ROA3 Trimmer Krafteinstellung
RO1010 ROA4 Spitzenstromrelais
THOR
TH1551 THA5 Trimmer Krafteinstellung
TH2251 THA6 Spitzenstromrelais
OTTO OT21 OTA1 Ausgang Zusätzliche Beleuchtung
*
= für die 120 V 50/60 Hz Version dem Code V hinzufügen.
