2.2.3) Photo-test
La fonction “Photo-test” augmente la fiabilité des dispositifs de sécurité
elle permet d’atteindre la “catégorie 2” selon la norme UNI EN 954-1 (éd.
12/1998) en ce qui concerne l’ensemble armoire de commande et
photocellules de sécurité.
À chaque fois qu’une manœuvre est commandée, tous les dispositifs
de sécurité impliqués sont contrôlés et la manœuvre commence
uniquement si le test est positif. Si par contre le test n’est pas positif
(photocellule éblouie par le soleil, câbles en court-circuit, etc.)
l’anomalie est identifiée et la manœuvre n’est pas exécutée.
Tout cela est possible:
• En utilisant la carte additionnelle “PIU”.
• En positionnant le “Dip-Switch 10 sur ON
•

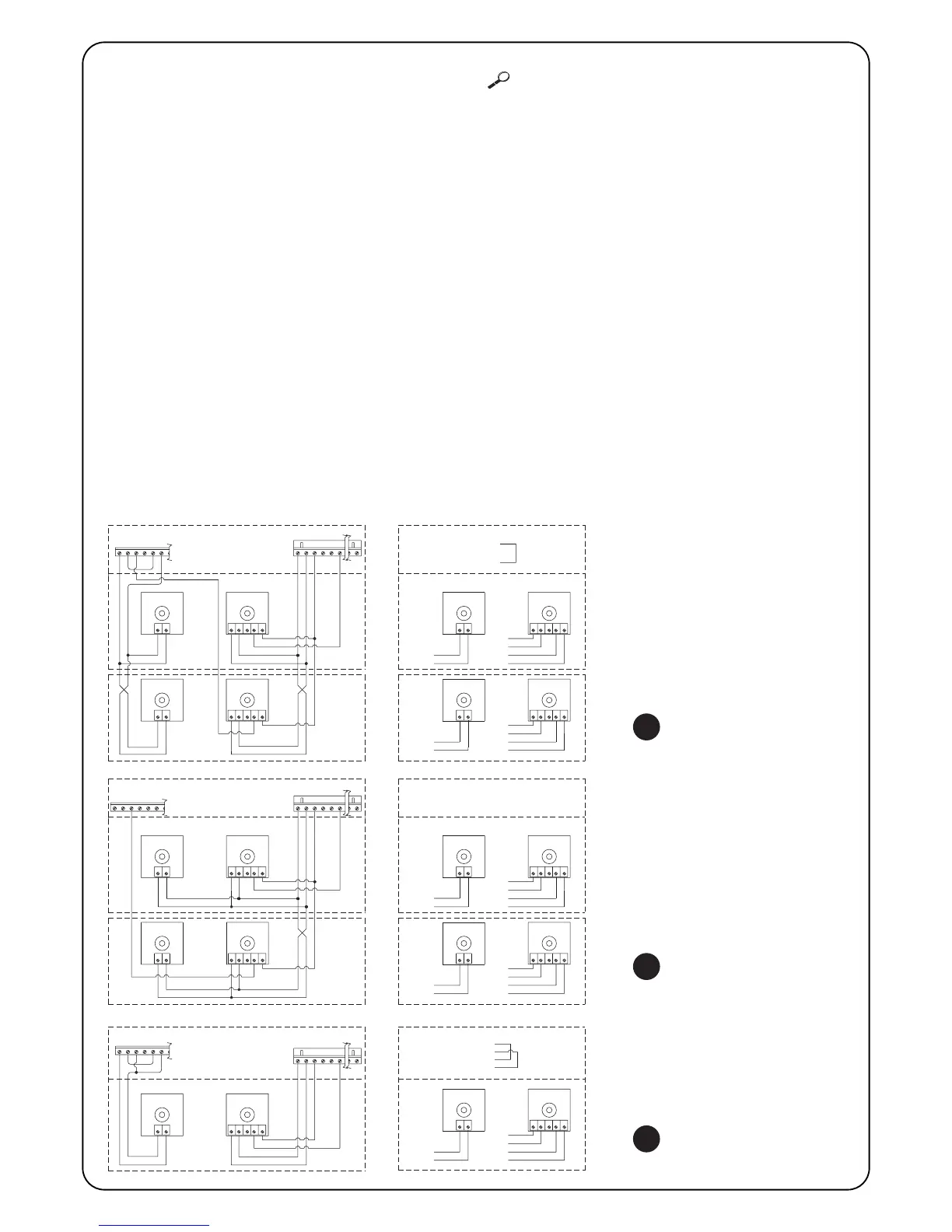

En réalisant une configuration particulière dans les connexions des
dispositifs de sécurité comme dans la fig. 4a qui prévoit de
connecter l’alimentation des émetteurs des photocellules pas
directement de la sortie des services, mais en interrompant cette
alimentation en passant par les bornes 7 et 8 de la carte “PIU”. Le
courant maximum utilisable sur la sortie “Photo-test” de la carte
“PIU” est de 100 mA (2 paires de photocellules Nice)
• En alimentant les récepteurs directement de la sortie services de
l’armoire de commande (bornes 5-6).
Si dans un second temps on ne désire plus utiliser la fonction
de “Photo-test”, il faudra abaisser le “Dip-Switch” 10 et modifier la
configuration des connexions comme l’indique la
fig.4b.
Le test des photocellules s’effectue de la façon suivante: quand un
mouvement est demandé, on contrôle en premier lieu que tous les
récepteurs concernés par le mouvement l’autorisent, puis on coupe
l’alimentation des émetteurs et on vérifie que tous les récepteurs
signalent le fait en niant l’autorisation au mouvement; on rétablit enfin
l'alimentation des émetteurs et on vérifie de nouveau l’autorisation
au mouvement de la part de tous les récepteurs. Ce n’est que si
toute cette séquence donne un résultat positif que la manœuvre
démarrera.
En outre, il est toujours bon d’activer le synchronisme en coupant
sur les émetteurs, les shunts prévus à cet effet; c’est l’unique
méthode pour garantir que deux paires de photocellules n’interfèrent
pas entre elles. Vérifier sur le manuel des photocellules les
instructions pour le fonctionnement “synchronisé”.
Si une entrée soumise à
“Photo-test”
n’est pas utilisée (Exemple
Photo2) et qu’on désire quand même la fonction “Photo-test” il faut
shunter l’entrée non utilisée comme l’indique la fig.4c.
