42

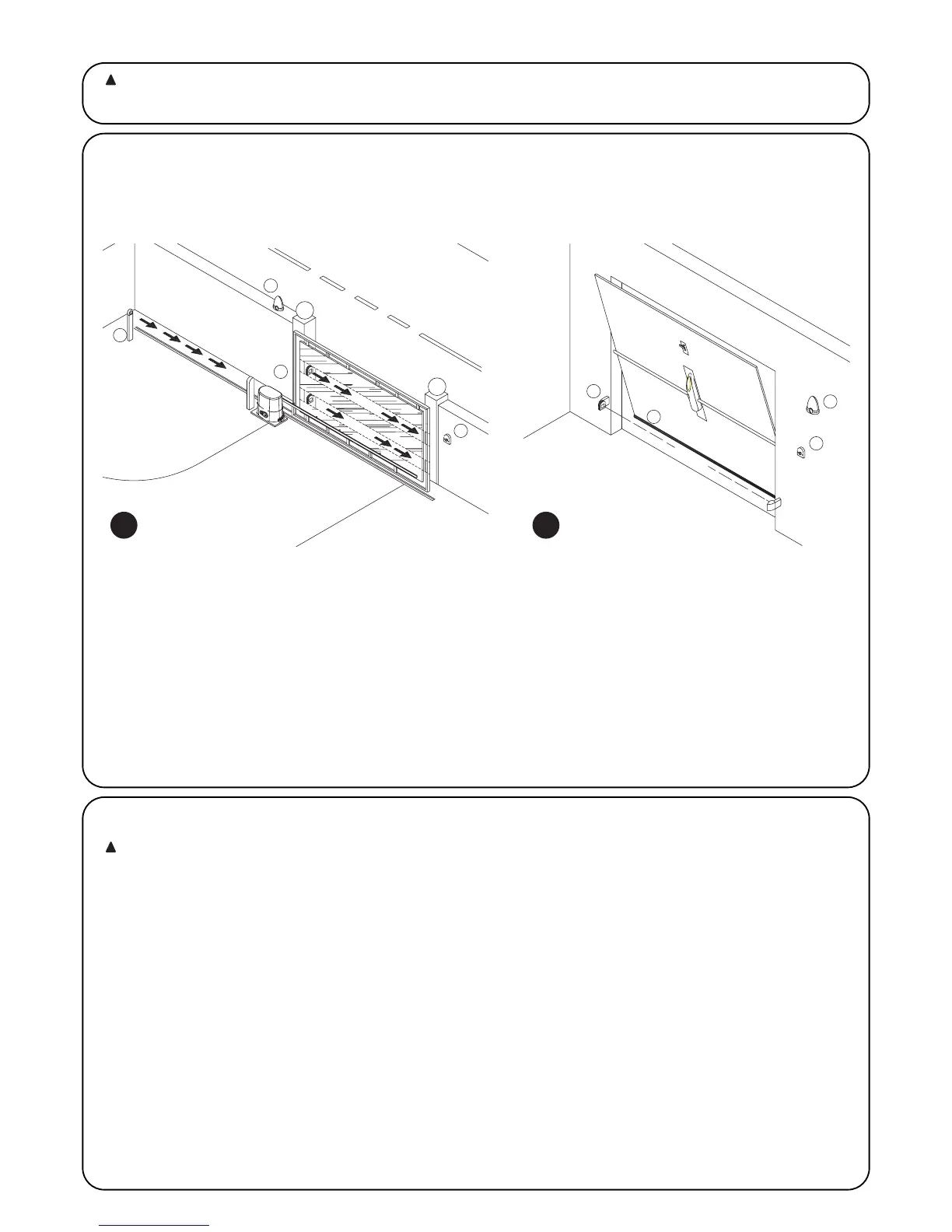

2.1) Typische Anlage
Wir geben hier ein typisches Beispiel, mit dem wir einige Ausdrücke und Aspekte klären wollen.
ROBO / THOR OTTO
1) Photozellenpaar “Photo”
2) Blinkleuchte
3) Schlüsseltaster
4) Sicherheitsleiste
5) Photozellenpaar “Photo 2”
Insbesondere erinnern wir daran, dass:
• alle von NICE hergestellten Photozellen über das Synchro-System verfügen, mit dem Probleme wie Interferenzen zwischen zwei
Photozellenpaaren beseitigt werden (für weitere Details siehe Anweisungen der Photozellen)
• das Photozellenpaar “Photo” in Öffnung keine Wirkung hat, wogegen es in Schließung eine Umkehrung verursacht.
• das Photozellenpaar “Photo2” in Schließung keine Wirkung hat, wogegen es in Öffnung eine Umkehrung verursacht.
Wir erinnern daran, dass automatische Tür- und
Toranlagen nur von technisch qualifiziertem Personal
unter voller Einhaltung der gesetzlichen Vorschriften
installiert werden dürfen. Die Anweisungen im Heft
“Hinweise für den Installateur” genau befolgen.
2.2) Elektrische Anschlüsse
Damit die Sicherheit des Bedieners gewährleistet wird
und Schäden an den Komponenten vermieden werden,
darf die Steuerung nicht gespeist sein, wenn die
Anschlüsse durchgeführt oder die verschiedenen Karten
eingeschaltet werden.
• Die Steuerung über ein Kabel mit Querschnitt 3 x 1,5mm
2
versorgen; ist der Abstand zwischen Steuerung und Erdschluss
länger als 30m, muss ein Erdleiter in der Nähe der Steuerung
vorgesehen werden.
• Für die Anschlüsse des Teils in Niedrigstspannung, Leiter mit
einem Mindestquerschnitt von 0,25mm
2
verwenden.
• Im Falle einer Länge über 30m abgeschirmte Kabel verwenden
und das Geflecht nur auf der Seite der Steuerung erden.
• Anschlüsse an Kabeln, die sich in unterirdischen Gehäusen
befinden, sind zu vermeiden, auch wenn das Gehäuse
vollkommen dicht ist.
• NC-Eingänge (gewöhnlich geschlossene Eingänge), falls nicht
benützt, sind mit dem “Gemeinen 24 V” zu überbrücken (außer
die Eingänge der Photozellen, falls die Funktion Photozellentest
eingeschaltet ist – für weitere Erläuterungen siehe Abschnitt
Photozellentest).
• Falls mehrere NC-Kontakte für den gleichen Eingang vorhanden
sind, müssen sie untereinander Seriengeschaltet werden.
• NA-Eingänge (gewöhnlich geöffnete Eingänge), falls nicht
benützt, sind frei zu lassen.
• Falls für den gleichen Eingang mehrere NA-Kontakte vorhanden
sind, müssen sie untereinander Parallelgeschaltet werden.
• Die Kontakte müssen unbedingt mechanische Kontakte und frei
von jedem Potential sein; stufenweise Anschlüsse wie “PNP",
"NPN" , "Open Collector" usw. sind unzulässig.
