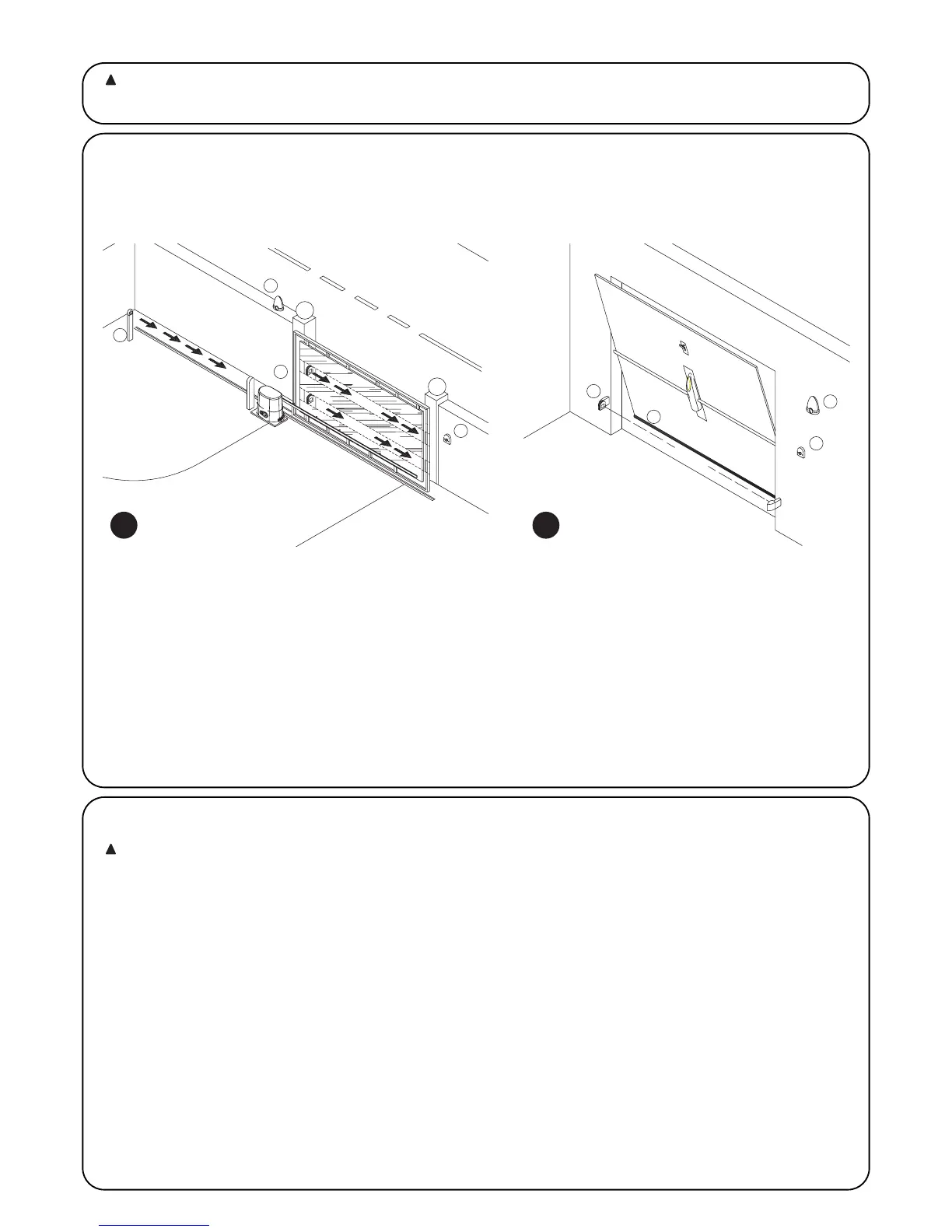

2.1) Installation typique
Pour préciser certains termes et certains aspects d’un automatisme pour portes ou portails, nous donnons ci-après un exemple typique.
ROBO / THOR OTTO
1) Paire de photocellules “Photo”
2) Clignotant
3) Sélecteur à clé
4) Barre palpeuse
5) Paire de photocellules “Photo 2”
En particulier, nous rappelons que:
• Toutes les photocellules produites par Nice disposent du système de synchronisme qui permet d’éliminer le problème de
l’interférence entre deux paires de photocellules (pour plus de détails, voir les instructions des photocellules)
• La paire de photocellules “Photo” n’a pas d’effet en ouverture tandis qu’elle provoque une inversion durant la fermeture.
• La paire de photocellules “Photo2” n’a pas d’effet en fermeture tandis qu’elle provoque une inversion durant l’ouverture.
Nous rappelons que les automatismes de portails et portes
automatiques doivent être installés exclusivement par du
personnel technique qualifié et dans le plein respect des
normes légales. Suivre attentivement les recommandations du
fascicule : “Recommandations pour l’installateur”.
2.2) Connexions électriques
Pour garantir la sécurité de l’opérateur et pour éviter
d’endommager les composants, quand on effectue les
connexions électriques ou qu’on branche les différentes
cartes: l’armoire de commande doit absolument être
éteinte.
• Alimenter l’armoire de commande avec un câble de 3 x 1,5mm
2
,
si la distance entre l’armoire et la connexion à l’installation de
mise à la terre dépasse 30m, il faut prévoir une prise de terre à
proximité de l’armoire de commande.
• Pour les connexions de la partie à très basse tension de sécurité,
utiliser des câbles d’une section minimum de 0,25mm
2
.
• Utiliser des câbles blindés si la longueur dépasse 30m en
mettant le blindage à la terre seulement du côté de l’armoire.
• Éviter d’effectuer des connexions de câbles dans des boîtiers
enterrés même s’ils sont complètement étanches.
• Les entrées des contacts de type Normalement Fermé (NC), si
elles ne sont pas utilisées, doivent être shuntés avec “commun
24V” (à l’exclusion des entrées des photocellules si la fonction
de “photo-test” est insérée) pour plus de précisions voir
paragraphe Photo-test.
• S’il y a plusieurs contacts NC (Normalement Fermé) pour la
même entrée, il faut les connecter en SÉRIE.
• Les entrées des contacts de type Normalement Ouvert (NA),
quand elles ne sont pas utilisées, doivent être laissées libres.
• S’il y a plusieurs contacts NA (Normalement Ouvert) pour la
même entrée, il faut les connecter en parallèle.
• Les contacts doivent absolument être de type mécanique et
libres de toute puissance. Les connexions à étages type "PNP",
"NPN", "Open Collector", etc., ne sont pas admises.
