12 – Italiano
IT

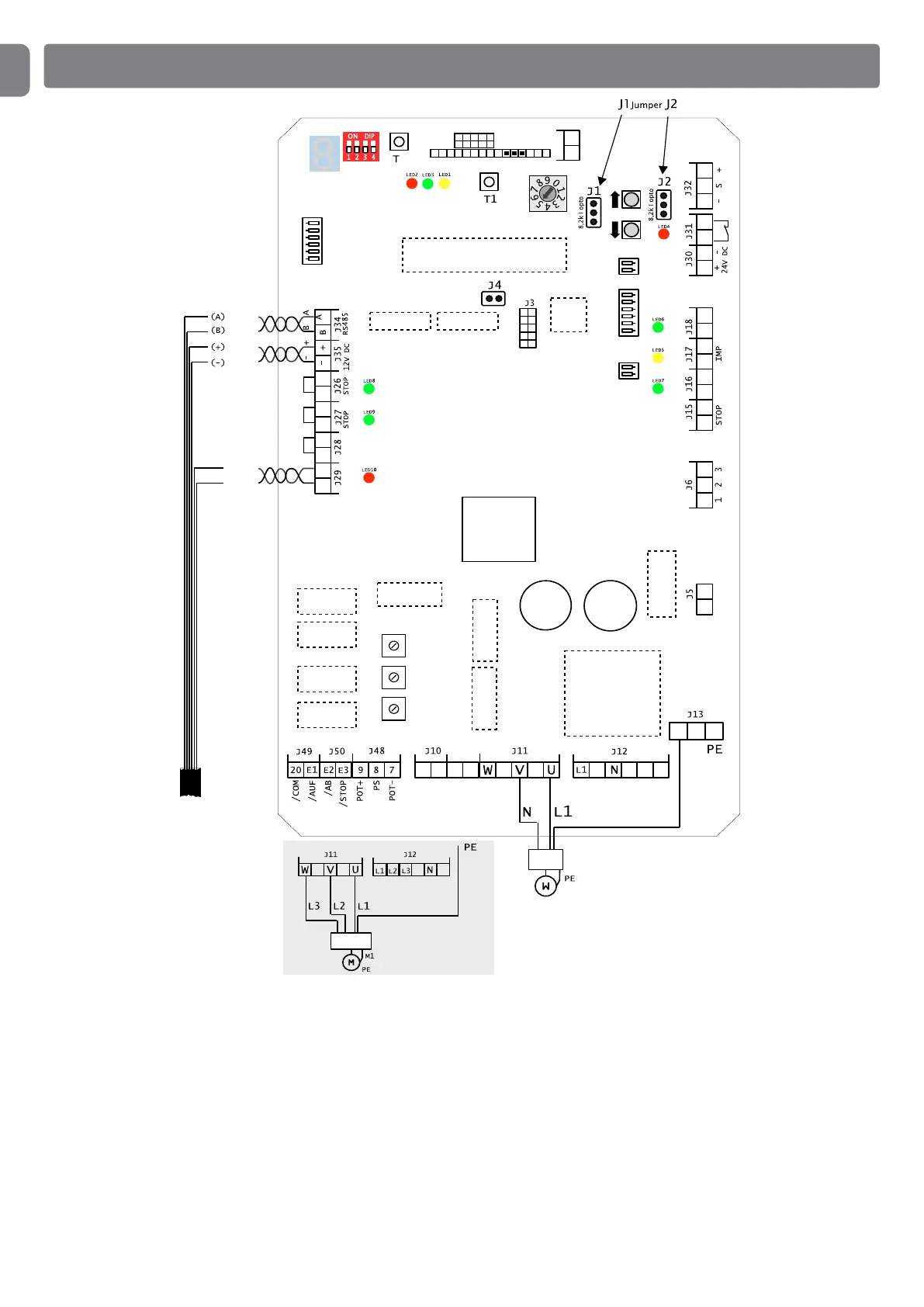

SCHEMA ELETTRICO UST1-FU
Bianco
INV.
PROCESSORE
X5
X6
X4
X10
X9
X3
X10
X1
X2
X11
X7
X8
2
RADIO
ANTENNA
J36
J37
J38
FRENO
APRI
CHIUDI
Relè 1
RELÈ
Relè 9
Relè 10
Relè 11
Relè 8
Relè 7
Relè 5
Relè 6
Potenziometro 1
Potenziometro 3
Potenziometro 2
TRASFORMATORE
Marrone
*Grigio
Verde
Rosa
Giallo
Grigio
*Verde
* In caso di cavi
separati, per azionamenti
con finecorsa elettronico.
Collegamento INVERTER
monofase
Collegamento
INVERTER trifase
CHIUDI
compl. APERTO
CHIUDI
Interr.
termico
Finecorsa
prelim.
APERTO
CHIUSO
Bordo sensibile
inferiore
INV.
INV.
INV.
INV.
INVERTER
LEGENDA
J1 cavallotto 8,2 kΩ I Opto
J2 cavallotto 8,2 kΩ I Opto
J3 innesto per moduli a spina (a 10 poli)
J4 attivazione test mecc. interruttori DW (pos. inferiore porta)
J6 contatto di scambio a potenziale zero (freno)
J11 motore
J15 tasto STOP (contatto di apertura)
J16 tasto APERTURA (contatto di chiusura)
J17 tasto impulso (contatto di chiusura)
J18 tasto CHIUSURA (contatto di chiusura)
J26 necorsa CHIUSURA (contatto di apertura)
J27 necorsa APERTURA (contatto di apertura)
J28
necorsa supplementare CHIUSURA (necorsa preliminare
)
J29 circuito di sicurezza (contatto di apertura)
J31 passaggio barriera fotoelettrica (contatto di apertura)
J32 sistema di sicurezza bordo di chiusura
J38 innesto per radioricevitore - Nice OXI
X1 morsetto a innesto rete
X2 morsetto a innesto motore
X3 morsetto a innesto contatto di scambio a potenziale zero
X4 morsetto a innesto apparecchi di comando
X5 morsetto a innesto barriera fotoelettrica passaggio
X6 morsetto a innesto barra bordo inferiore
X7 morsetto a innesto necorsa
X8 innesto per relè freno
X9 innesto per interruttore a chiave
X10 innesto per interruttore triplo
X11 morsetto a innesto convertitore di frequenza
X12 collegamento LED di servizio
