12 – English
EN

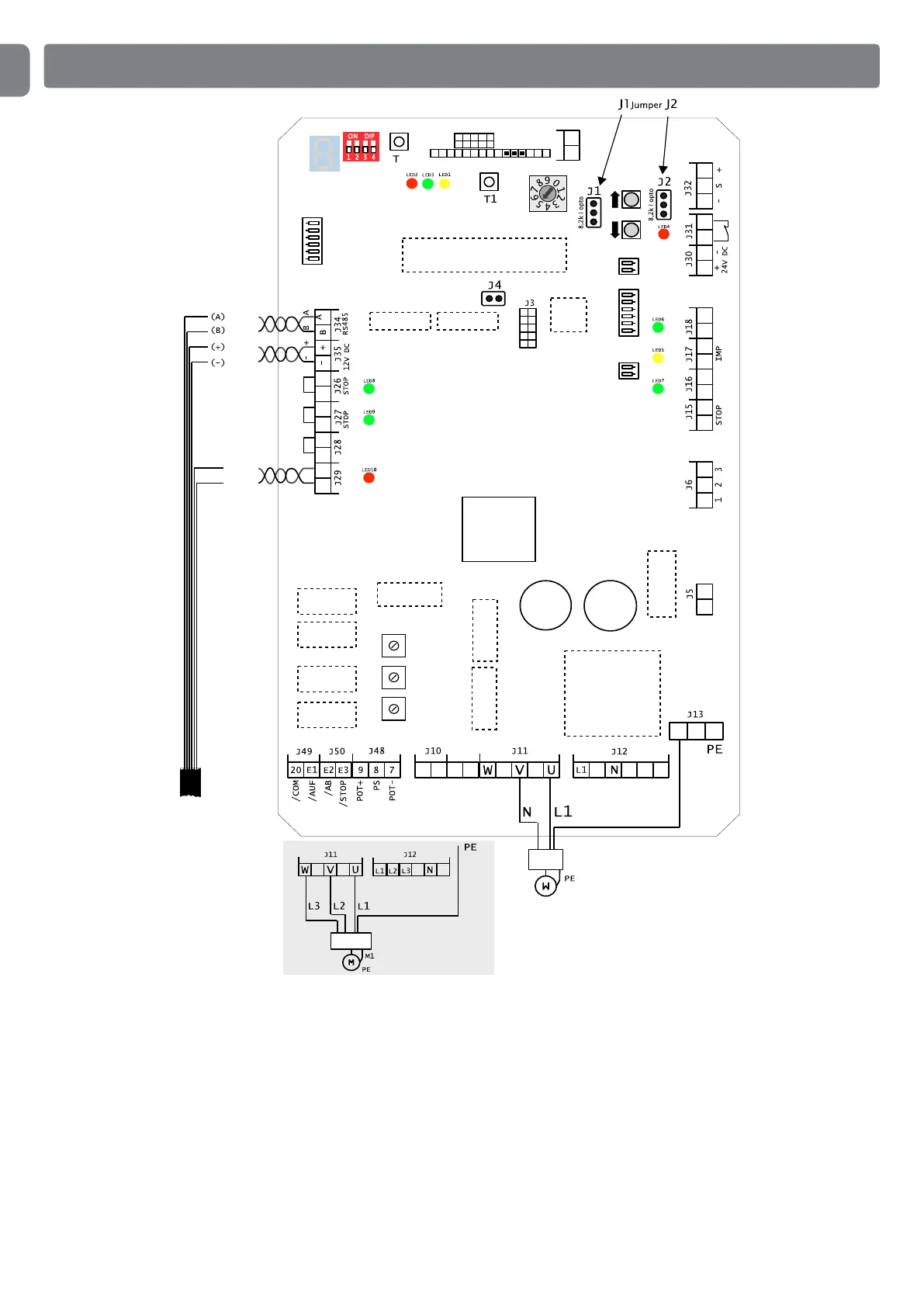

UST1-FU WIRING DIAGRAM
White
INV.
PROCESSOR
X5
X6
X4
X10
X9
X3
X10
X1
X2
X11
X7
X8
2
RADIO
ANTENNA
J36
J37
J38
BRAKE
OPEN
CLOSED
Relay 1
RELAY
Relay 9
Relay 10
Relay 11
Relay 8
Relay 7
Relay 5
Relay 6
Potentiometer 1
Potentiometer 3
Potentiometer 2
TRANSFORMER
Brown
*Grey
Green
Pink
Yellow
Grey
*Green
* In caso di cavi
separati, per azionamenti
con finecorsa elettronico.
Single-phase INVERTER
connection
Three-phase
INVERTER
connection
CHIUDI
compl. APERTO
CHIUDI
Interr.
termico
Finecorsa
prelim.
OPEN
CLOSED
Lower sensitive
edge
INV.
INV.
INV.
INV.
INVERTER
KEY
J1 U-bolt 8.2 kΩ I Opto
J2 U-bolt 8.2 kΩ I Opto
J3 coupling for plug modules (10-pole)
J4 DW switch mech. test enabling (lower door pos.)
J6 change-over contact with zero potential (brake)
J11 motor
J15 STOP button (opening contact)
J16 OPENING button (closing contact)
J17 impulse button (closing contact)
J18 CLOSING button (closing contact)
J26 CLOSING limit switch (opening contact)
J27 OPENING limit switch (opening contact)
J28
additional CLOSING limit switch (preliminary limit switch
)
J29 safety circuit (opening contact)
J31 photoelectric barrier passage (opening contact)
J32 closing edge safety system
J38 coupling for radio receiver - Nice OXI
X1 network coupling terminal
X2 motor coupling terminal
X3 coupling terminal for change-over contact with zero
potential
X4 coupling terminal of control devices
X5 coupling terminal of passage photoelectric barrier
X6 coupling terminal for lower edge bar
X7 coupling terminal of limit switch
X8 coupling for brake relay
X9 coupling for key switch
X10 coupling for triple switch
X11 coupling terminal for inverter
X12 connection of service LED
