13
I

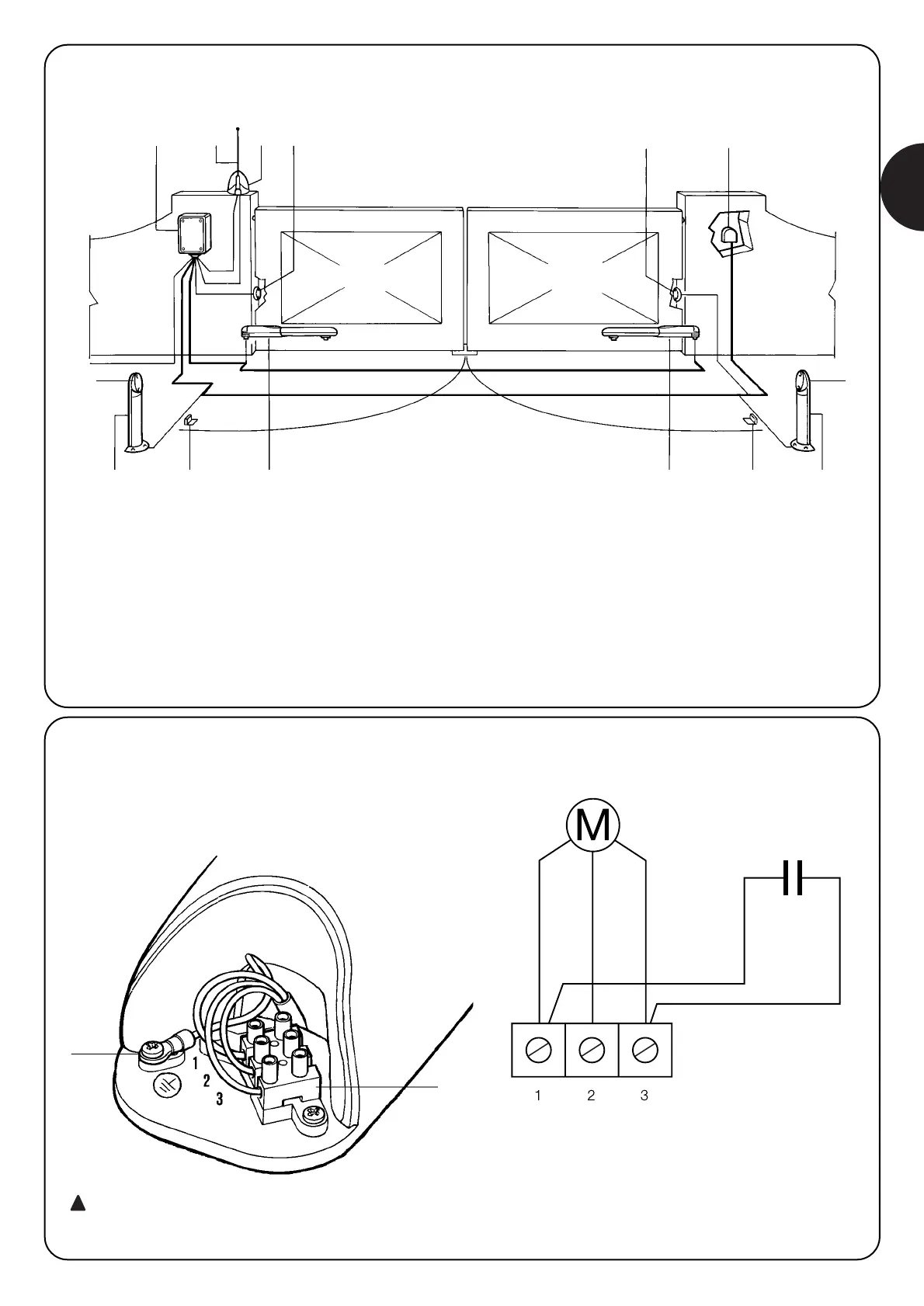

2.4) Impianto tipico
7
7
3
1
2
8
7
6
5
4
7
1
2
8
9
1 Colonnina per fotocellule
2 Coppia di arresti in apertura
3 Linea elettrica di alimentazione
4 Centrale di comando A400
5 Antenna
6 Lampeggiante
7 Fotocellula
8 Attuatore WINGO
9 Selettore a chiave o tastiera digitale
2.5) Collegamento al motoriduttore
Rispettando la numerazione della tabella effettuare i collegamenti alla
morsettiera (A) seguendo lo schema elettrico.
A
NERO
APRE COMUNE CHIUDE
5uF
BLU VERDE
BIANCO
BIANCO
B
Si ricorda di collegare sempre il cavo di terra (B) come
previsto dalle normative vigenti (EN 60204 - CEI 64-1, EN
60335)
