29
D

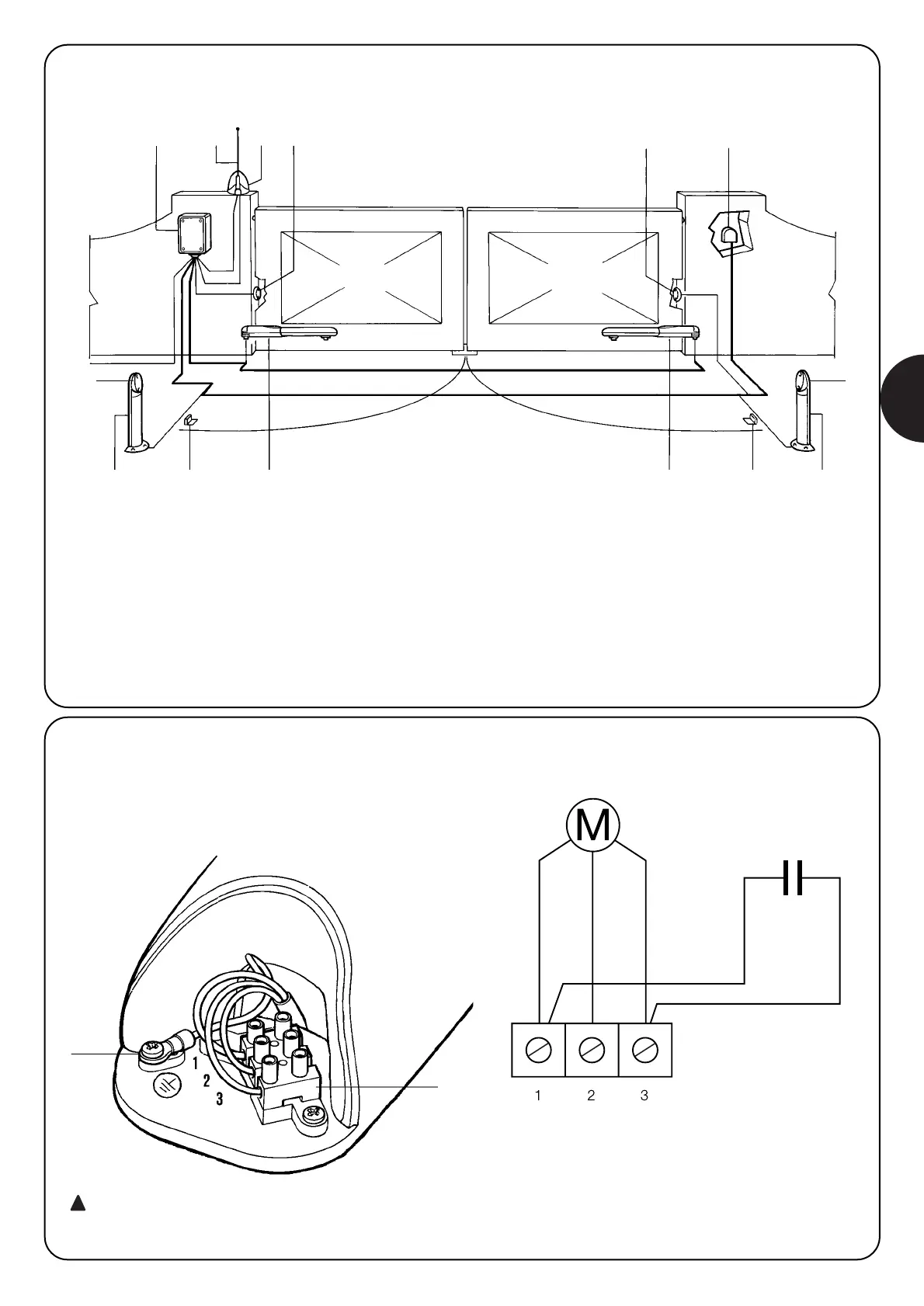

2.4) Typische Anlage
7
7
3
1
2
8
7
6
5
4
7
1
2
8
9
1 Standsäule für Photozellen
2 Paar Endanschläge in Öffnung
3 Netzstromlinie
4 Steuerung A400
5 Antenne
6 Blinkleuchte
7 Photozelle
8 Toröffner WINGO
9 Schlüsseltaster oder drahtloses digitales Codeschloss
2.5) Anschluss am Toröffner
Die Nummerierung in der Tabelle beachten und die Anschlüsse am
Klemmenbrett (A) nach dem Schaltplan ausführen.
A
SCHWARZ
ÖFFNET GEMEIN SCHLIEßT
5uF
BLAU GRÜN
WEIß
WEIß
B
Es wird daran erinnert, das Erdungskabel (B) immer wie
von den gültigen Normen (EN 60204 - CEI 64-1, EN 60335)
vorgesehem, zu verbinden
