36
2.3.2) Posicionamiento del estribo delantero
El estribo delantero (21) se debe colocar con el sujetador
correspondiente en la puerta, respetando la cota D (véase dibujo que
corresponde al párrafo 2.3 Sujeción);
antes de proceder con la sujeción definitiva:
1. controle que la línea de cierre del motorreductor sea
perfectamente horizontal (fig.4).
2. abra y cierre la puerta manualmente para controlar que el
movimiento sea regular.
3. extraiga el motorreductor y suelde el estribo delantero (21).
Sujeción trasera del motorreductor (fig.5)
Fije WINGO al estribo (22) con el tornillo (48), la arandela (55) y la
tuerca (51); enrosque completamente esta última y luego
desenrósquela alrededor de 1/10 de vuelta para permitir un cierto
juego entre las piezas.
Sujeción delantera del motorreductor (fig.6)
Introduzca la horquilla delantera de WINGO (18) en el estribo
delantero (21), bloqueándolo con el tornillo (47) y la arandela (54).

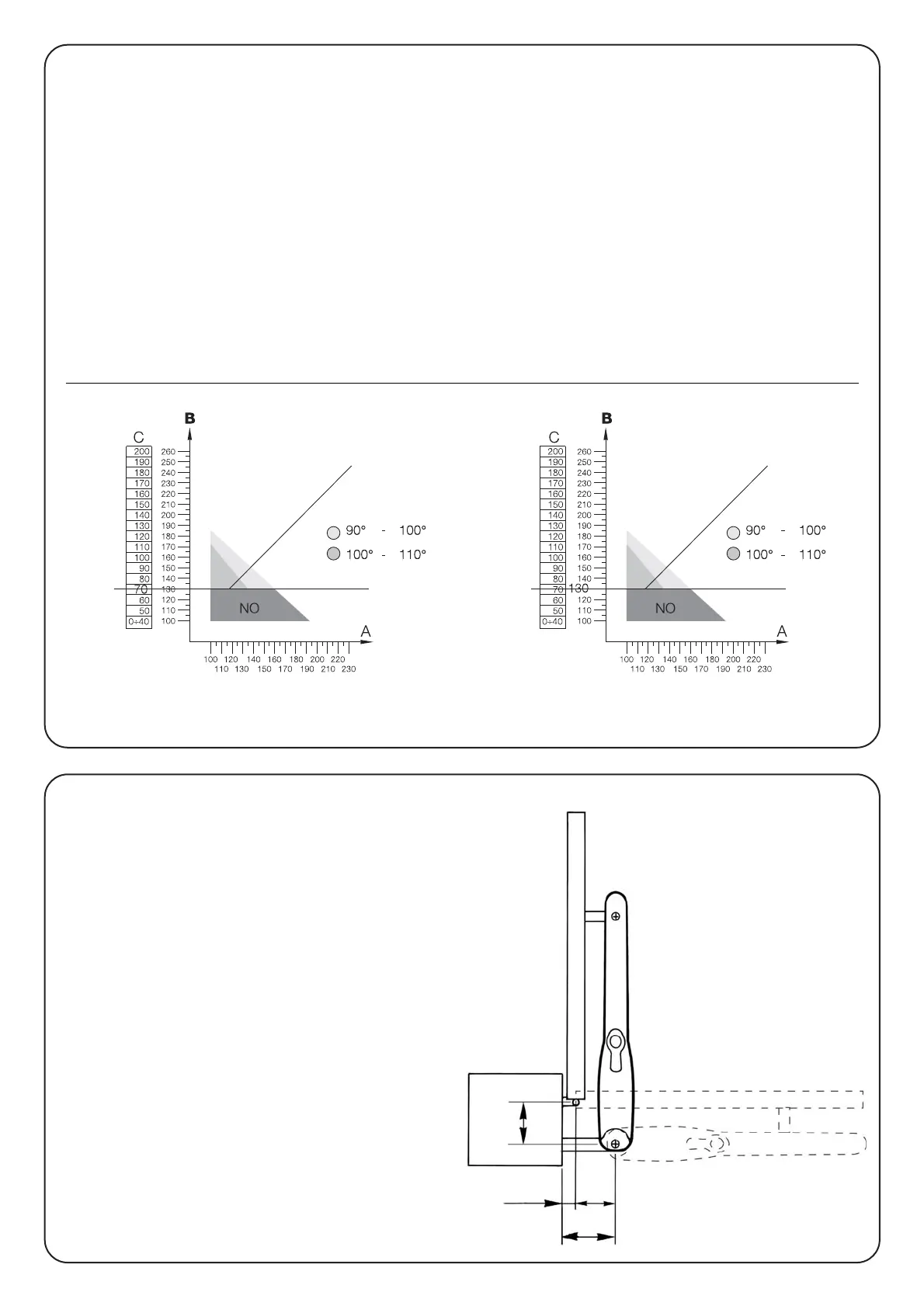

2.3.3) Apertura de la puerta hacia afuera
Para los valores E superiores a 140 mm, prolongue por su cuenta los
estribos.
A
B
E
C
línea de instalación aconsejada
Línea horizontal Línea horizontal
línea de instalación aconsejada
fig.8
fig.9
Ejemplo
