2.3.2) Ustawianie wspornika przedniego
Przy zachowaniu wartości D (patrz wartość podana w rozdziale
2.3 Mocowanie), wspornik przedni (21) musi być umocowany do
bramy w odpowiednim miejscu.
Przed przejściem do wykonana ostatecznego mocowania należy:
1. Sprawdzić czy motoreduktor na zamkniętym szkrzydle jest
dokładnie w poziomie (rys.4).
2. Otworzyć i zamknąć bramę ręcznie aby sprawdzić czy ruch
jest płynny.
3. Zdiąć motoreduktor i przyspawać wspornik przedni (21).
Mocowanie tylne motoreduktora (rys.5)
Šrubą (22) z podkładką (48) i nakrętką (55) przymocować WINGO
do wspornika (51); dokręcić nakrętkę do oporu, następnie
odkręcić ją na około 1/10 obrotu w celu stworzenia pewnego luzu
pomiędzy częściami.
Mocowanie przednie motoreduktora (rys.6)
Założyć widełki WINGO przednie (18) do wspornika przedniego
(21) blokując śrubą (47) i podkładką (54).

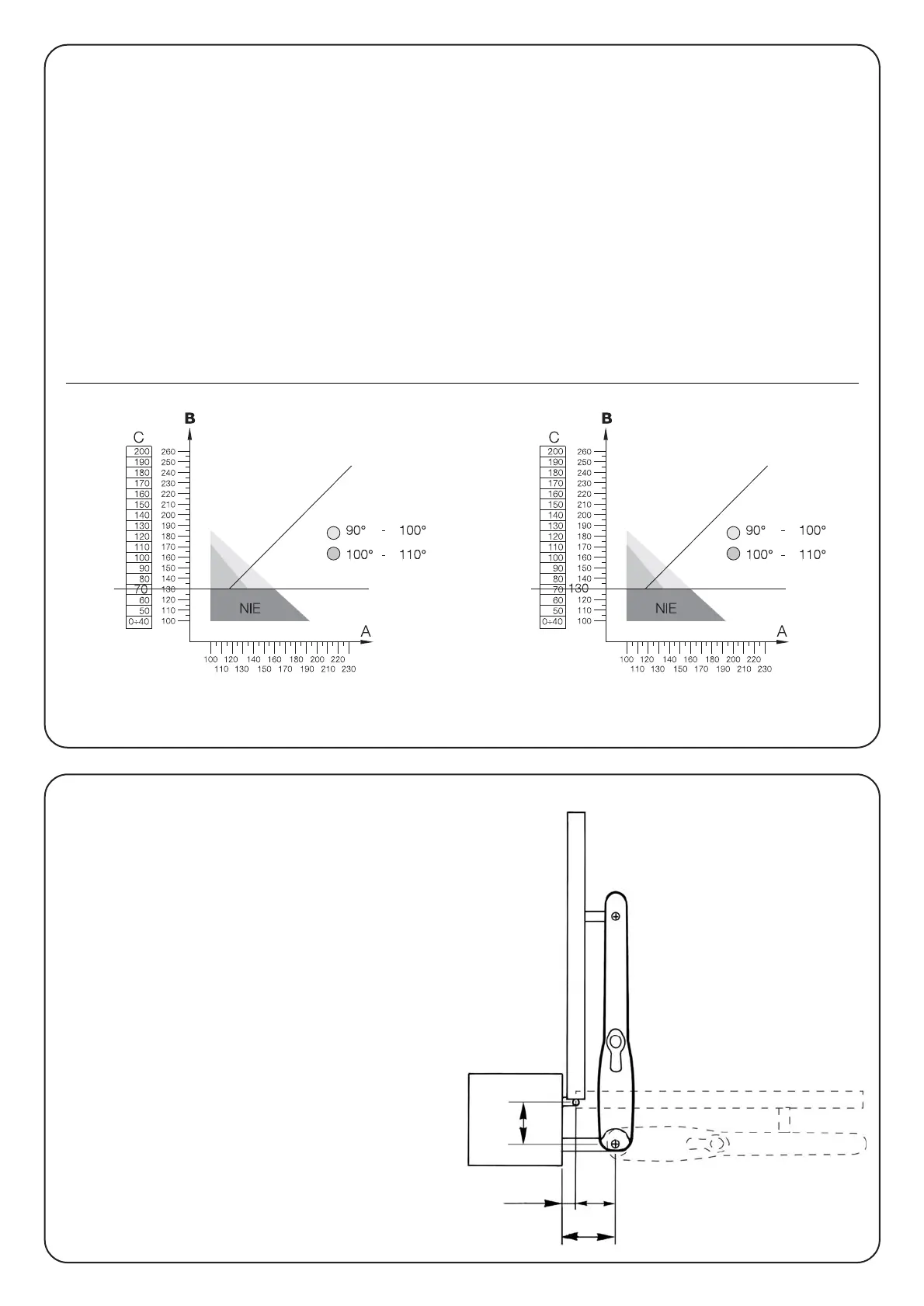

2.3.3) Otwieranie bramy na zewnątrz
Przy wartości E, większej niż 140 mm, należy wydłużyć wspornik.
A
B
E
C
Zalecana linia instalowania:
Linia pozioma Linia pozioma
Zalecana linia instalowania:
rys.8
Przykład
