FRANÇAIS INSTRUCTIONS D’UTILISATION
6 SC351 - 9099867000
2
10
6
3
26
27
22
13
17
14
21
24
25
23
12
16
20
19
18
8
7
9
4
5
1
28
11
15
P100404

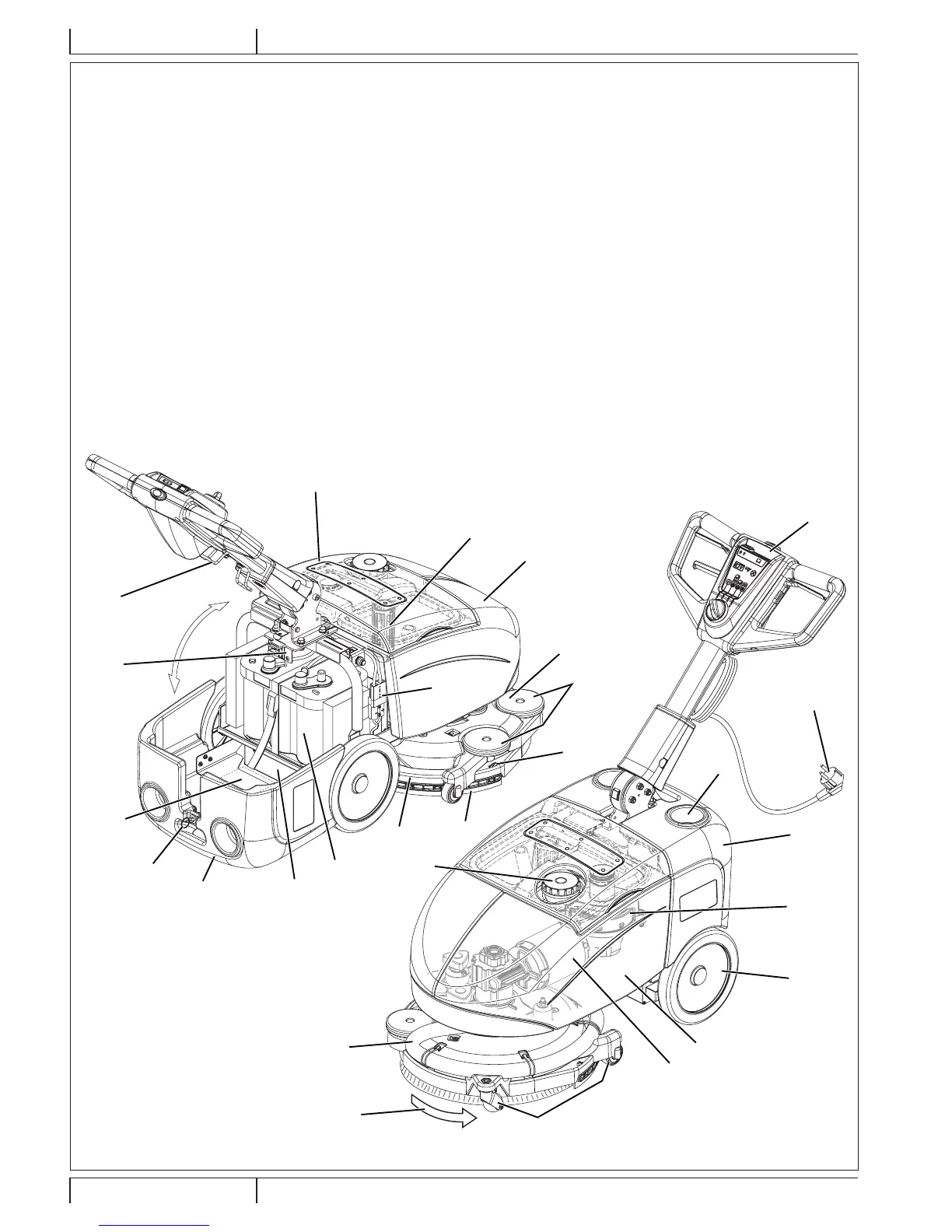

DESCRIPTION DE LA MACHINE
STRUCTURE DE LA MACHINE
1. Plaque avec numéro de série / données techniques /
marquage de conformité
2. Guidon avec tableau de bord (voir le paragraphe suivant)
3. Couvercle (fermé) logement batteries et composants
auxiliaires
4. Couvercle (ouvert) logement batteries et composants
auxiliaires
5. Fermeture couvercle
6. Logement port-objects et porte-boissons
7. Connecteur de branchement batterie. Ce connecteur a
aussi la fonction D’URGENCE, pour l’arrêt immédiat de
toutes les fonctions
8. Batterie GEL / AGM
9. Chargeur de batterie
10. Câble d’alimentation chargeur de batterie
11. Support câble chargeur de batterie
12. Tête porte-brosse / plateau support disque
13. Motoréducteur tête brosse
14. Tuyau d’aspiration embouchure
15. Sens de rotation brosse
16. Rouleaux pare-chocs tête
17. Roues tête porte-brosses
18. Embouchure
19. Groupe lamelles en caoutchouc embouchure
20. Pinces d’accrochage embouchure à la tête
21. Bouchon de remplissage réservoir de solution
22. Réservoir solution
23. Réservoir eau de récupération
24. Couvercle transparente à grille d’aspiration
25. Grille d’aspiration avec système de fermeture automatique
à otteur
26. Moteur système d’aspiration
27. Roues arrière sur essieu xe
28. Fusibles
