Nilfisk-Advance SC351 User Manual

INSTRUCCIONES DE USO ESPAÑOL
9099867000 - SC351 9

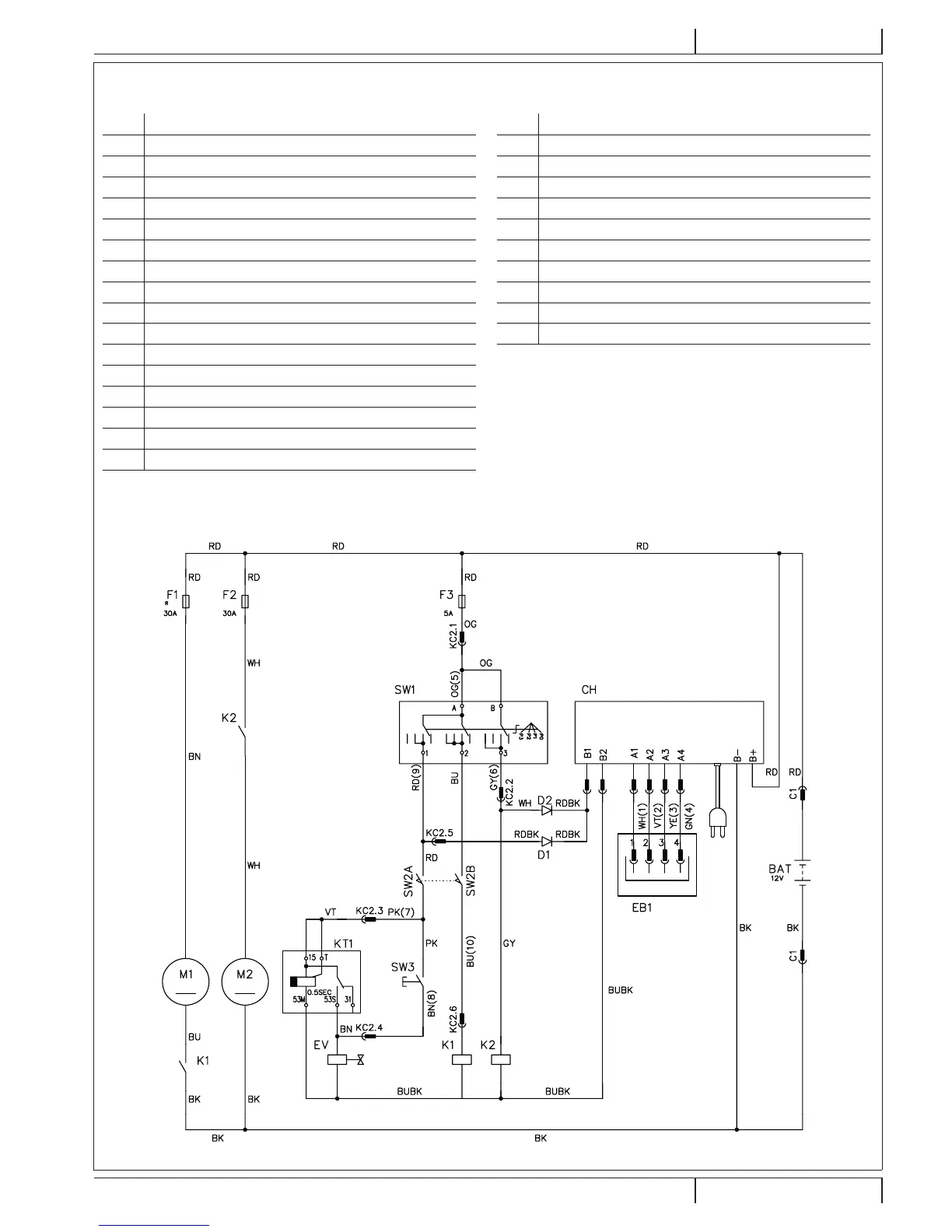

ESQUEMA ELÉCTRICO
Leyenda
BAT Batería 12 V
CH Cargador de baterías
D1 Diodo
D2 Diodo
EB1 Tarjeta electrónica LED
EV Electroválvula detergente
F1 Fusible reseteable del motor del cepillo (35 A)
F2 Fusible del motor del sistema de aspiración (30 A)
F3 Fusible selector funciones (5 A)
K1 Relé del motor del cepillo
K2 Relé del motor del sistema de aspiración
KT1 Temporizador electroválvula
M1 Motor del cepillo
M2 Motor sistema de aspiración
SW1 Selector funciones
SW2 Interruptor de asenso motor cepillo-electroválvula
SW3 Interruptor caudal detergente
Códigos color
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
