ESPAÑOL INSTRUCCIONES DE USO
6 SC351 - 9099867000
2
10
6
3
26
27
22
13
17
14
21
24
25
23
12
16
20
19
18
8
7
9
4
5
1
28
11
15
P100404

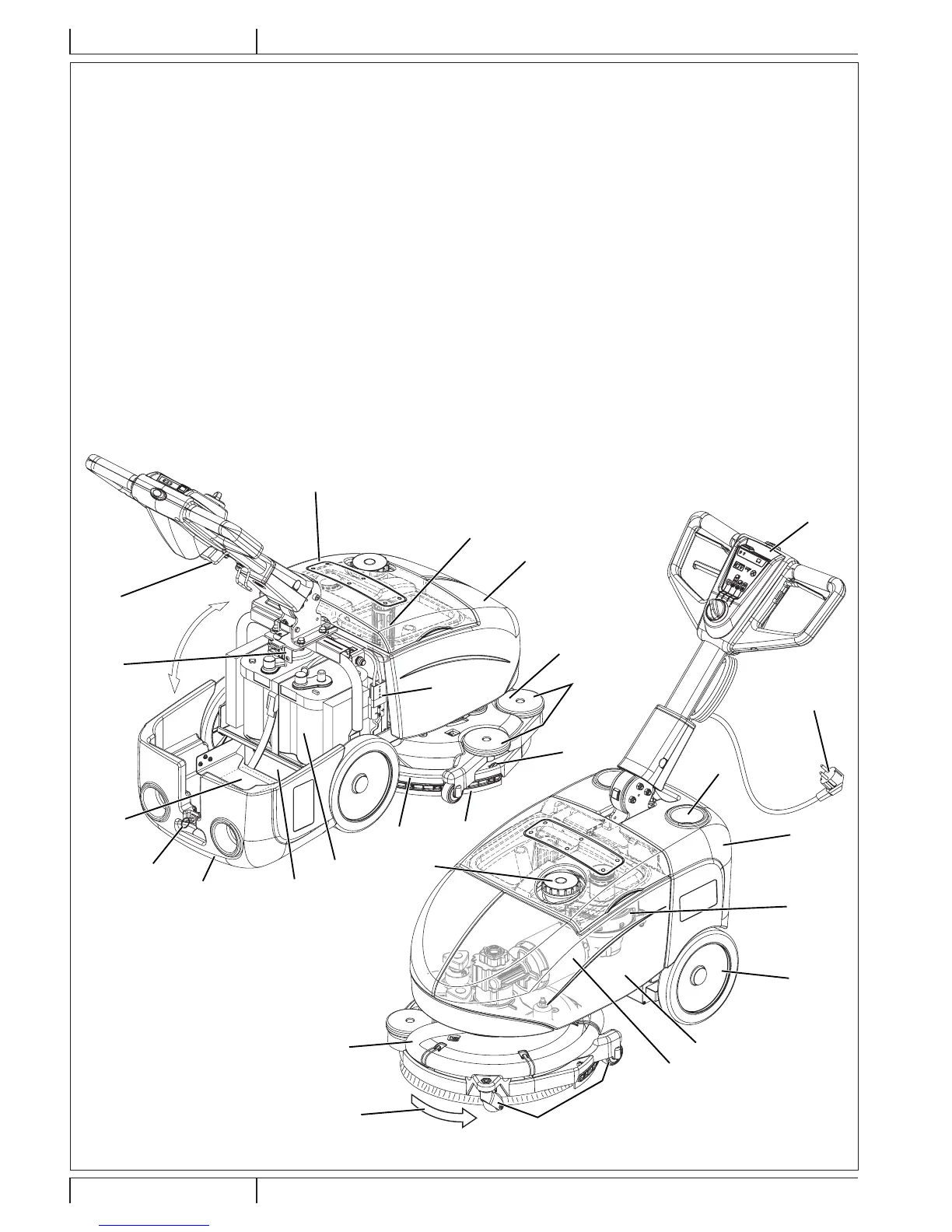

DESCRIPCIÓN DE LA MÁQUINA
ESTRUCTURA DE LA MÁQUINA
1. Placa número de serie/datos técnicos/marcación de
conformidad
2. Manillar con panel de control y mandos (véase el párrafo
siguiente)
3. Tapa del compartimiento de las baterías y accesorios
(cerrada)
4. Tapa del compartimiento de las baterías y accesorios
(abierta)
5. Cierre de la tapa
6. Portaobjetos
7. Conector de conexión batería. Este conector funciona
también como pulsador de EMERGENCIA, para la
interrupción inmediata de todas las funciones.
8. Batería GEL/AGM
9. Cargador de baterías
10. Cable de alimentación del cargador de baterías
11. Soporte del cable del cargador de baterías
12. Cabezal portacepillo/portaeltro
13. Motorreductor del cabezal portacepillo
14. Tubo de aspiración de la boquilla
15. Sentido de rotación cepillo
16. Ruedas paragolpes del cabezal
17. Ruedas del cabezal portacepillos
18. Boquilla
19. Conjunto cauchos de la boquilla
20. Pinzas de jación de la boquilla
21. Tapón de llenado del depósito de la solución detergente
22. Depósito de la solución detergente
23. Depósito del agua de recuperación
24. Tapa transparente con rejilla de aspiración
25. Rejilla de aspiración con sistema de cierre automático de
otador
26. Motor sistema de aspiración
27. Ruedas traseras en eje jo
28. Fusibles
