INSTRUCTIONS D’UTILISATION FRANÇAIS
9099867000 - SC351 9

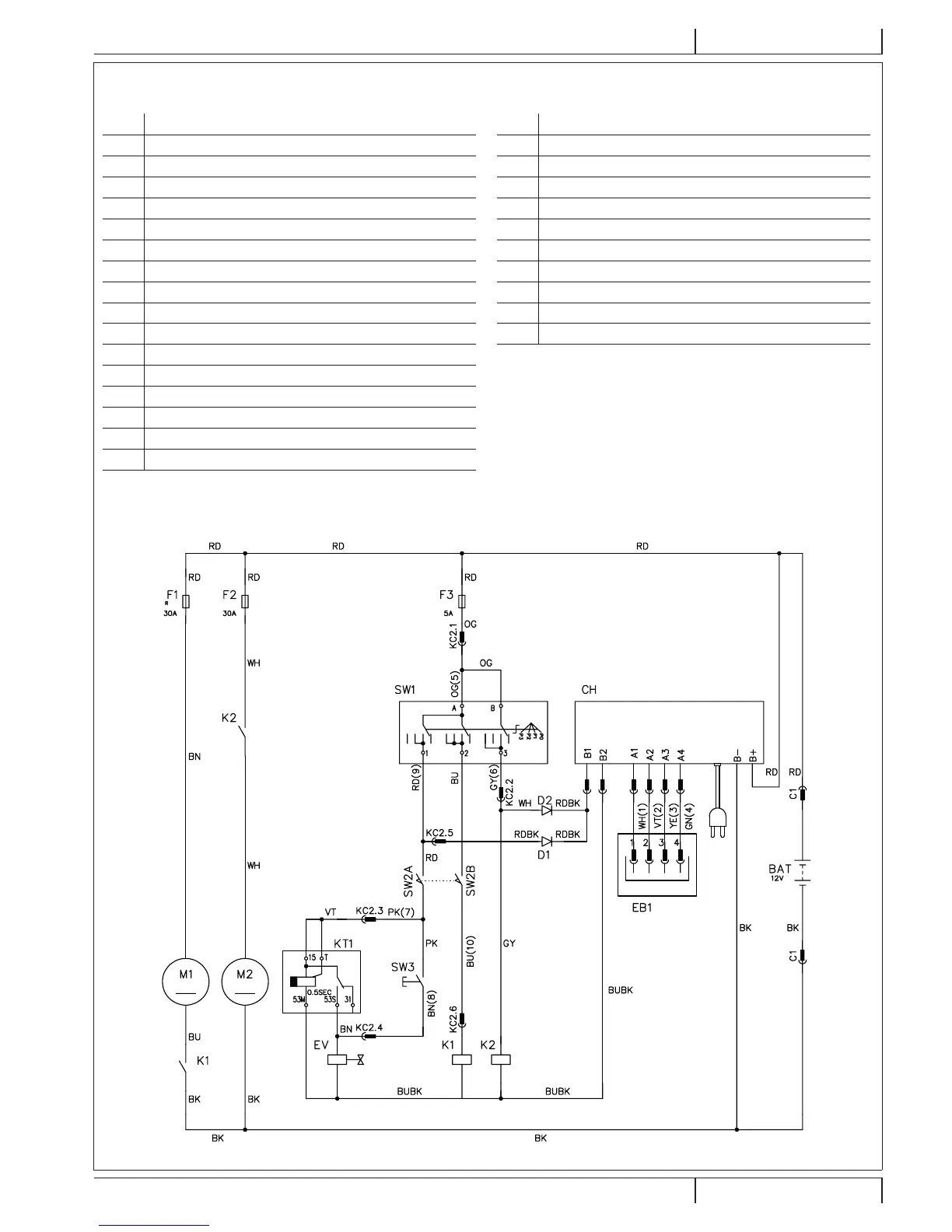

SCHÉMA ÉLECTRIQUE
Légende
BAT Batterie 12 V
CH Chargeur de batterie
D1 Diode
D2 Diode
EB1 Carte DEL
EV Électrovanne solution
F1 Fusible restaurable moteur brosse (35 A)
F2 Fusible moteur aspirateur (30 A)
F3 Fusible sélecteur de fonctions (5 A)
K1 Relais moteur brosse
K2 Relais moteur aspirateur
KT1 Temporisateur d’électrovanne
M1 Moteur brosse
M2 Moteur système d’aspiration
SW1 Sélecteur de fonctions
SW2 Interrupteur de validation moteur brosse - électrovanne
SW3 Interrupteur débit solution
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
P100406
