INSTRUCTIONS D’UTILISATION FRANÇAIS
9099867000 - SC351 17
NETTOYAGE DE L’EMBOUCHURE
REMARQUE
Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.
ATTENTION !
Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.
1. Porter la machine sur un sol plat.
2. Contrôler que la manette (31) du sélecteur de fonctions soit en position «0» et débrancher le connecteur de la batterie (7).
3. Tourner la tête porte-brosse / plateau support disque (12) dans le sens contraire aux aiguilles d’une montre jusqu’à n de
course.
4. Déconnecter le tuyau d’aspiration (A, Fig. 6) de l’embouchure.
5. Dégager l’embouchure (B) de la tête.
6. Laver et nettoyer l’embouchure. Nettoyer en particulier les compartiments de convoyage (C) et l’orice d’aspiration (D) de la
saleté et des déchets.
7. Contrôler que la lamelle en caoutchouc avant (E) et la lamelle en caoutchouc arrière (F) sont intactes et qu’elles ne présentent
pas de coupures ou déchirures ; dans le cas contraire, les remplacer (voir la procédure au paragraphe suivant).
8. Pour la repose, procéder dans l’ordre inverse de la dépose.
CONTRÔLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE
1. Nettoyer l’embouchure comme indiqué au paragraphe précédent.
2. Contrôler si la lamelle en caoutchouc avant (E, Fig. 6) et la lamelle en caoutchouc arrière (F) sont intactes et qu’elles ne
présentent pas de coupures ou déchirures ; en cas contraire, les remplacer selon les instructions suivantes. Contrôler
que l’arête (G) de la lamelle en caoutchouc arrière n’est pas usée ; en cas contraire, tourner la lamelle en caoutchouc,
en remplaçant l’arête usée avec l’une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en
caoutchouc en procédant comme suit :
• Dégager la barre élastique de xation (H) des dispositifs de retenue (I).
• Remplacer (ou renverser) la lamelle en caoutchouc arrière (F), puis remonter la barre élastique de xation.
• Dégager la barre de xation (J) des dispositifs de retenue (K).
• Remplacer (ou renverser) la lamelle en caoutchouc avant (E), puis remonter la barre de xation.
3. Installer l’embouchure (B) en insérant avec soin les crochets (L) et l’orice d’aspiration (M) dans les logements de la tête porte-
brosses.
4. Connecter le tuyau d’aspiration (A) à l’embouchure.
A
B
C
D
EK
F
E
J
D
H
G
J
K
H
I
F
I
C
L
M

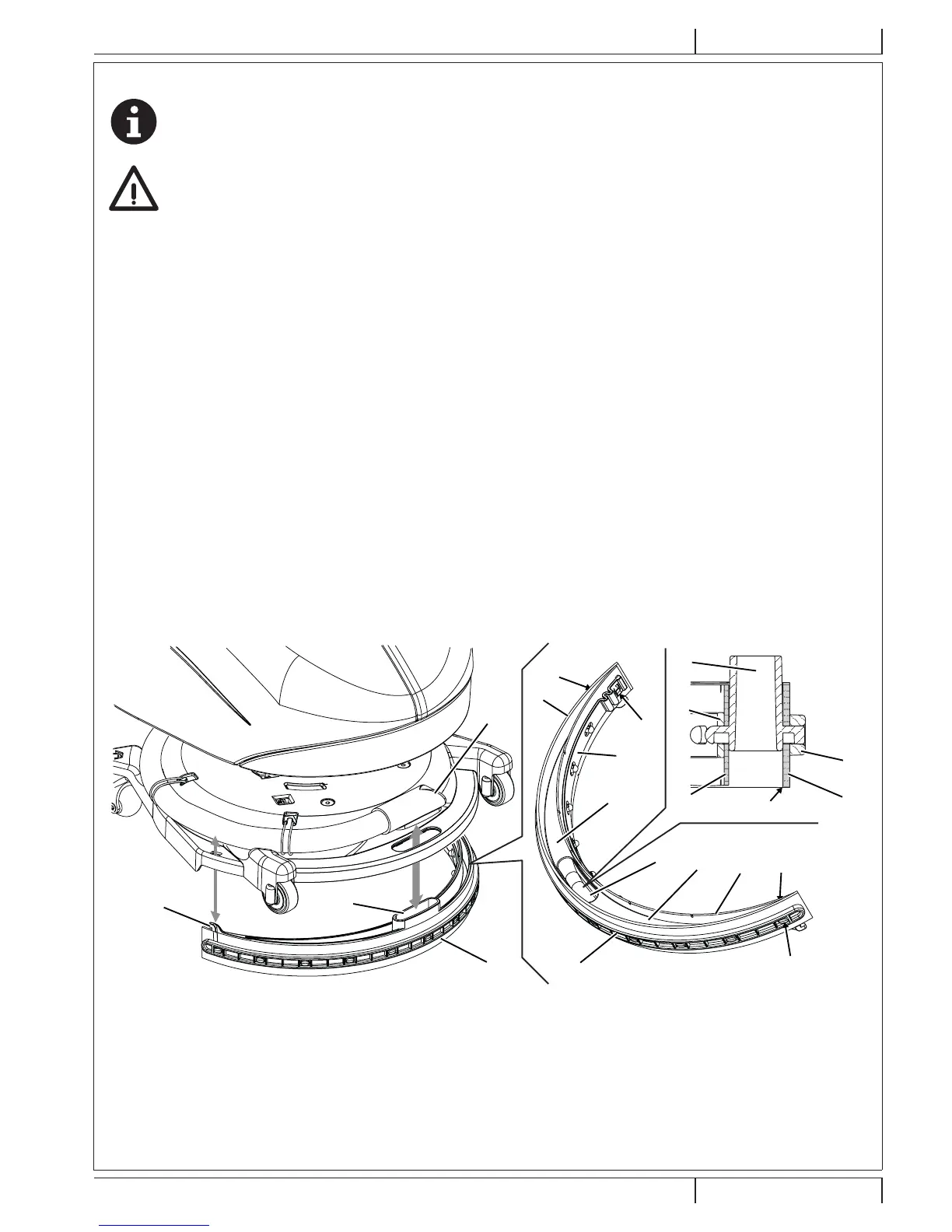

Figure 6
P100411
