INSTALLATION DES BROSSES (SYSTÈME AVEC BROSSES CYLINDRIQUES)
ATTENTION !
Arrêtez la machine à l’aide de l’interrupteur d’alimentation avant de remplacer les brosses et avant d’ouvrir un panneau
d’accès.
1 Assurez-vous que le plateau de lavage est en position HAUTE. Assurez-vous que l’interrupteur d’alimentation (H) est en position d’arrêt.
2a Bavetteslatéralesxes: Voir Figure 2-3a. Retirez les ensembles de lames latérales des deux côtés. REMARQUE : Les ensembles de
lames latérales sont retenus en place par deux grands boutons (BA). Desserrez ces boutons et faites glisser les lames (BB) vers l’avant et
hors du plateau de lavage.
2b Bavettes latérales réglables : Voir Figure 2-3b. Détachez et basculez les deux ensembles de lames latérales (AA).
3 Détachez le loquet (AB) situé au sommet des tendeurs (AC) et enlevez.
4 Glissez la brosse dans le logement, soulevez légèrement, poussez et tournez jusqu’à ce les languettes du siège du moyeu d’entraînement
entrent dans les crans de la brosse. REMARQUE : le tendeur est conçu pour être bien ajusté dans la brosse pour réduire les vibrations.
Réinstallez les tendeurs (AC) en veillant à insérer les languettes du tendeur à l’intérieur de l’ensemble soudé (comme illustré à la Figure 2-3).
Bloquez avec le loquet (AB).
5 Réinstallez les ensembles de lames (BB) ou fermez et bloquez les ensembles de lames (AA).

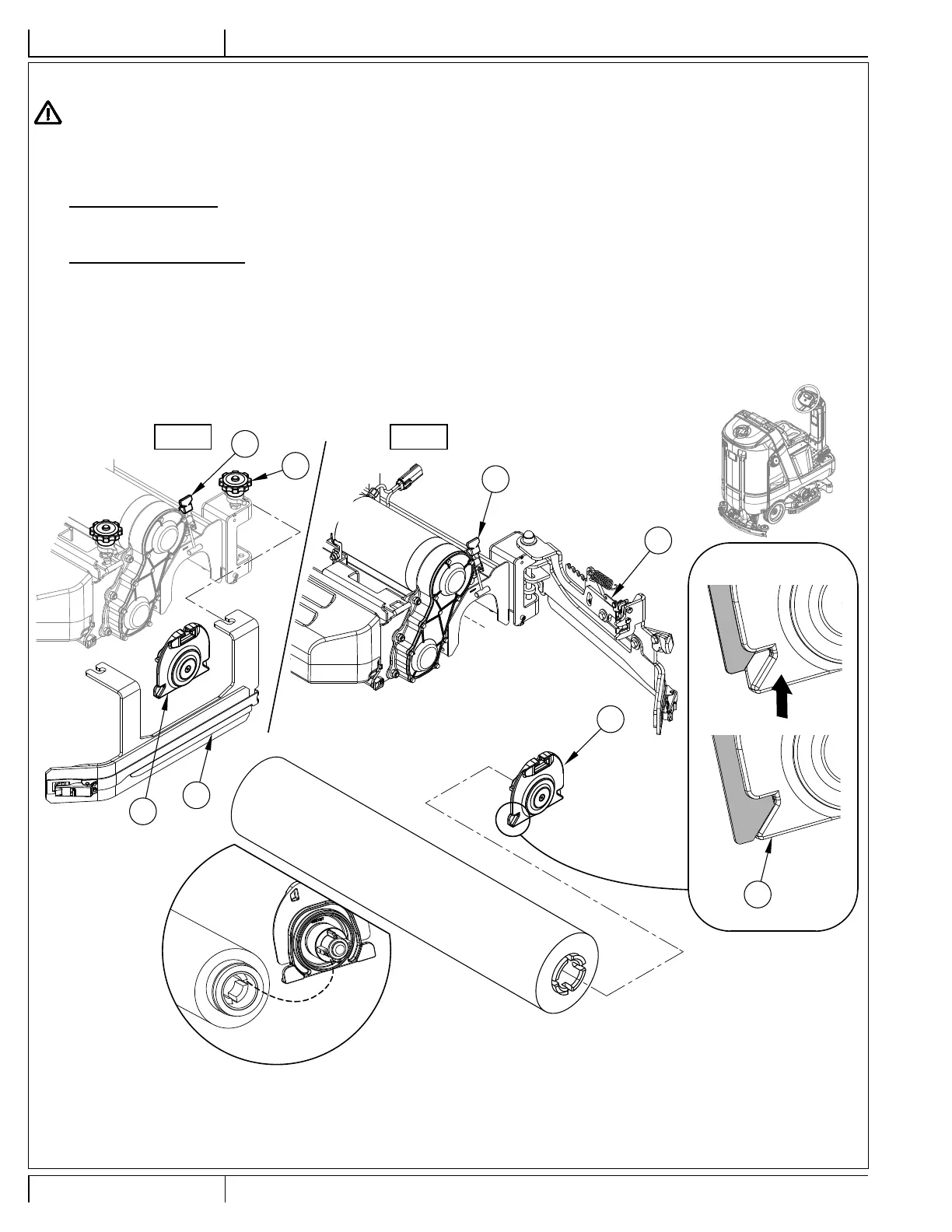

FIGURE 2-3
AA
AB
AC
AC
AC
2-3a
2-3b
BA
BB
AB
