B - 42 Advance SC4000 - 56091272 9/2022
INSTRUCCIONES DE USOB - ESPAÑOL
AJUSTE DE PRESIÓN HOJAS LATERALES - SOLO SISTEMA CILÍNDRICO AJUSTABLE
AG
AH
AF
HOJA LATERAL - POSICIÓN DE
FREGADO DOBLE
DISCO -
1 Véase Figura 4-9. Aoje las perillas de
extracción de los conjuntos de hojas laterales (16)
y retire los conjuntos de hojas laterales (AA).
2 Coloque los conjuntos de hoja (AA) en los
soportes de conjunto de hoja (AC) en los oricios
redondos en los conjuntos de hoja. Repita el
montaje del conjunto de la hoja en el otro lado del
cabezal de fregado.
3 Cuando termine el fregado doble con la máquina,
reinstale los conjuntos de hojas laterales en su
posición normal de funcionamiento y apriete las
perillas de extracción (16).

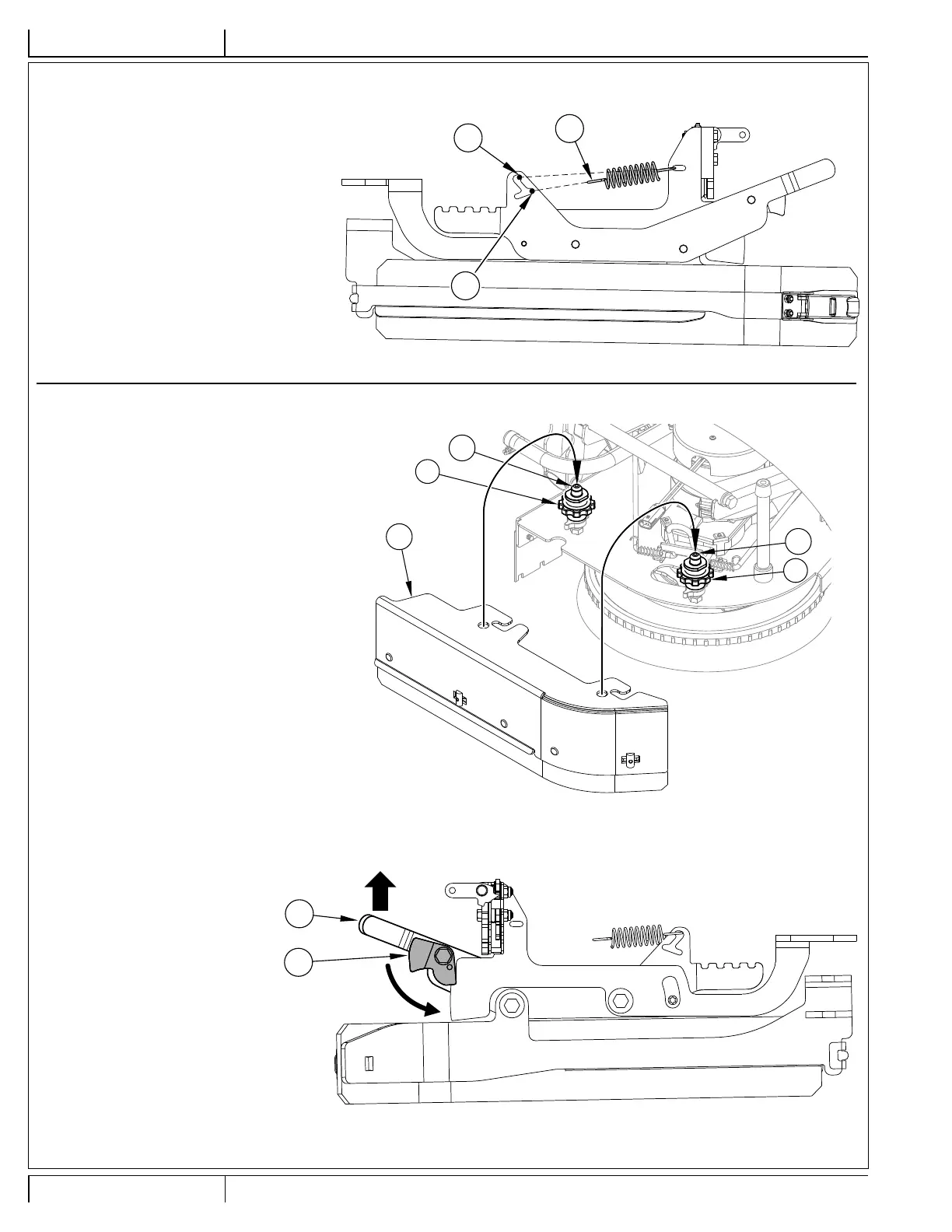

FIGURA 4-8
1 Las hojas laterales del cabezal de fregado con
cepillos cilíndricos poseen dos ajustes para la
presión de descenso. Véase Figura 4-8.
2 La posición 1 (AF) es una presión de frotado
normal. Se recomienda iniciar con este ajuste.
La posición 2 (AG) es una presión de frotado
pesada. Se puede usar este ajuste si el
rendimiento de frotado no es satisfactorio.
NOTA: La posición 2 desgastará más
rápidamente la hoja.
3 Tire del extremo del resorte (AH) y muévase
entre los dos ajustes. Use el mismo ajuste en
ambos lados del cabezal de fregado.
Solo CILÍNDRICO - Ajustable
1 Véase Figura 4-10. Pise la palanca
de subida/bajada (AJ) para elevar la
hoja. Mientras mantiene la palanca
en posición elevada, gire y acople el
pestillo (AK).
2 Cuando termine el fregado doble
con la máquina, levante la palanca
de subida/bajada (AJ) de nuevo y
desacople el pestillo (AK) y baje
la hoja lateral hasta su posición de
funcionamiento normal.
FIGURA 4-9
FIGURA 4-10
AJ
AK
El conjunto de hoja lateral izquierda se muestra levantado en la posición de fregado doble, vista
interior para mayor claridad.
AA
AC
16
AC
16
