26Description 26
Spécifications/Classements
Tension d’entrée .... Nominale monophasée 230V C.A (190–265V C.A.)
Fréquence d’entrée. ................................................................... 50/60Hz
Plage de températures ambiantes .................... -4 à 122°F (-20° à 50°C)
Connexions de sortie ........triphasé, 3 fils/monophasé ou monophasé/2 fils
Longueurmax.ducâbledumoteur ........................................ 1000 pieds
Coffret: .................................................................................... NEMA3R
Tableau 1 - Spécifications
Modèle Type de moteur*
Gamme de
puissance:
Entrée
Tension
Sortie
maximale
Maximum A
Coffret
Type
PID10
2FILSMONOPHASÉ
0.5–1 CH
190V –
265V
9.5A
NEMA3R
extérieur
3FILSMONOPHASÉ 7.5A
TRIPHASÉ 5A
PID20
2FILSMONOPHASÉ
0.5–1.5 CH 11A
3FILSMONOPHASÉ
0.5–2 CH
13.5A
TRIPHASÉ
8.5A
PID30
2FILSMONOPHASÉ 0.5–1.5 CH 11A
3FILSMONOPHASÉ 0.5–2 CH 13.5A
TRIPHASÉ 0.5–3 CH 11.5A
PID50
2FILSMONOPHASÉ 0.5–1.5 CH 11A
3FILSMONOPHASÉ 0.5–2 CH 13.5A
TRIPHASÉ 0.5–5 CH 18A
* Sélectionner l’appareil selon l’intensité de facteur de surcharge du moteur de pompe.
Le PENTEK INTELLIDRIVE est conçu pour fonctionner avec
les pompes submersibles de 4 po, les pompes de surface
triphasées et les surpresseurs résidentiels. Chaque PID est réglé
pour fonctionner sur une puissance de sortie maximale. Toute
utilisation du PID hors des paramètres de conception prévus
annulera la garantie. Si le PID est utilisé avec des moteurs
de surface non conçus pour un mécanisme d’entraînement à
fréquence variable, optimiser la durée de vie du moteur en
limitantlalongueurducâbleà25pieds.Consulterlemanuel
d’utilisation de la pompe et le Code canadien de l’électricité
pourlecalibreducâble.
Chaque emballage contient:
•
Un mécanisme d’entraînement à fréquence variable PENTEK
INTELLIDRIVE
•Untransducteurdepression
•Uncâbledutransducteurdepressionde10pi
•Unguidededémarrage
•Unmanueld’utilisation
Structure des numéros de modèle du PENTEK INTELLIDRIVE
PIDXX
Famille de produits
PID - PENTEK INTELLIDRIVE
Gamme de puissance
10 = jusqu’à 1,0 ch
20 = jusqu’à 2,0 ch
30 = jusqu’à 3,0 ch
50 = jusqu’à 5,0 ch
Le PID10 fait fonctionner un moteur monophasé 2 fils et 3 fils
et triphasé jusqu’à 1 ch.
Le PID20 fait fonctionner un moteur monophasé 2 fils jusqu’à
1,5ch et monophasé 3 fils ou triphasé jusqu’à 2 ch.
Le PID30 fait fonctionner un moteur monophasé 2 fils jusqu’à
1,5ch, monophasé 3 fils jusqu’à 2ch ou triphasé jusqu’à 3 ch.
Le PID50 fait fonctionner un moteur monophasé 2 fils jusqu’à
1,5ch, monophasé 3 fils jusqu’à 2ch ou triphasé jusqu’à 5 ch.

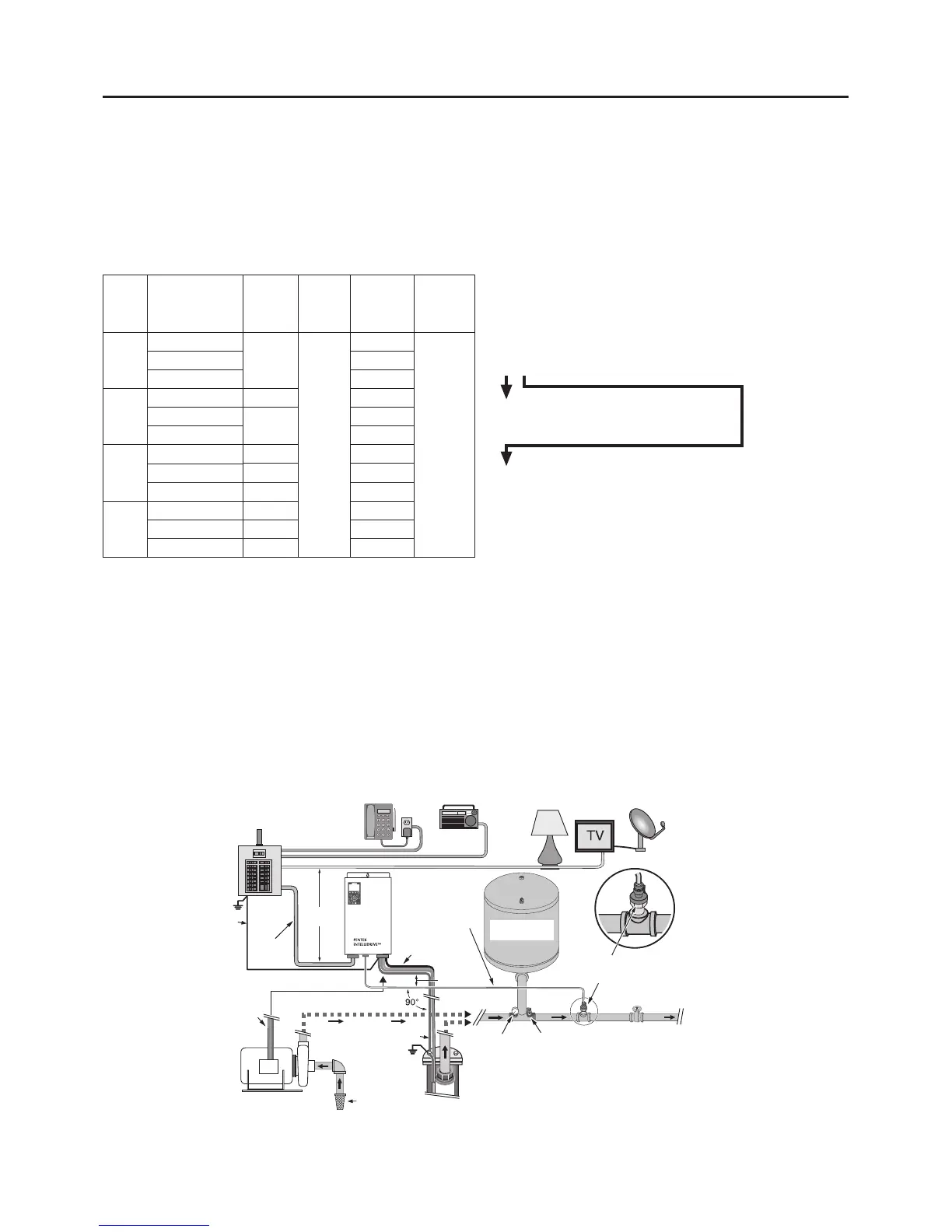

Figure 1 - Installation résidentielle type
Remarque : Les enceintes classée
NEMA 3R exigent un conduit étanche
Avec pompe
submersible
Pas à
l'échelle
Avec pompe de surface
(triphasé seulement)
Clapet de pied
ou clapet antiretour
Te
rre
Terre
8po
ou plus
8po ou plus
Fils du moteur
Fils du
moteur
Manomètre
Vers service
Clapet de décharge
(Nécessaire)
Transducteur; à installer sur un
tuyau droit en aval du réservoir,
éloigné d'au moins un pied des
raccords de chaque côté
Du transducteur
à la commande
Réservoir
sous pression
Alimentation
depuis
disjoncteur
