48Descripción 48
Especificaciones / Clasificaciones nominales
Tensión de entrada .... Monofásico230VCANominal(190–265VCA)
Frecuencia de entrada .......................................................... 50/60Hz
Gama de temperatura ambiente ...................-4 a 122 °F (-20° a 50 °C)
Conexiones de salida ..... Trifásico, trifilar/monofásico o monofásico/bifilar
Longitud máx. del cable del motor ................. 1,000 pies (305 metros)
Envoltura ........................................................................... NEMA3R
Tabla 1 - Especificaciones
Modelo Tipo de motor*
Gama de
HP
Tensión
de
entrada
Salida
máxima en
AMPS
Tipo de
envoltura
PID10
BilarMonofásico
0.5–1 HP
190V –
265V
9.5A
NEMA3R
Exteriores
trilarMonofásico 7.5A
Trifásico 5A
PID20
BilarMonofásico 0.5–1.5 HP 11A
trilarMonofásico
0.5–2 HP
13.5A
Trifásico
8.5A
PID30
BilarMonofásico 0.5–1.5 HP 11A
trilarMonofásico 0.5–2 HP 13.5A
Trifásico 0.5–3 HP 11.5A
PID50
BilarMonofásico 0.5–1.5 HP 11A
trilarMonofásico 0.5–2 HP 13.5A
Trifásico 0.5–5 HP 18A
* Seleccionar los mecanismos de accionamiento según el amperaje de
factor de servicio del motor de la bomba.
El PENTEK INTELLIDRIVE ha sido diseñado específicamente
para operar bombas sumergibles de 4” y bombas trifásicas
sobre la superficie en pozos de agua y como refuerzo en usos
residenciales.CadaMecanismoestáclasificadoparaelmáximo
deamperajenominaldesalida..TodousodelMecanismo
fuera de los parámetros de diseño indicados anulará la garantía.
SielMecanismoseusaconmotoressobrelasuperficieno
clasificadosparaMecanismosdeAccionamientodeFrecuencia
Variable,sepuedemaximizarlavidaútildelmotorlimitandola
longituddelconductora25pies(7.62m).ConsulteelManual
del Propietario de la bomba y el Código Eléctrico Nacional para
obtener el calibre correcto de los cables.
Cada caja contiene:
•MecanismodeAccionamientodeFrecuenciaVariable
PENTEK INTELLIDRIVE
•Transductordepresión
•Cabledeltransductordepresiónde10’(3m)
•Guíarápidadeinicio
•ManualdelPropietario
Estructura del número de modelo del PENTEK
INTELLIDRIVE
PIDXX
Familia de productos
PID - PENTEK INTELLIDRIVE
Gama de HP
10 = hasta 1.0 HP
20 = hasta 2.0 HP
30 = hasta 3.0 HP
50 = hasta 5.0 HP
El PID10 operará un motor monofásico bifilar,
monofásico trifilar y trifásico hasta 1 HP.
El PID20 operará un motor monofásico bifilar hasta 1.5
HP y un motor monofásico trifilar o un motor trifásico
hasta 3 HP.
El PID30 operará un motor monofásico bifilar hasta 1.5
HP, monofásico trifilar hasta 2 HP o trifásico hasta 3 HP.
El PID50 operará un motor monofásico bifilar hasta 1.5
HP, monofásico trifilar hasta 2 HP, o trifásico hasta 5 HP.

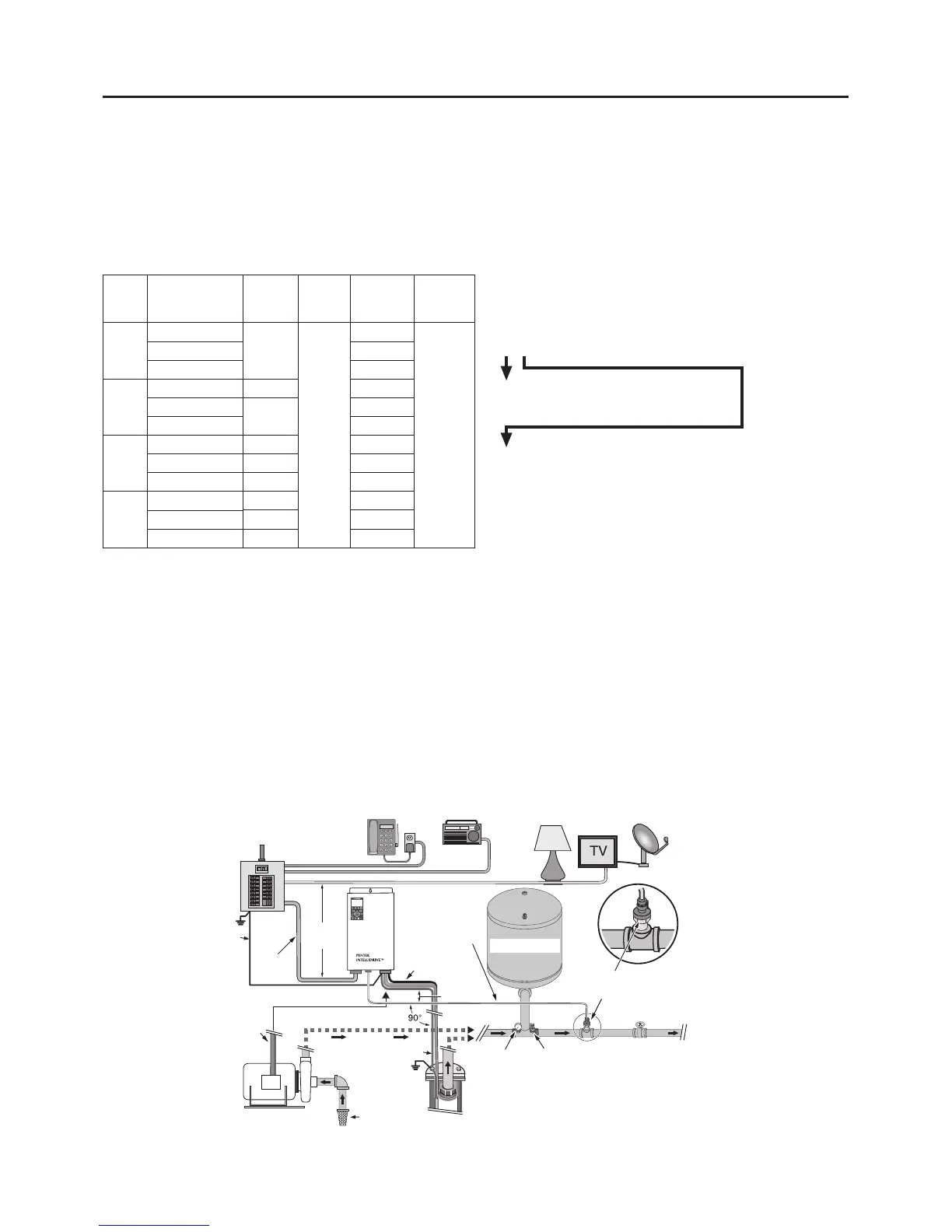

[Figura 1 – Una configuración típica de instalación residencial
Nota: Las envolturas clasificadas como NEMA
3R requieren un Conducto Estanco a los Líquidos
Instalación
sumergible
No a
escala
Instalación sobre la superficie
(trifásico solamente)
Válvula de pie o
Válvula de retención
T
ierra
Tierra
8”
(20.32 cm)
o más
8” (20.32 cm)
o más
Conductores
del motor
Conductores
del motor
Manómetro
Al servicio
Válvula de desahogo
de presión (requerida)
Transductor; instalar en una tubería
recta aguas abajo del tanque, al menos
a un pie (30.48 cm) de distancia de cada
lado de las conexiones de la tubería.
Desde el
transductor
al control
Tanque de presión
Energía
desde el
disyuntor
