Communications RS-485
RS-485 est une norme américaine de
télécommunications par communications série
binaires entre dispositifs. C’est le protocole ou
l’ensemble de spécifications qui doit être suivi
pour permettre aux dispositifs utilisant la norme de
communiquer entre eux.
Le système PENTEK INTELLIDRIVE est doté d’un
port RS-485 entièrement conforme permettant des
connexions série entre plus de deux dispositifs sur
un réseau conforme à RS-485. La figure 19 montre
une connexion à deux fils à l’appareil.
Protection contre la foudre/les surtensions
Des parafoudres et autres limiteurs de surtension peuvent
êtreutilisésavecceproduit.MOV(Varistanceàoxyde
métallique), SOV (Varistance à oxyde de silicium).
Accessories
Description de la pièce Qté
Numéro de
pièce
Autre panneau de commande 1 VFD-ALT
Capteur d’humidité 1 VFD-WS
Trousses de protection contre
les surtensions
1 VFD-SGA
Transducteur 300 lb/po² 1 U17-2000
Capteur de débit 1po FPT 1,5
gal/min Normalement ouvert
1 U17-1999
Applications de rénovation
En cas de rénovation d’une installation PENTEK
INTELLIDRIVE, presque tout le texte précédent peut
s’appliquer. Pour plus de commodité, les Intensités
de facteur de surcharge recommandées pour les
moteurs autres que PENTEK figurent au tableau 7.
Toujours vérifier l’intensité de facteur de surcharge
dans la documentation du fabricant.
Table 7 - Service Factor Amps @ 230V
Type de
moteur
HP
Intensité de facteur de
surcharge en A
CentriPro¹ Franklin²
2 fils
1/2 4,7
N/A
3/4 6,4
1 9,1
1-1/2 11,0
CS/CR
3 fils
1/2 4,9 4,3
3/4 6,3 5,7
1 7,2 7,1
1-1/2 11,1 11,5
2 12,2 13,2
Triphasé
1/2 2,9 2,9
3/4 3,9 3,8
1 4,7 4,7
1-1/2 6,1 5,9
2 7,6 8,1
3 10,1 10,9
5 17,5 17,8
¹LesdonnéesCentriProSFAontététiréesdumanuelBMAIDde
mars 2012 en avril 2012.
² Les données Franklin Electric SFA ont été tirées du manuel
FranklinElectricAIMdejuillet2011enavril2012.
REMARQUE Le PENTEK INTELLIDRIVE ne peut pas
actionner des moteurs Franklin Electric à 2 fils.
Pièces détachées
Description de la pièce Qté
Numéro de
pièce
Connecteur de bornier
d’entrée
1 PID-CON2
Connecteur de bornier de
sortie
1 PID-CON3
Ventilateur de refroidissement 1 PID-FAN-R
Transducteur 100lb/po² 1 U17-1561-R
Câbledetransducteurde
10pi
1 VFD-10TCB
Câbledetransducteurde
20pi*
1 VFD-20TCB
Câbledetransducteurde
50pi*
1 VFD-50TCB
Câbledetransducteurde
100pi*
1 VFD-100TCB
Câbledetransducteurde
200pi*
1 VFD-200TCB
Clavier 1 PID-HMI-R
1/2” Cordgrip
10
pièces
PID-GRP
*À acheter séparément
Informations supplémentaires 40
6544 0412
01+ 01- I1+ I1- I2+ I2- V+ V- AI+ AI- P N SD CARD

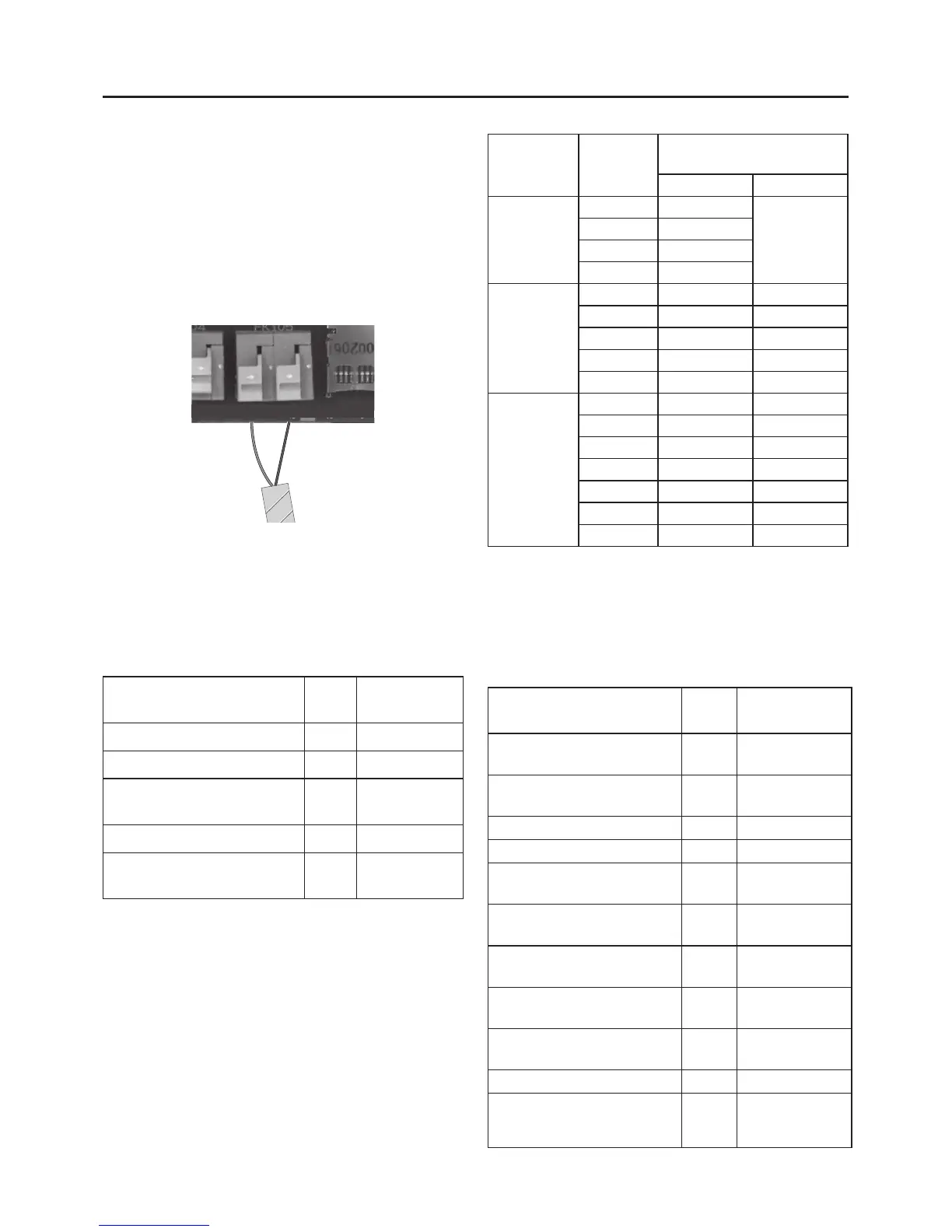

Figure 19 - Exemple de connexion RS-485
