108

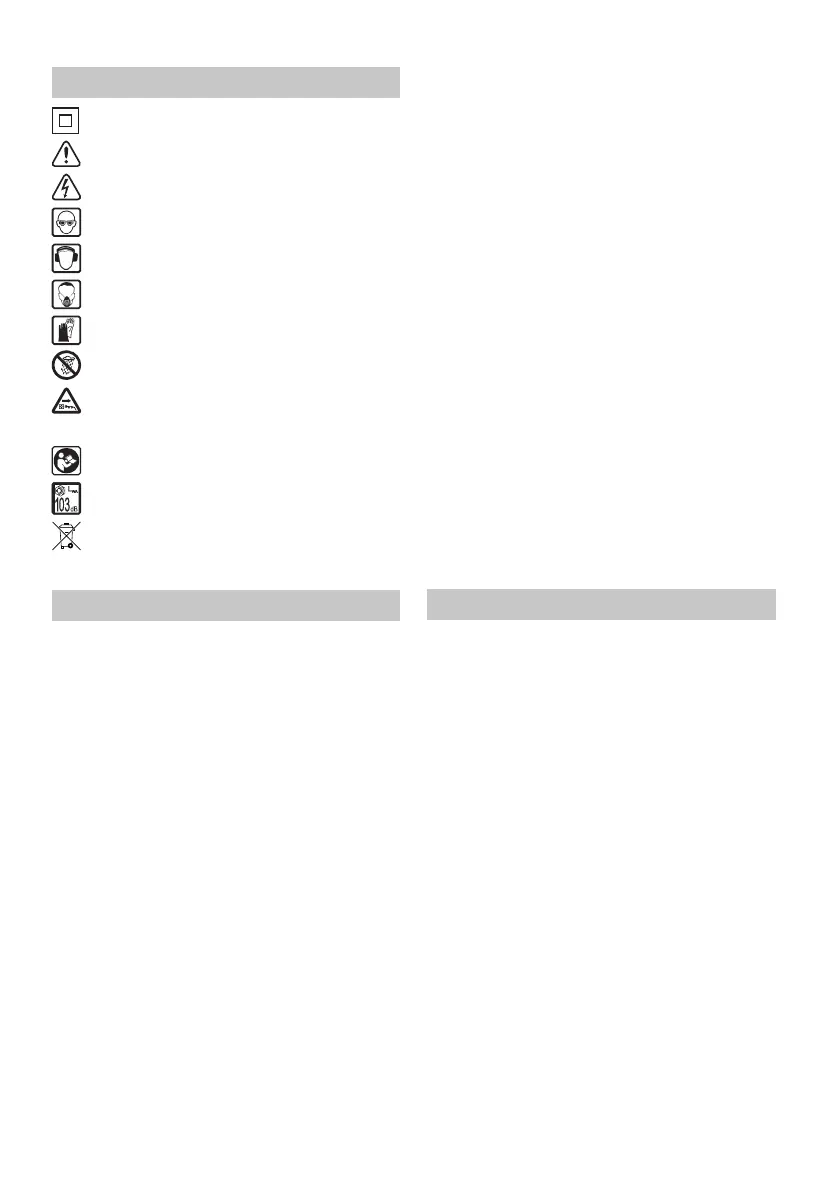

2 Symbolit
Kaksoiseristys
Varoitus yleisestä vaarasta
Sähköiskun vaara
Käytä suojalaseja!
Käytä kuulonsuojaimia!
Käytä hengityssuojainta!
Käytä suojakäsineitä!
Älä aseta alttiiksi sateelle!
Virtajohdon vahingoittuessa tai
katketessa irrota pistotulppa välittö-
mästi pistorasiasta
Lue ohjeet / huomautukset
Äänitaso
Ei kuulu kunnallisjätteisiin
► Ohje, vihje
3 Käyttöosat
[1-1] Avauspainike
[1-2] Kytkinpainike
[1-3] Suuntalista
[1-4] Ketjulevyn päällys
[1-5] Manuaalinen kiristysruuvi
[1-6] Ohjauskelkka
[1-7] Lisäetukahva
[1-8] Öljymittari
[1-9] Öljysäiliön kansi
[1-10] Kiertoimuliitin
[1-11] Ketjun kiristin
[1-12] Öljymäärän annostin
[1-13] Kiristysvipu taaksetaivutuslukolle
[1-14] Kiertojen määrän esivalinta
[1-15] Lisätakakahva
[1-16] Rinnakkainen pysäytys
[2-1] Ketjupyörän kansi
[2-2] Kiinnityspyörä
[2-3] Ketju
[2-4] Ketjulevy
[2-5] Vetopultin aukko
[2-6] Vetopyörä
[2-7] Kiinnityspultti
[2-8] Ketjupyörä
[2-9] Ketjun kiristin
[3-1] Kiinnitysvipu taaksetaivutuslukolle
[4-1] Leikkauksen osoitin 0°:lle
[4-2] Käsiruuvi kulmanleikkaus säätöihin
[4-3] Asteikko
[4-4] Leikkauksen osoitin 45°:lle
[4-5] Leikkauksen osoitin 60°:lle
[4-6] Sahausmerkki 0° varten
[5-1] Öljymäärän merkki
[5-2] Öljymäärän annostin
[6-1] Etäruuvit
[7-1] Ketjulevy
[7-2] Tarrain
[7-3] Säädettävä kulmaohjain
[7-4] Sidejousi
[7-5] Pikalaitteet
[8-1] Pikaturvarengas
[8-2] Tiivisterengas
[8-3] Ketjupyörä
[8-4] Kara
Näytetyt tai kuvatut lisävarusteet eivät
välttämättä ole mukana toimitetun työka-
lun kanssa.
4 Konesovellutuksen alue
4.1 Koneen kuvaus
Ketjusaha SSP 200 EB on kehitetty moni-
puoliseen käyttöön puualan töissä. Koneella
voi suorittaa suorakulmasahausta ja saha-
usta säädettävässä kulmassa 200 mm sy-
vyyteen saakka. Erilaiset ketjusarjat mah-
dollistavat oikean työvälineen valinnan
jokaista käyttötarkoitusta varten. Sahaus-
kulma arvoon 60° saakka voidaan asettaa
nopeasti ja tarkasti molemmille puolille
kahden kallistussegmentin ja helposti lu-
ettavan asteikon avulla. Kone on varustet-
tu ulosvedettävällä suuntauslistalla, joka
voidaan asettaa kelkan molemmille puolille
ja joka varmistaa tarkan, suoran sahauk-
sen. Ketjulevy voidaan nopeasti kallistaa
10° taaksepäin. Kireys säädetään vaivat-
tomasti kiristimellä, johon pääsee helposti
käsiksi pääkahvasta. Sopivasti muotoiltu
sahanpurun ulosheittoaukko varmistaa
purun luotettava pois siirtämisen koneelta
ja imuaukon mahdollisen kiinnittämisen.
Sahauksen aikana voitelee öljyn annoste-
lupumppu ketjua ihanteellisesti. Koneen
käynnistyksen jälkeen nostaa elektroninen
