80

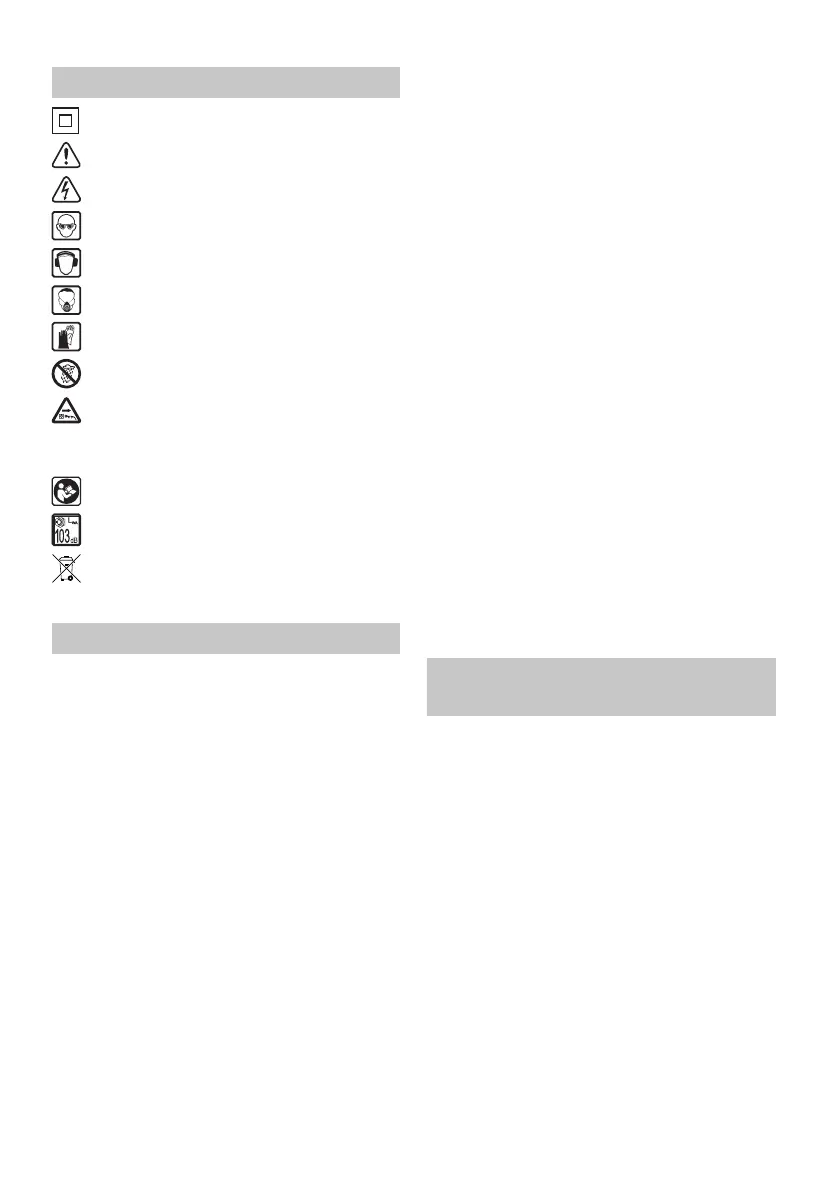

2 Symbolen
Dubbele isolering
Waarschuwing voor algemeen gevaar
Waarschuwing voor schok
Gebruik schutbril!
Draag gehoorbescherming!
Draag een stofmasker!
Gebruik beschermende handschoenen!
Niet blootstellen aan regen!
Ingeval van beschadiging of door-
snijding van de stroomkabel onmid-
dellijk de stekker van het elektrische
net loskoppelen
Handleiding / aanwijzingen lezen
Akoestische uitgangswaarde
Niet in huisafval
► Aanwijzing, tip
3 Bedieningselementen
[1-1] Ontgrendelingsknop
[1-2] Netschakelaar
[1-3] Geleideliniaal
[1-4] Afschermkap kettingzwaard
[1-5] Handschroef voor opspannen
[1-6] Geleideslee
[1-7] Extra handvat voor
[1-8] Olieafl ezer
[1-9] Dop oliereservoir
[1-10] Draaibaar afzuigstuk
[1-11] Wieltje voor spannen van ketting
[1-12] Wieltje instelling oliedosering
[1-13] Spanhendeltje voor vergrendeling
van naar achter kanteling
[1-14] Toerentalregelaar
[1-15] Extra handvat achter
[1-16] Parallelaanslag
[2-1] Afschermkap kettingwiel
[2-2] Spanwieltje
[2-3] Ketting
[2-4] Kettingzwaard
[2-5] Opening voor spanpin
[2-6] Spanpin
[2-7] Spanschroef
[2-8] Kettingwiel
[2-9] Wieltje voor spannen van ketting
[3-1] Spanhendeltje voor vergrendeling
van naar achter kanteling
[4-1] Wijzer van snede voor 0°
[4-2] Handschroef voor instelling zaaghoek
[4-3] Schaal
[4-4] Wijzer van snede voor 45°
[4-5] Wijzer van snede voor 60°
[4-6] Indicator spaansnede voor 0°
[5-1] Merkje oliehoeveelheid
[5-2] Wieltje voor dosering oliehoeveelheid
[6-1] Begrenzingschroeven
[7-1] Geleider
[7-2] Klem
[7-3] Verstelbare hoekgeleider
[7-4] Verbindingsveer
[7-5] Snelspanner
[8-1] Beugel borgring
[8-2] Onderlegring
[8-3] Kettingwiel
[8-4] Spil
Afgebeelde of beschreven accessoires hoe-
ven geen deel uitmaken van de levering.
4 Gebruiksdoel
van de machine
4.1 Machinebeschrijving
De timmermanskettingzaag SSP 200 EB is
ontwikkeld voor multifunctioneel gebruik
bij werken aan houten constructies. Met de
machine kan men rechthoekig zagen en ver-
stelbare hoeksneden maken tot een diepte
van 200 mm. Verschillende typen kettingen
maken het kiezen van een juist gereed-
schap mogelijk, voor elke toepassing. De
zaaghoek tot 60° kan snel en nauwkeurig
worden ingesteld, met behulp van twee uit-
klapbare segmenten en een goed afl ees-
bare schaal. De machine is van een uit-
schuifbaar geleideliniaal voorzien, dat aan
beide zijkanten van de geleideslee kan wor-
den gezet en voor een nauwkeurige, rechte
zaaglijn zorgt. Het kettingzwaard kan snel
met 10° naar achter worden gekanteld. De
kettingspanning is gemakkelijk zonder ge-
