190

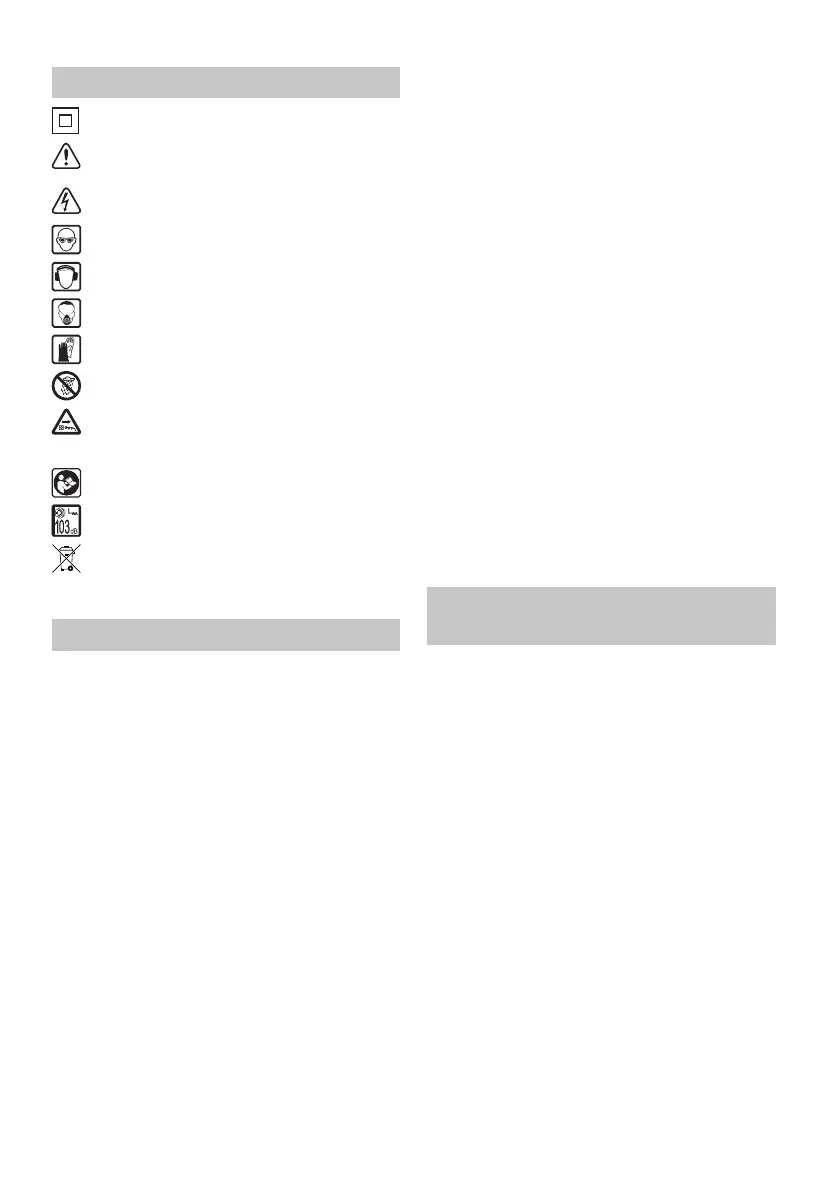

2 Symbole
Podwójna izolacja
Ostrzeżenie przed ogólnym
zagrożeniem
Ostrzeżenie przed porażeniem
prądem
Stosuj okulary ochronne!
Należy nosić ochronniki słuchu!
Nosić maskę przeciwpyłową!
Stosuj rękawice ochronne!
Nie narażać na deszcz!
W razie uszkodzenia lub przecięcia
kabla zasilającego natychmiast wyjąć
wtyczkę z gniazdka sieciowego
Przeczytać instrukcję / zalecenia
Wartość mocy akustycznej
Nie wyrzucać do odpadów
komunalnych
► Zalecenie, wskazówka
3 Elementy do obsługi
[1-1] Przycisk odblokowujący
[1-2] Przycisk włącznika
[1-3] Prowadnica boczna
[1-4] Osłona prowadnicy łańcucha
[1-5] Ręczna śruba zacisku
[1-6] Sanie prowadzące
[1-7] Przedni uchwyt pomocniczy
[1-8] Wskaźnik poziomu oleju
[1-9] Korek zbiornika oleju
[1-10] Obrotowa nasadka odciągu
[1-11] Pokrętło regulacji łańcucha
[1-12] Regulator dawkowania ilości oleju
[1-13] Dźwignia zacisku blokady nachylenia
[1-14] Wybierak obrotów
[1-15] Tylny uchwyt pomocniczy
[1-16] Ogranicznik równoległy
[2-1] Osłona koła łańcuchowego
[2-2] Kółko mocujące
[2-3] Łańcuch
[2-4] Prowadnica łańcucha
[2-5] Otwór na śrubę napinającą
[2-6] Śruba napinająca
[2-7] Śruba mocująca
[2-8] Koło łańcuchowe
[2-9] Pokrętło regulacji łańcucha
[3-1] Dźwignia zacisku blokady nachylenia
[4-1] Wskaźnik cięcia dla 0°
[4-2] Śruba ręczna do regulacji kąta cięcia
[4-3] Podziałka kątowa
[4-4] Wskaźnik cięcia dla 45°
[4-5] Wskaźnik cięcia dla 60°
[4-6] Wskaźnik profi lu cięcia dla 0°
[5-1] Wskaźnik ilości oleju
[5-2] Regulator podawania oleju
[6-1] Śruby dystansowe
[7-1] Szyna prowadnicy
[7-2] Zacisk
[7-3] Regulator kąta
[7-4] Sprężyna łącząca
[7-5] Uchwyt szybkomocujący
[8-1] Pierścień zabezpieczający
[8-2] Podkładka
[8-3] Koło łańcuchowe
[8-4] Wrzeciono
Pokazane lub opisane wyposażenie nie musi
być dołączone do zestawu urządzenia.
4 Zakres zastosowania
maszyny
4.1 Opis maszyny
Ciesielska piła łańcuchowa SSP 200 EB zo-
stała skonstruowana do uniwersalnego sto-
sowania w pracach ciesielskich. Maszyną
można wykonywać cięcia pod kątem pro-
stym oraz pod innym wybranym kątem do
głębokości 200 mm. Różne typy łańcuchów
zapewniają możliwość doboru właściwego
narzędzia do każdego zastosowania. Kąt
cięcia aż do wartości 60° można szybko i
dokładnie nastawić za pomocą dwóch od-
chylanych segmentów i dobrze czytelnej
podziałki. Maszyna posiada wysuwaną pro-
wadnicę boczną z podziałką z możliwością
nasadzenia po obu stronach sani prowadni-
cy, która zapewnia dokładne, równe cięcie.
Prowadnicę łańcucha można szybko odchy-
lić o 10° do tyłu. Naciąg łańcucha wygodnie
reguluje się za pomocą pokrętła napinania,
ktróre jest łatwo dostępne na górze głów-
nego uchwytu. Odpowiednio ukształtowany
otwór do wyrzucania trocin zapewnia ich
niezawodne odprowadzanie za maszynę
i pozwala na podłączenie węża odciągu.
