66

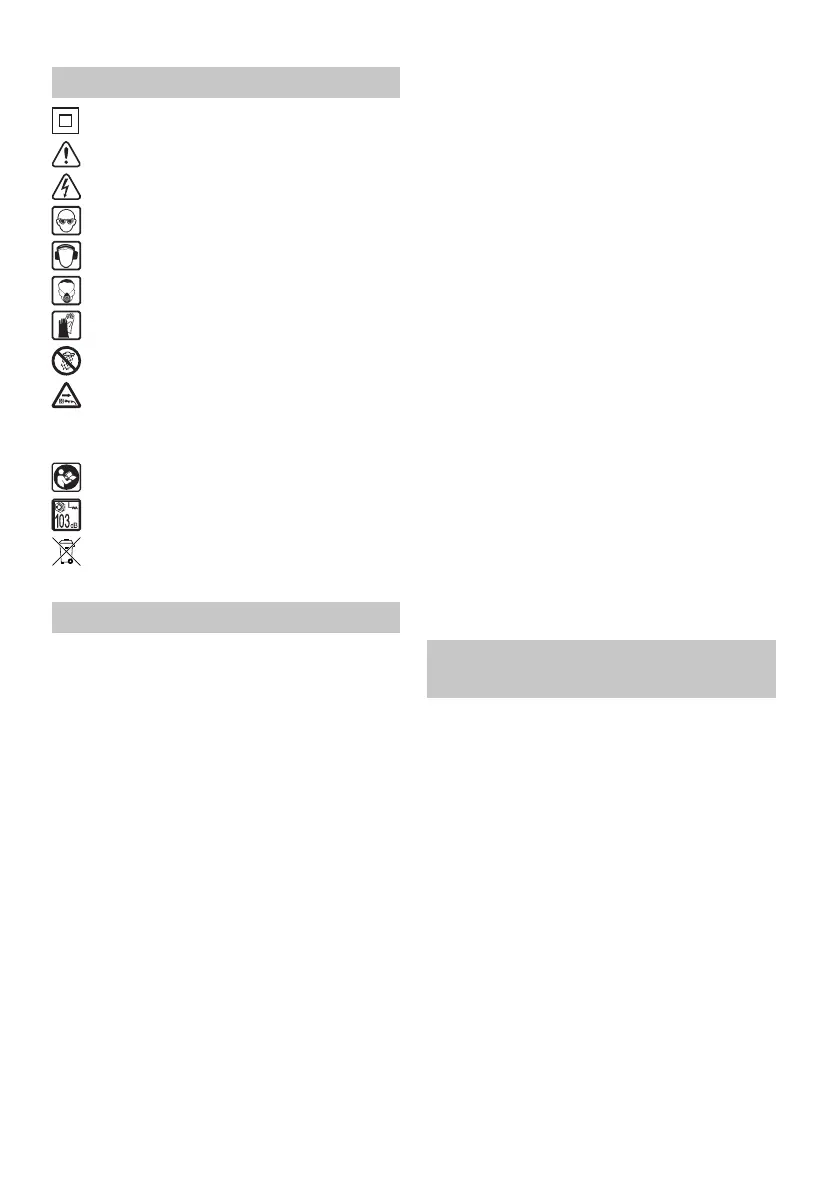

2 Simboli
Isolamento doppio
Avvertenza di pericolo generico
Avvertenza sulle scosse
Utilizzate gli occhiali protettivi!
Indossare cuffi e antirumore!
Usare il respiratore antipolvere!
Utilizzate i guanti protettivi!
Non esporre alla pioggia!
In caso di danneggiamento o perfo-
razione dell’alimentazione mobile,
scollegare immediatamente la spina
dalla presa elettrica
Leggete le istruzioni / avvertenze
di sicurezza
Valore di uscita acustica
Non fa parte dei rifi uti comunali
► Avvertenza, consiglio
3 Comandi
[1-1] Tasto di sblocco
[1-2] Tasto di commutazione
[1-3] Regolo
[1-4] Copertura del listello di guida
[1-5] Vite manuale del morsetto
[1-6] Corsoio
[1-7] Impugnatura anteriore aggiuntiva
[1-8] Indicatore del livello dell’olio
[1-9] Chiusura del serbatoio dell’olio
[1-10] Boccaglio di aspirazione girevole
[1-11] Rotella di tensione della catena
[1-12] Rotella per il dosaggio dell’olio
[1-13] Leve di fi ssaggio per l’arresto
della curvatura
[1-14] Preselezione delle rotazioni
[1-15] Impugnatura posteriore aggiuntiva
[1-16] Bloccaggio parallelo
[2-1] Copertura della catenella
[2-2] Rotella di tensione
[2-3] Catena
[2-4] Listello di guida
[2-5] Foro per il bullone di fi ssaggio
[2-6] Bullone di fi ssaggio
[2-7] Vite di fi ssaggio
[2-8] Catenella
[2-9] Rotella di tensione della catena
[3-1] Leve di fi ssaggio per l’arresto
della curvatura
[4-1] Indicatore del taglio per 0°
[4-2] Vite manuale per impostare
l’angolo di taglio
[4-3] Scala
[4-4] Indicatore del taglio per 45°
[4-5] Indicatore del taglio per 60°
[4-6] Indice di sezione del taglio per 0°
[5-1] Indicatore della quantità di olio
[5-2] Rotella di dosaggio della quantità
d’olio
[6-1] Viti di delimitazione
[7-1] Listello di guida
[7-2] Morsetto
[7-3] Conduttura regolabile dell’angolo
[7-4] Molla di congiunzione
[7-5] Fissatore rapido
[8-1] Anello di sicurezza fi lettato
[8-2] Supporto
[8-3] Catenella
[8-4] Mandrino
Gli accessori raffi gurati o descritti possono
non far parte della fornitura.
4 Settori per l’uso
della macchina
4.1 Descrizione della macchina
La mortasatrice a catena SSP 200 EB è stata
progettata per diversi ambiti di utilizzo nei
lavori di carpenteria. Mediante tale macchina
si possono effettuare tagli ad angolo retto
fi no ad una profondità di 200 mm. I diversi
tipi di catene garantiscono la possibilità di
scegliere la macchina giusta per ogni scopo
d’uso. È possibile impostare velocamente e
precisamente l’angolo di taglio fi no a 60°
mediante due segmenti ribaltabili e una scala
ben leggibile. La macchina è munita di listello
di guida allungabile, che si può installare su
entrambi i lati dei corsoi, e quindi garantisce
un taglio preciso e dritto. Il listello della ca-
tena si può rapidamente ribaltare all’indietro
di 10°. La tensione della catena si imposta
comodamente senza la macchina, mediante
la rotella di tensione, che è facilmente ac-
cessibile in alto sull’impugnatura principale.
Il foro ben praticato per lo smaltimento dei
