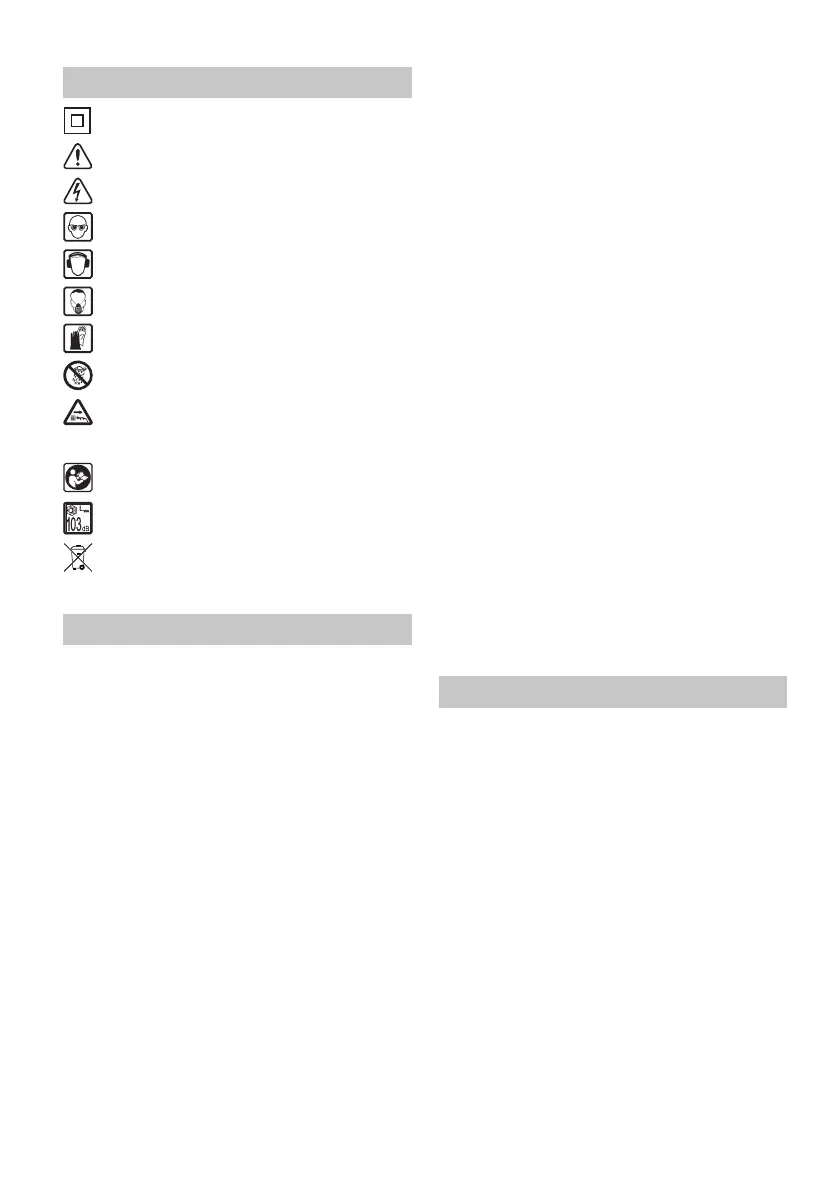

2 Símbolos
Aislamiento doble
Aviso ante un peligro general
Peligro de electrocución
¡Use gafas protectoras!
¡Utilice protección de oídos!
¡Utilice mascarilla contra el polvo!
¡Use guantes protectores!
¡No lo exponga a la lluvia!
Desconecte inmediatamente el cable
de la red eléctrica si muestra daños
o se ha cortado
Lea la instrucción / indicaciones
de seguridad
Valor de salida acústica
No pertenece a los residuos comunales
► Indicación, consejo
3 Elementos de control
[1-1] Botón de desbloqueo
[1-2] Botón de encendido / apagado
[1-3] Regla de guía
[1-4] Cubierta de la hoja de guía
[1-5] Tuerca de sujeción manual
[1-6] Carro de guía
[1-7] Mango adicional delantero
[1-8] Indicador de aceite
[1-9] Tapa del depósito de aceite
[1-10] Adaptador de aspiración giratorio
[1-11] Rueda de ajuste de la cadena
[1-12] Rueda de dosifi cación de aceite
[1-13] Manecilla de sujeción para el retén
del brazo fl exor
[1-14] Preselección de revoluciones
[1-15] Mango adicional trasero
[1-16] Tope paralelo
[2-1] Cubierta de las cadenas
[2-2] Rueda de sujeción
[2-3] Cadena
[2-4] Hoja de guía
[2-5] Orifi cio del perno de sujeción
[2-6] Perno de sujeción
[2-7] Tornillo de sujeción
[2-8] Cadenilla
[2-9] Rueda de ajuste de la cadena
[3-1] Manecilla de sujeción para el retén
del brazo fl exor
[4-1] Indicador de corte para 0º
[4-2] Tuerca manual para la fi jación
de ángulo
[4-3] Escala
[4-4] Indicador de corte para 45°
[4-5] Indicador de corte para 60º
[4-6] Indicador de corte del fragmento
para 0°
[5-1] Indicador del nivel de aceite
[5-2] Rueda de dosifi cación de aceite
[6-1] Tornillos de distanciación
[7-1] Hoja guía
[7-2] Agarradera
[7-3] Conductor de ángulo regulable
[7-4] Resorte de unión
[7-5] Ajustador rápido
[8-1] Anillo de fi jación
[8-2] Arandela
[8-3] Cadenilla
[8-4] Cabezal
Los accesorios mostrados o descritos no tie-
nen por qué formar parte de la entrega.
4 Aplicaciones
4.1 Descripción
La sierra de cadena de carpintería SSP 200 EB
ha sido desarrollada para usos polivalentes
en trabajos de carpintería. Es posible rea-
lizar con la máquina cortes rectangulares
y cortes angulares regulables de una pro-
fundidad de hasta 200 mm. Los diferentes
tipos de cadenas le permiten seleccionar la
máquina adecuada para cada fi n. Es posi-
ble confi gurar el ángulo de corte hasta un
valor de 60° de manera rápida y precisa
con ayuda de dos segmentos abatibles y
una escala de buena lectura. La máquina
está dotada de una regla de guía desenca-
jable que se puede acoplar a ambos lados
del carro de guía, lo cual asegura un corte
preciso y recto. La hoja de la cadena pue-
de abatirse rápidamente hacia atrás con
una inclinación de 10°. La tensión de la
cadena se puede ajustar cómodamente sin
