36

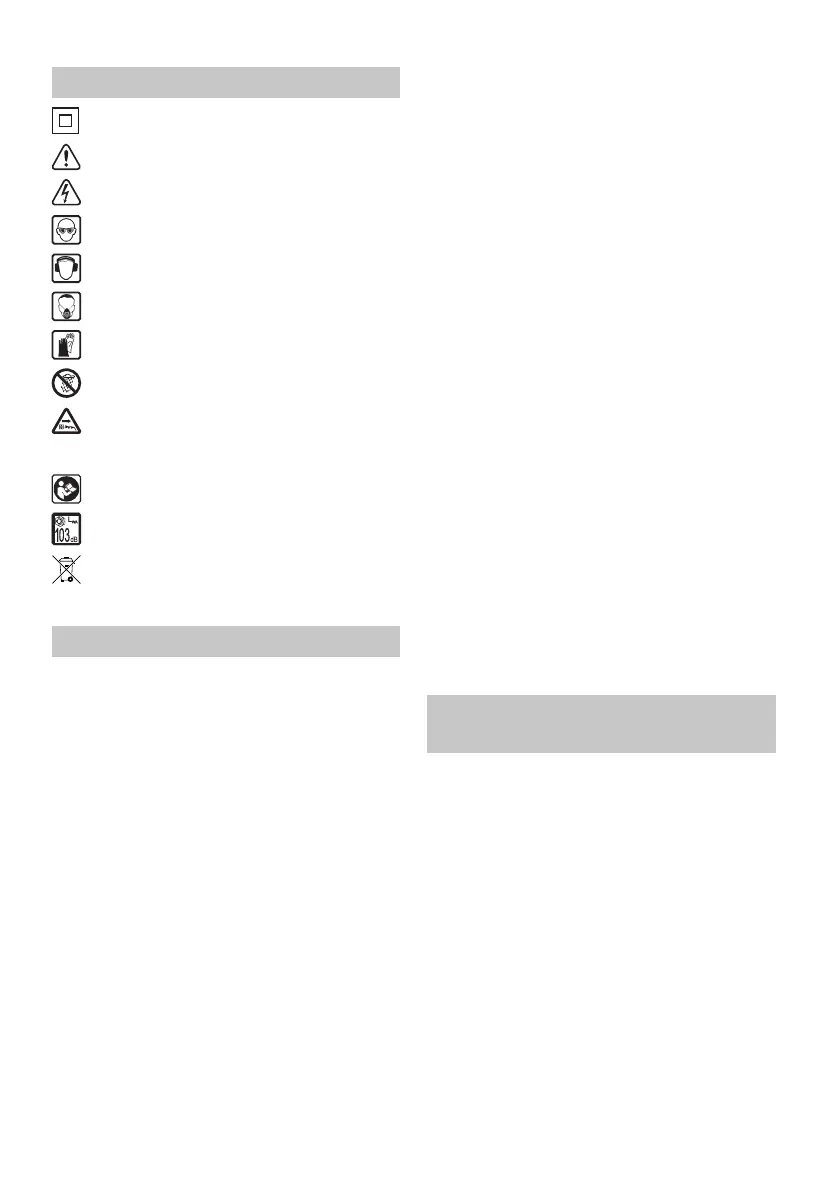

2 Symboles
Double isolement
Avertissement de danger
Avertissement contre le risque
d’électrocution
Utilisez les lunettes de protection !
Portez une protection acoustique !
Veillez à porter un masque
anti-poussière !
Utilisez les gants de protection !
Exposition à la pluie interdite !
Débranchez immédiatement le cordon
d’alimentation s’il est coupé ou
endommagé !
Lisez le mode d’emploi / consignes
de sécurité
Puissance acoustique
Ne pas mettre aux déchets communaux
► Information, astuce
3 Eléments de contrôle
[1-1] Bouton de déblocage
[1-2] Bouton interrupteur
[1-3] Règle de guidage
[1-4] Protection du guide
[1-5] Vis à main de la bride
[1-6] Chariot de guidage
[1-7] Poignée auxiliaire avant
[1-8] Indicateur d’huile
[1-9] Bouchon du réservoir d’huile
[1-10] Raccord d’aspiration rotatif
[1-11] Galet tendeur de chaîne
[1-12] Galet de dosage d’huile
[1-13] Poignée de serrage pour blocage
de l’inclinaison
[1-14] Présélection de tours
[1-15] Poignée auxiliaire arrière
[1-16] Butée d’arrêt parallèle
[2-1] Protection du pignon à chaîne
[2-2] Galet de serrage
[2-3] Chaîne
[2-4] Guide
[2-5] Ouverture pour l’axe tendeur
[2-6] Axe tendeur
[2-7] Boulon de fi xation
[2-8] Pignon à chaîne
[2-9] Galet tendeur de chaîne
[3-1] Poignée de serrage pour blocage
de l’inclinaison
[4-1] Indicateur de coupe pour 0°
[4-2] Vis à main pour ajustement
de l’angle de coup
[4-3] Echelle
[4-4] Indicateur de coupe pour 45°
[4-5] Indicateur de coupe pour 60°
[4-6] Indicateur de découpage
du tronçon pour 0°
[5-1] Indication du niveau d’huile
[5-2] Galet de dosage d’huile
[6-1] Vis de délimitation
[7-1] Guide
[7-2] Mordache
[7-3] Guide angulaire ajustable
[7-4] Ressort connecteur
[7-5] Dispositif de serrage rapide
[8-1] Anneau de sûreté d’étrier
[8-2] Cale
[8-3] Pignon à chaîne
[8-4] Broche
Les accessoires montrés ou décrits ne font
pas obligatoirement partie du produit livré.
4 Domaine d’utilisation
de la machine
4.1 Description de la machine
La scie épée SSP 200 EB est prévue pour
un usage multiple lors des travaux de char-
pente. La machine peut réaliser des cou-
pes rectangulaires et des coupes angulaires
réglables en hauteur jusqu’à 200 mm. Les
différents types de chaînes offrent la pos-
sibilité de sélectionner le bon outil selon les
critères de chaque tâche. L’angle de coupe
jusqu’à 60° peut être réglé rapidement et
avec précision grâce aux deux segments
basculants et une échelle facilement lisi-
ble. La machine est équipée d’une règle
de guidage coulissante avec possibilité de
montage sur les deux côtés de la glissière
de guidage, ce qui garantit une coupe pré-
cise et droite. La glissière de chaîne peut
être rabattue rapidement de 10° en arrière.
