100
10
1
Operating reserve
Distance in m (feet)
0 2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
10
(32.81)
12
(39.37)
21 3

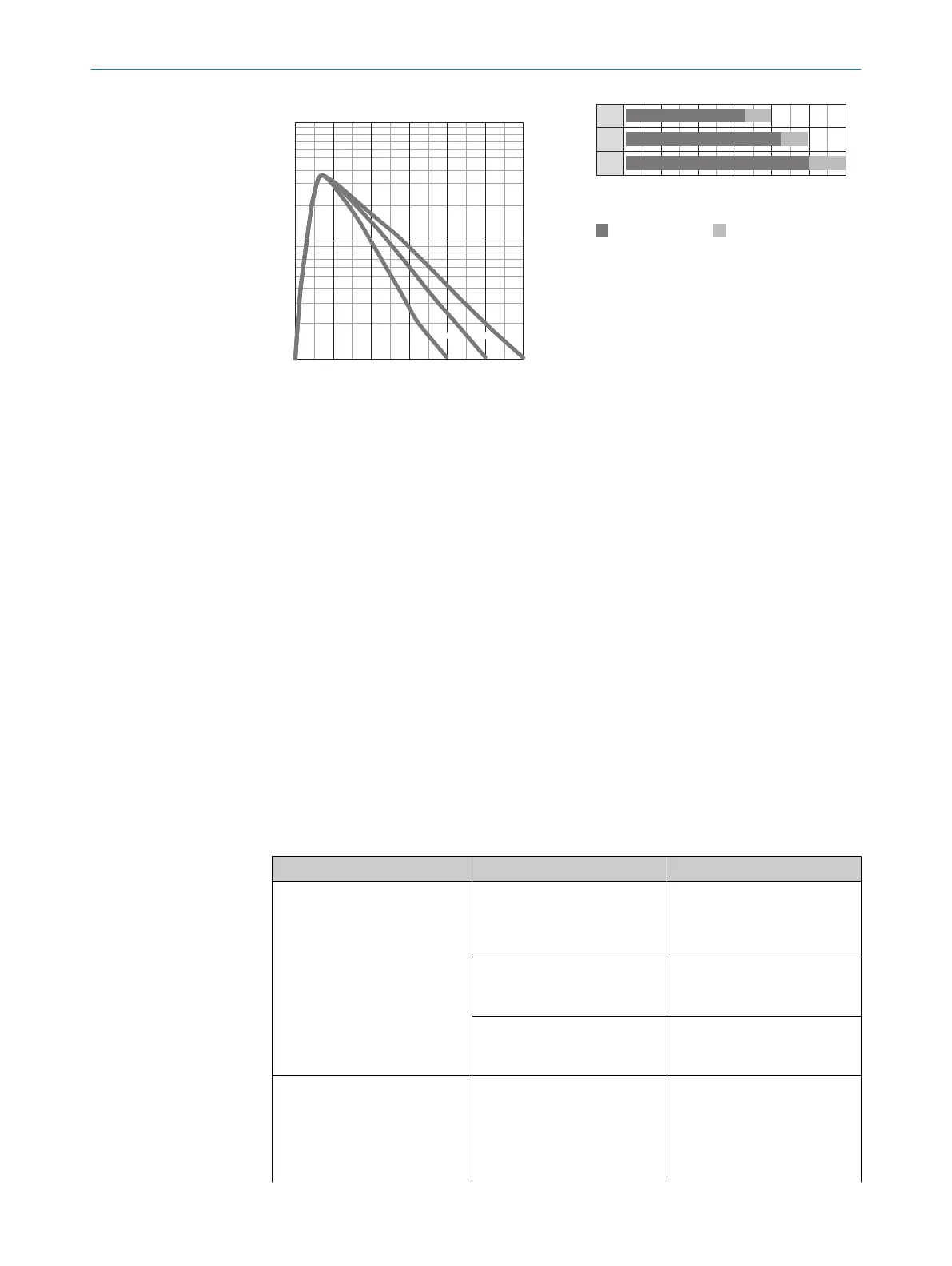

Figura 14: Curva característica GL6L
1
2
3
Sensing range Sensing range max.
Distance in m (feet)
0 2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
10
(32.81)
12
(39.37)
0.08 86.5
0.08 1
210
0.08 108.5
Figura 15: Gráfico de barras
1
PL10F
2
PL20F
3
P250F
40.3 Configurações
Configuração de sensibilidade
S
ensor, o qual não é possível definir: o sensor está ajustado e pronto para a operação.
A sensibilidade é ajustada com o potenciômetro (tipo: 5 voltas). Rotação no sentido
horário: aumento na reserva operacional; rotação no sentido anti-horário: redução na
reserva operacional. Recomendamos configurar o potenciômetro no “Máximo”. Uma
reserva operacional mais baixa pode ser necessária para superfícies despolarizantes.
O sensor está ajustado e pronto para a operação.
41 Eliminação de falhas
A tabela Eliminação de falhas mostra as medidas a serem executadas, quando o sen‐
sor não e
stiver funcionando.
Tabela 12: Resolução de problemas
Indicador LED / padrão de erro Causa Medida
O LED amarelo não está aceso,
embor
a o feixe de luz esteja ali‐
nhado sobre o refletor e não
haja objeto no caminho do
feixe
Sem tensão ou tensão abaixo
dos valores-limite
Verificar a alimentação de
tensão, verificar toda a
conexão elétrica (cabos e
conectores)
Interrupções de tensão Assegurar uma alimentação
de tensão estável sem inter‐
rupções
Sensor está com defeito Se a alimentação de tensão
e
stiver em ordem, substituir o
sensor
LED amarelo intermitente Sensor ainda está operacio‐
nal, mas as condições de
operação não são ideais
Verificar as condições de
operação: Alinhar o feixe de
luz (ponto de luz) completa‐
mente ao refletor / Limpeza
das superfícies ópticas(sen‐
sor e refletor) / Se o
40 COLOCAÇÃO EM OPERAÇÃO
42
8025389 / 24.06.2020 | SICK
Subject to change without notice
