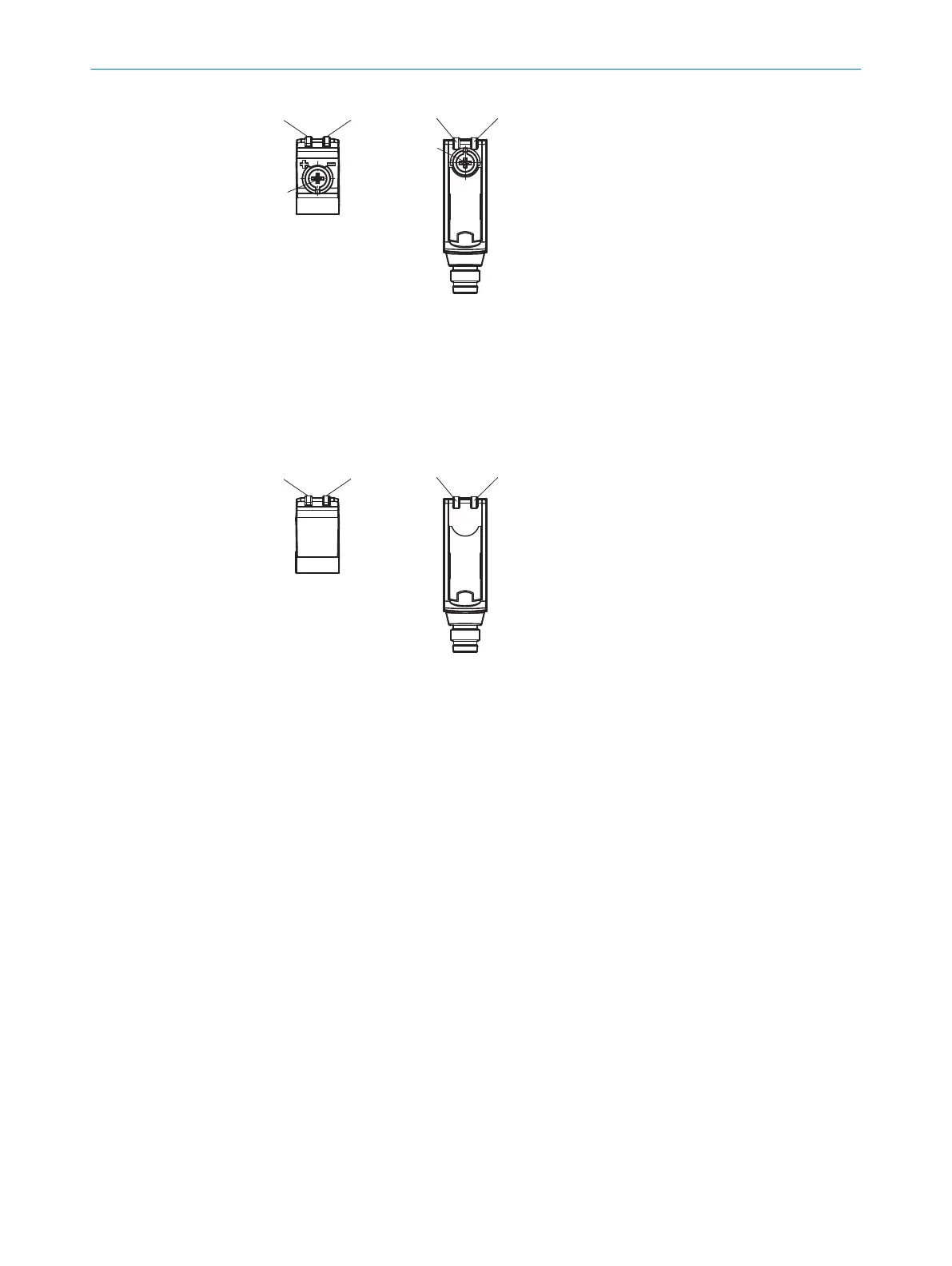

1
Potenziometro: impostazione della sensibilità
2
Indicatore LED giallo: uscita di commutazione
3
Indicatore LED verde: tensione di alimentazione attiva
GL6L-xxx3x
S
ensore senza possibilità di impostazione: il sensore è impostato e pronto per il funzio‐
namento.
49 Montaggio
Montare il sensore e il riflettore utilizzando delle staffe di fissaggio adatte (vedi la
gamma di acc
essori SICK). Allineare il sensore e il riflettore fra di loro.
50 Installazione elettrica
I sensori devono essere connessi in uno stato privo di tensione (U
V
= 0 V
). Le seguenti
informazioni devono essere osservate in base al tipo di collegamento:
– Collegamento a spina: occupazione dei pin
– Cavo: colore filo
Applicare la tensione/attivare l’alimentazione elettrica (U
V
> 0 V) solo una volta realiz‐
zati tutti i collegamenti elettrici.
Spiegazione della terminologia di collegamento:
BN = Marrone
WH = Bianco
BU = Blu
BK = Nero
n. c. = connessione mancante
Q1 = uscita di commutazione 1 QQ2 = uscita di commutazione 2
L+ = tensione di alimentazione (Uv)
M = comune
L.ON = funzionamento light on
D.ON = funzionamento dark on
48 INDIC
ATORI DI USO E DI FUNZIONAMENTO
50
8025389 / 24.06.2020 | SICK
Subject to change without notice
