Operating reserve
Distance in m (feet)
0 2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
10
(32.81)
12
(39.37)
21 3

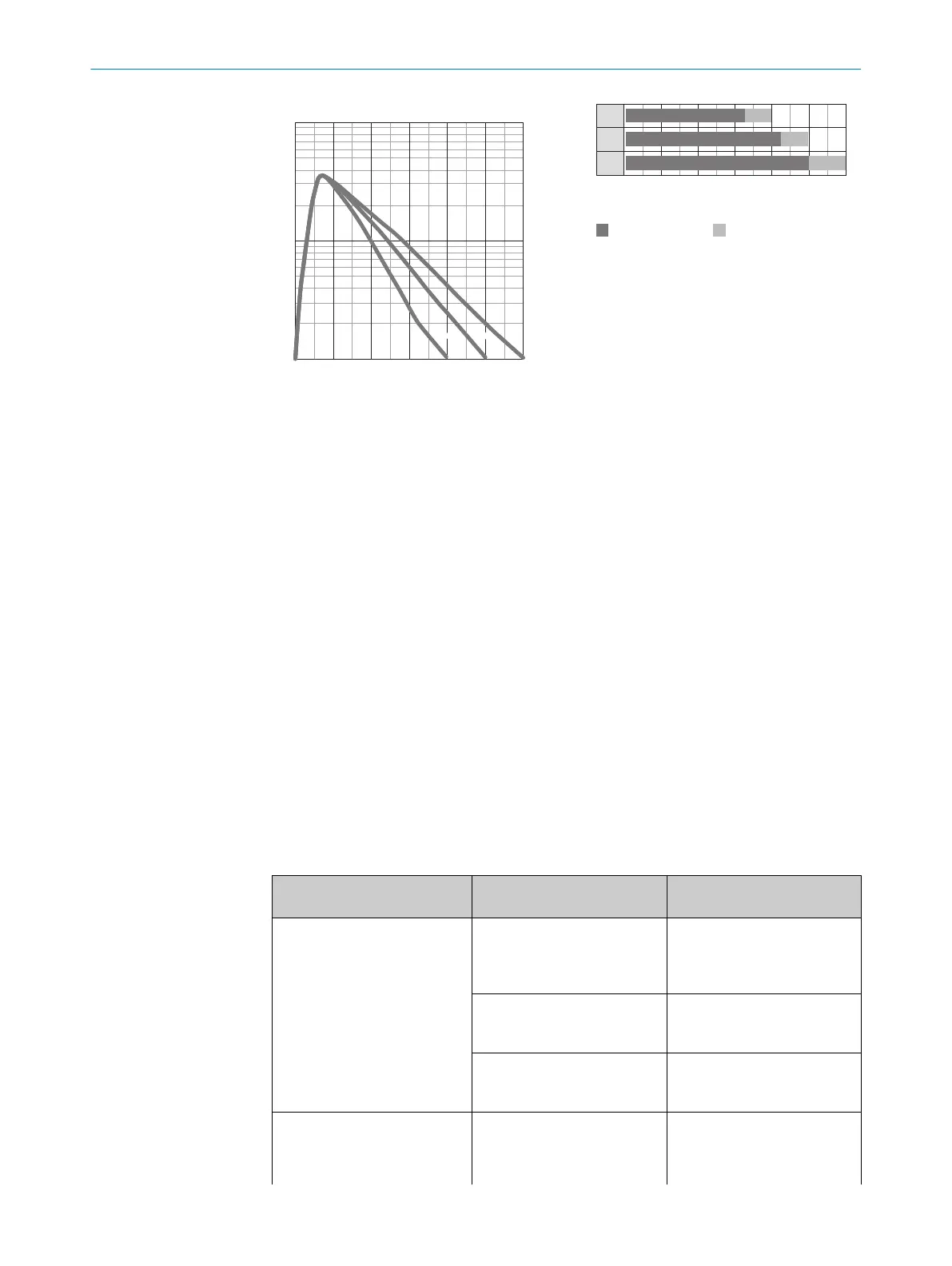

Figura 22: Curva característica de GL6L
1
2
3
Sensing range Sensing range max.
Distance in m (feet)
0 2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
10
(32.81)
12
(39.37)
0.08 86.5
0.08 1
210
0.08 108.5
Figura 23: Indicador de barras
1
PL10F
2
PL20F
3
P250F
62.3 Configuración
Ajuste de sensibilidad
S
ensor que no se puede ajustar: el sensor está ajustado y listo para funcionar.
La sensibilidad se ajusta con el potenciómetro (tipo: 5 vueltas). Rotación en el sentido
horario: reserva de funcionamiento aumentada; rotación en sentido antihorario:
reserva de funcionamiento reducida. Se recomienda ajustar el potenciómetro a “Maxi‐
mum”. Puede ser necesaria una menor reserva de funcionamiento para superficies
despolarizantes.
El sensor se ha ajustado y está listo para el funcionamiento.
63 Resolución de problemas
La tabla “Resolución de problemas” muestra las medidas que hay que tomar cuando
y
a no está indicado el funcionamiento del sensor.
Tabla 18: Resolución de problemas
LED indicador / imagen de
er
ror
Causa Acción
El LED amarillo no se ilumina a
pesar de que el haz luminoso
está orientado hacia el reflec‐
tor y no hay ningún objeto en la
trayectoria del haz
Sin tensión o tensión por
debajo de los valores límite
Comprobar la fuente de ali‐
mentación, comprobar toda la
conexión eléctrica (cables y
conectores)
Interrupciones de tensión Asegurar una fuente de ali‐
mentación estable sin inte‐
rrupciones de tensión
El sensor está defectuoso Si la fuente de alimentación
no t
iene problemas, cambiar
el sensor
El LED amarillo parpadea El sensor aún está operativo,
pero las condiciones de servi‐
cio no son óptimas
Comprobar las condiciones de
servicio: Alinear el haz de luz
(spot) completamente con el
reflector / Limpieza de las
62 PUESTA EN MARCHA
