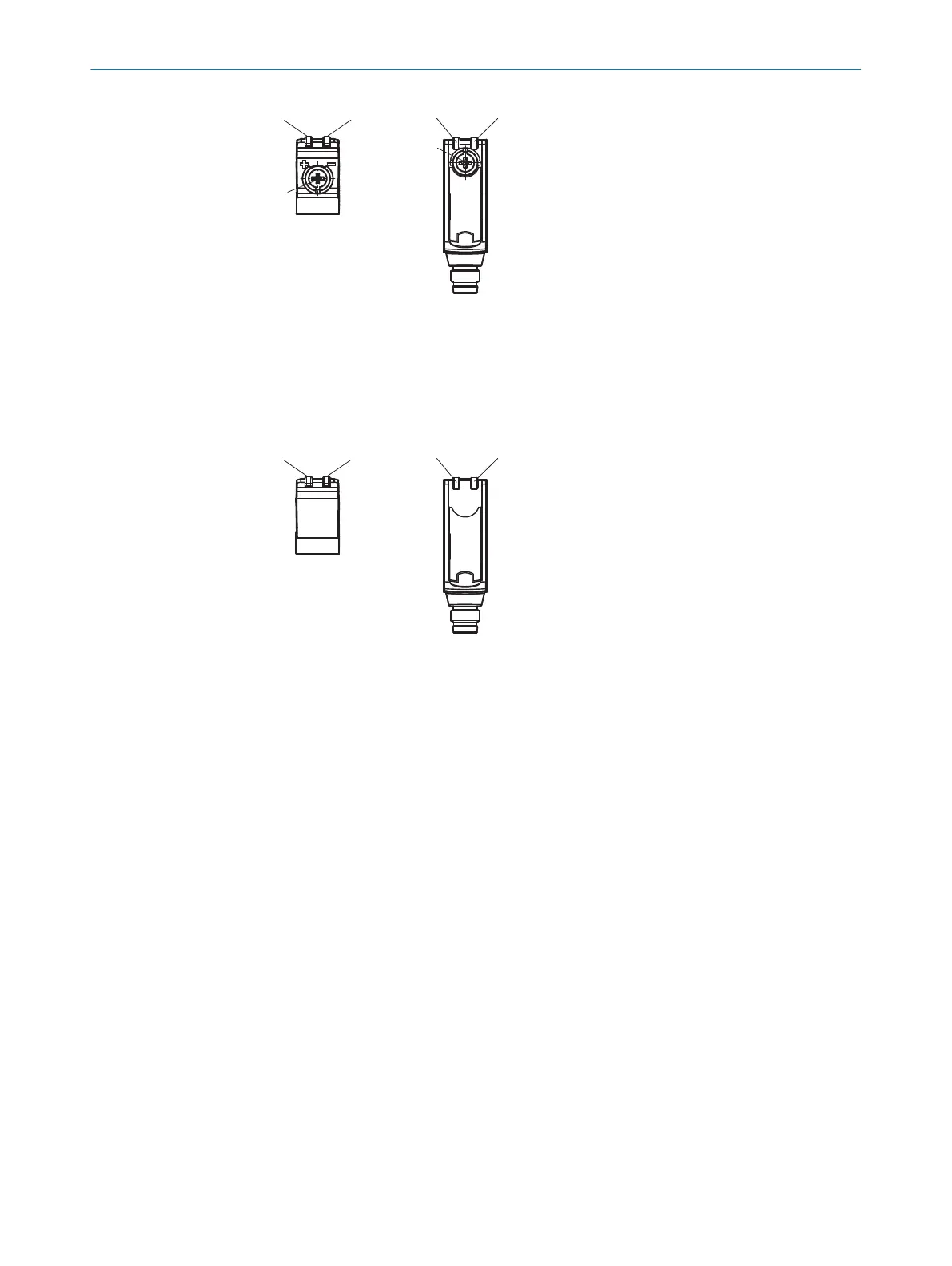

1
Potenciómetro: ajuste de la sensibilidad
2
LED indicador amarillo: salida conmutada
3
LED indicador verde: tensión de alimentación activa
GL6L-xxx3x
Sensor sin posibilid
ad de ajuste: el sensor está ajustado y listo para su uso.
60 Montaje
Monte el sensor y el reflector mediante escuadras de fijación adecuadas (vea la gama
de ac
cesorios de SICK). Alinee el sensor y el reflector entre sí.
61 Instalación eléctrica
Los sensores deben conectarse en estado libre de tensión (U
V
= 0 V
). Debe tenerse en
cuenta la siguiente información, en función del tipo de conexión:
– Conexión de enchufe: asignación de pines
– Cable: color del conductor
Aplique tensión eléctrica o conecte la fuente de alimentación (U
V
> 0 V) únicamente
cuando se hayan establecido todas las conexiones eléctricas.
Leyenda de la terminología de conexión:
BN = marrón
WH = blanco
BU = azul
BK = negro
n. c. = sin conexión
Q = salida conmutada 1
Q = salida conmutada 2
L+ = tensión de alimentación (Uv)
M = común
L.ON = funcionamiento con luz
D.ON = funcionamiento con oscuridad
INDICADORES DE SERVICIO Y FUNCIONAMIENTO 59
8025389 / 24.06.2020 | SICK
Subject to change without notice
61
