SICK GL6 Series User Manual

-Nx1xx
-Nx2xx
-Nx3xx
-Nx4xx
D.ON
, NPN colector abierto Q (≤ 100 mA)
+ (L+)
Q
‒
(M)
Load
+ (L+)
Q
‒
(M)
+ (L+)
Q
‒ (M)
Load
62 Puesta en marcha
62.1 Alineación
Alinee el sensor con un reflector adecuado. Seleccione la posición de forma que el haz
de lu
z roja emitido incida en el centro del reflector. El sensor debe tener una perspec‐
tiva clara del reflector, sin objetos en la trayectoria del haz [véase figura 21]. Debe ase‐
gurarse de que las aberturas ópticas del sensor y el reflector queden completamente
despejadas.

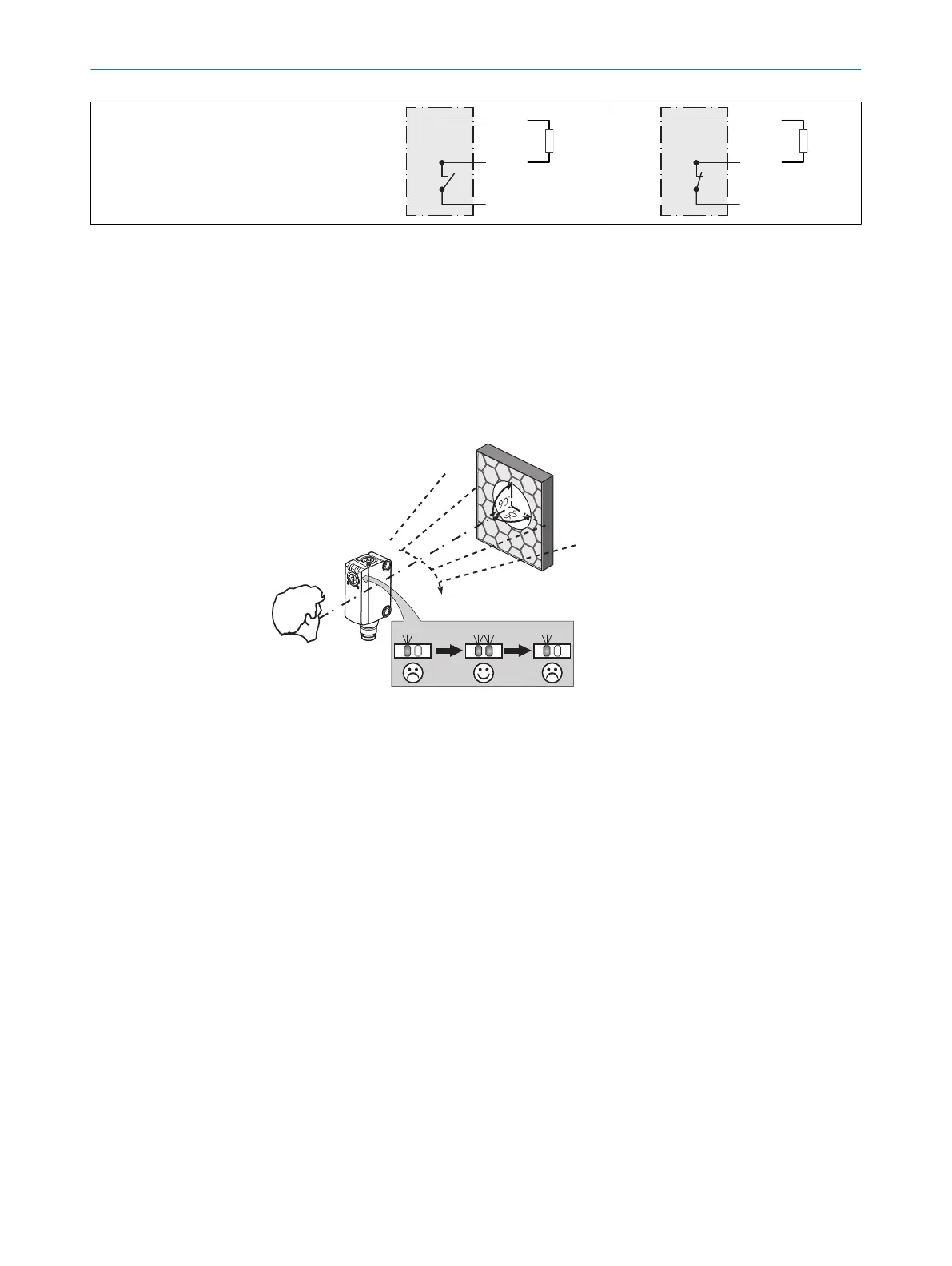

Figura 21: Alineación
62.2 Distancia de conmutación
Ajuste la distancia entre el sensor y el reflector de acuerdo con el diagrama correspon‐
dient
e [véase figura 22] (x = distancia de conmutación, y = reserva de funcionamiento).
Una vez finalizada la alineación, coloque un objeto no transparente en la trayectoria del
haz. Utilice tabla 17 para comprobar el funcionamiento. Si la salida conmutada no se
comporta de acuerdo con tabla 17, compruebe las condiciones de aplicación.
PUESTA EN MARCHA 62
8025389 / 24.06.2020 | SICK
