SIPART DR19
C73000-M7474-C34-4
7

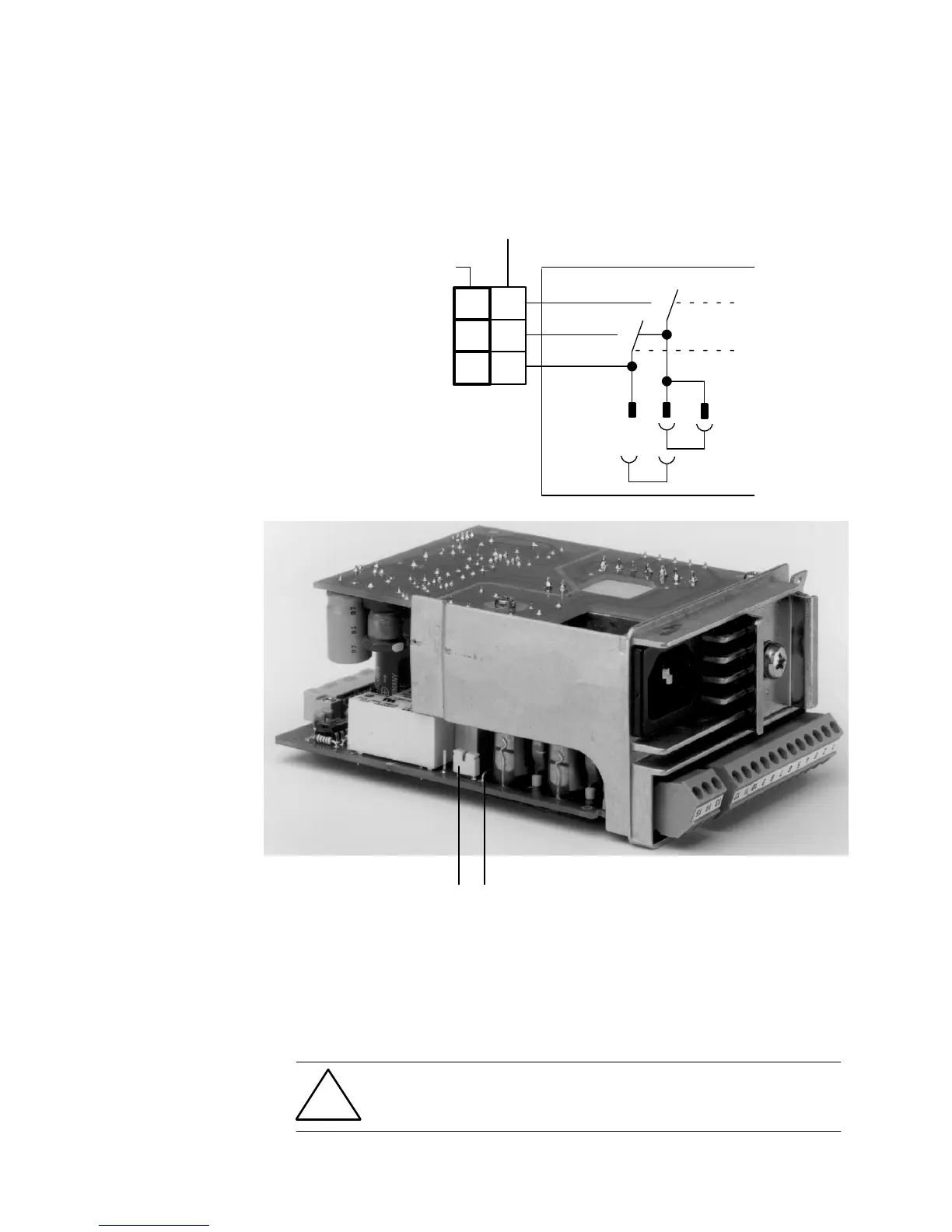

4.2 Relaiskontakte BA7/8 entriegeln
Bei den Reglern 6DR1900/1/2 k ann die Dy-Relaiskontaktverriege-
lung für eine universelle Binärausgabe aufgehoben werden.
Im Lieferzustand sind die Kontakte verriegelt.
Bezeichnung nach DIN 45100
Bezeichnung auf dem
Anschlußklemmenbl ock
15 47
14 49
13 48
3poliger
±Dy-Stecker
Relaiskontakte
BA7 (+Dy)
BA8 (--Dy)
verriegelt
(Lieferzustand)
entriegelt
(1) Lieferzustand (verriegelt)
(2) Funkenlöschglied. Widerstand bei Bedarf an angeschlossene
Schütze oder Stellmotore anpassen.
(1) (2)
Im entriegelten Zustand sind Schaltströme nur bis 2,5 A
zulässig.
Vorausset-
zung
Schaltung
Hinweis
!
