SIPART DR19
C73000-M7474-C34-4
10
5 Regler einbauen
1)
Zum Wechseln der Hauptleiterplatte und Module
erforderliche Einbautiefe
Zahl der Geräte A usschnitt-
breite b
2
3
4
:
:
:
10
188 + 1
284 + 1
380 + 1
956 + 1
2)
Einbau dicht an dic ht übereinander ist bei Beachtung der
zulässi gen Umgebungstemperatur z uläss ig.
1) Schieben Sie den Regler von v orne in den vorbereiteten Tafel-
ausschnitt ein.
2) Rasten sie die beiden Spannstücke in die dafür vorgesehenen
Öffnungen auf der Reglerober- und Reglerunterseite ein.
3) Drehen Sie die Gewindestangen in den Spannstücken solange
ein, bis der Regler sicher in der Tafel befestigt ist.
Bei ”Dicht-an-Dicht”-Montage und in abgeschlossenen Schränken
ist dafür zu sorgen, daß die am Gerät zulässige Umgebungstempe-
ratur von 50 °C nicht überschritten wird.

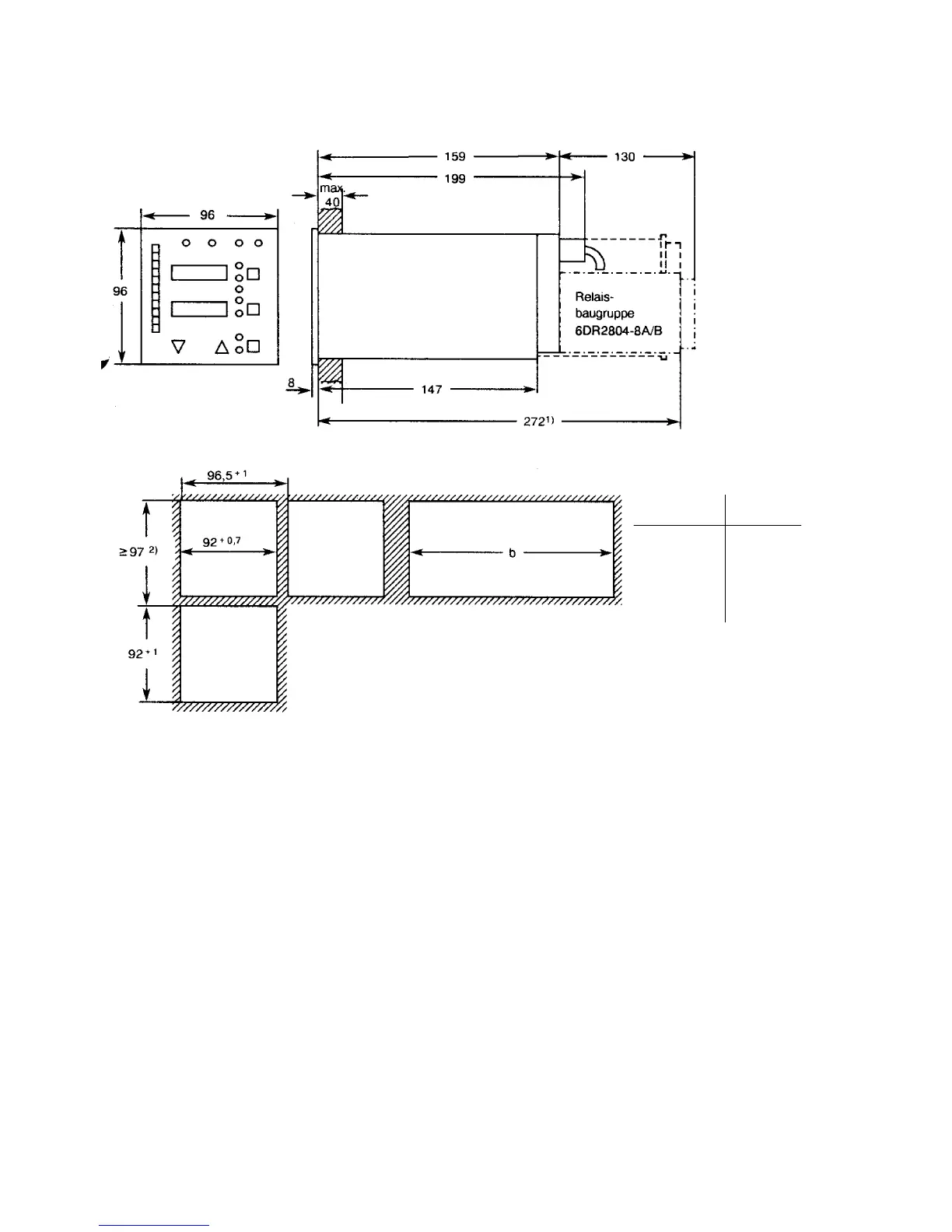

Maßbilder
Vorgehens -
weise
Hinweis
