SIPART DR19
C73000-M7474-C34-4
15
8.3 6DR2800-8V (UNI)
Erforderliche Einstellungen im Grundgerät:
UNI-Modul auf Steckplatz 1 (AE3): S9 ≥ 4
Sensortyp wählen: S10
Wenn S10=1,2, Thermoelementtyp wählen: S11
Wenn S10=1 bis 5, Temperatureinheit wählen: S7
Meßbereich wählen und ggf. abgleichen: CAE3
- Thermoelement T oder mV -Geber
- PT100-Eingang
P
- Widerstandseingang R
- U- oder I-Eingang (mit Meßbereichsstecker)

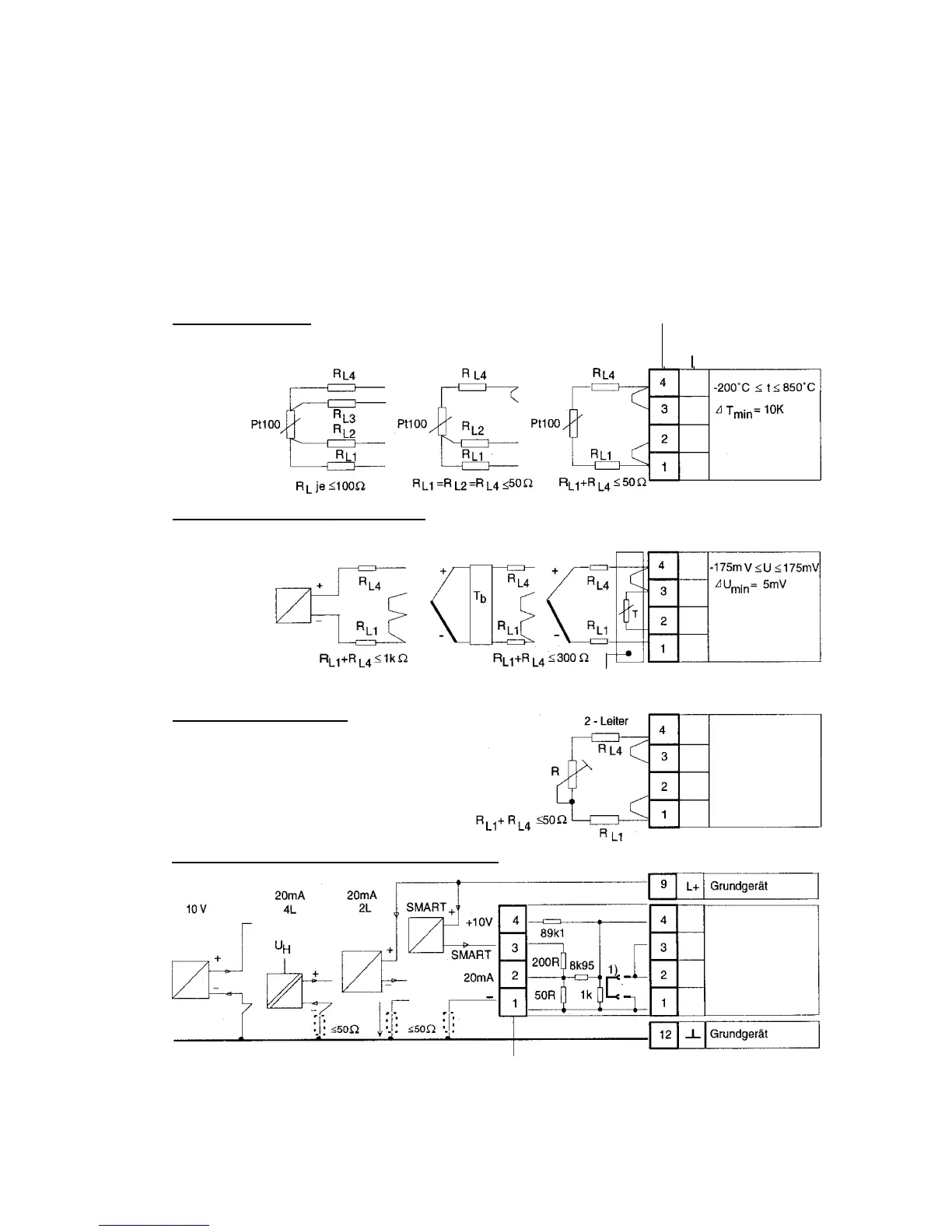

4-Leiter 3-Leiter
2-Leiter
nschlußklemmen
Bezeichnung nach
DIN 45140
Externe
Vergleichsstelle
mV
Interne
Vergleichsstelle
Interne Vergleichsstelle 6DR2805-8A
1)
Die Brücke muß gesteckt sein.
Meßbereichsstecker 6DR2805-8J
Zul. Gleichtakts pannng ≤50 V UC
315
314
313
312
315
314
313
312
315
314
313
312
315
314
313
312
für S10 = 6
R <600 Ω
für S10 = 7
600 Ω≤R≤2k8 Ω
I
R
<0,3 mA
Meßbereich:
MA=0/20 mV
ME=100 mV
in Konfigurierebene
CAE3 einstellen
Struktur-
schalter
