SIPART DR19
C73000-M7474-C34-4
20

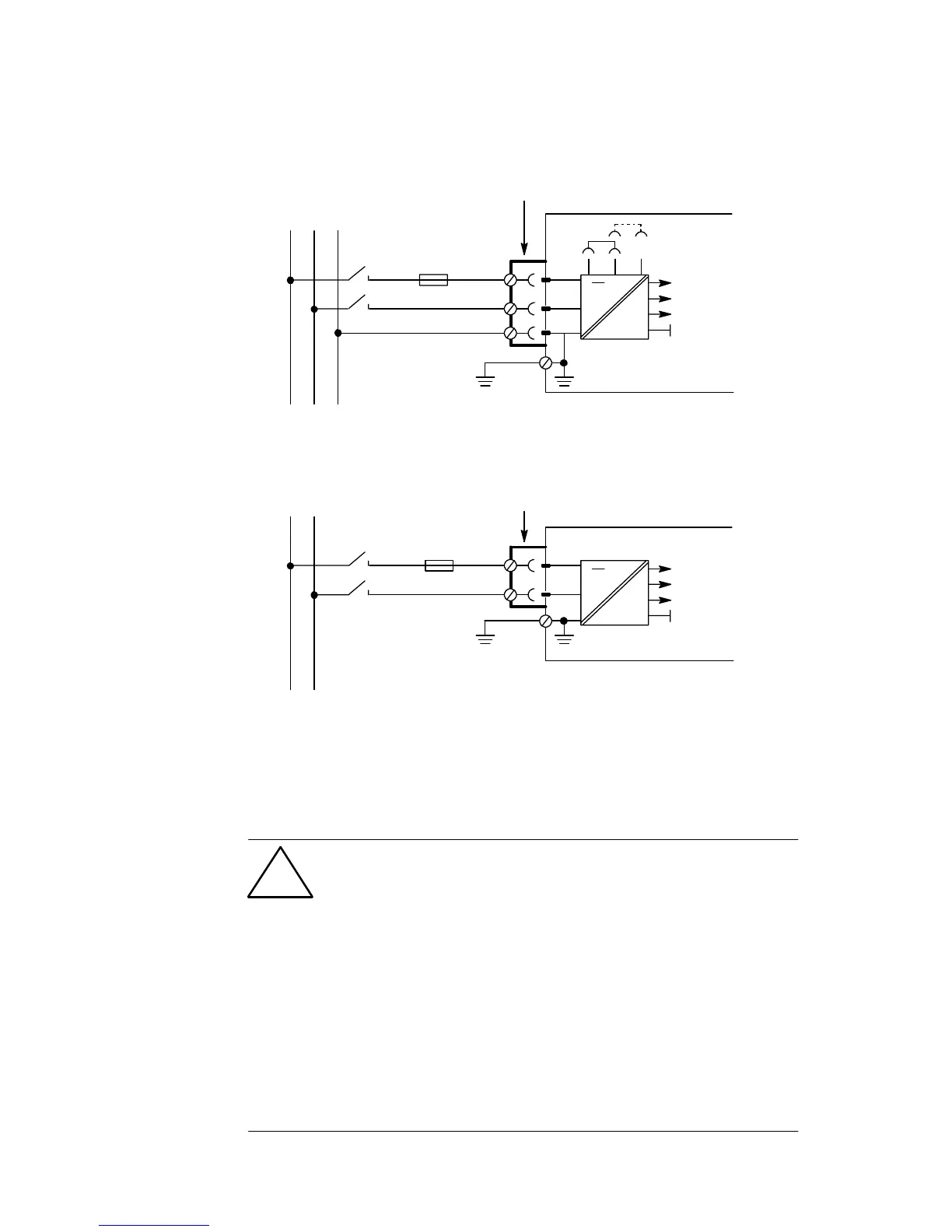

9 Regler an die Versorgungsspannung
anschließ en
~
=
+24 V
+5 V
U
REF
1,6 A T
pro Gerät
1)
L
N
2pol. Spezialstecker
Polung beli ebig
~
=
+24 V
+5 V
U
REF
pro Gerät
1)
L
N
Kaltgerätestecker IEC 320 IV
DIN 49457A
230
115
PE
LNPE
115 oder 230 V AC
Anschluß der
230 V~/1 15 V~
Version
Anschluß der
der 24 V~/=
Version
24 V UC
1)
Die Verbindung Schutzleiteranschlußschraube (Seite 8, Pos. 7) nach
Masse muß auch bei 115 V/230 V-Geräten für hohe elektromagnetische
Verträglichkeit (EMV) zusätzlich hergestellt werden.
Diese Verbindung muß auch für hohe Frequenzen niederohmig sein (Cu-
Band oder HF-Litze). Sonst sollte mindestens 2,5V Litze verwendet
werden.
0,63 A T bei 115 V
0,315 A T bei 230 V
Die Netzzuleitungen über einen 2poligen Schalter im
Zugriffsbereich führen (Brandschutz nach IEC 66E (sec)
22/DIN VDE 0411 Teil 100). Bei Stromkreisen ohne
Begrenzung muß die Versorgung des Gerätes über
einen Schalter geführt werden. Bei Stromkreisen mit
Begrenzung (30 Vrms oder 42,4 V DC und Strom
8 A oder Quelle unter allen Lastbedingungen
150 VA oder Sicherungselement das bei 150 VA
anspricht) wird der Schalter nicht gefordert.
Wenn das 24 V UC-Netzteil mit 4A(35VDC)
abgesichert wird (T 3,15 A ist mindestens erforderlich),
kann der Schalter entfallen.
Hinweis
!
